气蚀余量 NPSH，南方ZM卧式泵和CDMF立式多级泵哪个抗气蚀能力比较强？
日期：2026/6/20 11:20:00 | 人气：7 | TAG
一、核心结论
在 ** 吸上进水（液面低于泵入口）的常规工况下：ZM 卧式泵的抗气蚀能力显著强于 CDMF 立式多级泵；在倒灌进水（液面高于泵入口）** 工况下，两者抗气蚀能力接近，CDMF 可通过高 NPSHa 弥补自身 NPSHr 偏高的短板。
抗气蚀能力的核心差异在于：ZM 卧式泵的必需气蚀余量（NPSHr）更低，而 CDMF 立式多级泵的 NPSHr 更高，对入口压力要求更苛刻。
二、关键概念回顾
NPSHa（有效气蚀余量）：泵入口处液体实际可利用的能量，由安装高度、液位压力、管路损失决定。NPSHr（必需气蚀余量）：泵本身不发生气蚀所需的最小能量，由泵结构决定。气蚀发生条件：NPSHa < NPSHr，此时液体在泵入口汽化，气泡冲击叶轮造成损坏。
三、ZM 卧式泵 vs CDMF 立式多级泵：抗气蚀能力对比

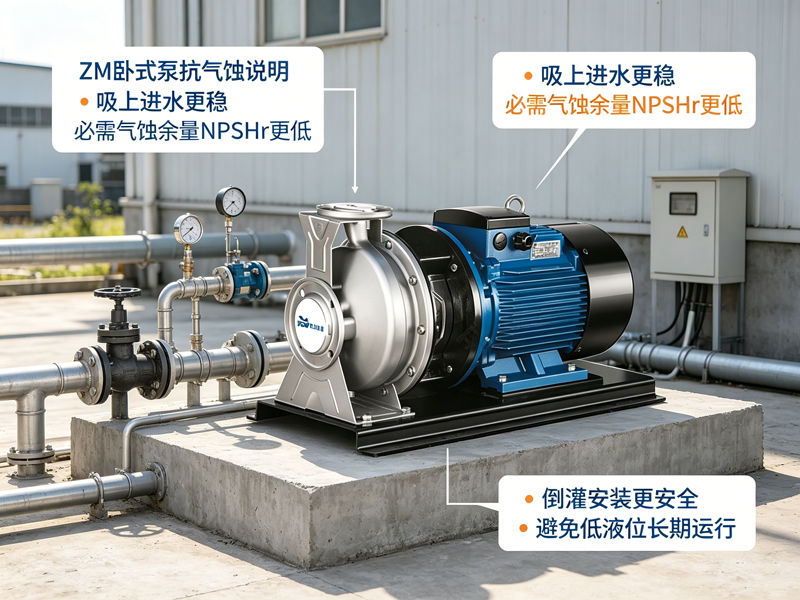

1. ZM 卧式泵（自吸 / 卧式离心泵）
结构优势：泵体流道宽大，首级叶轮进口直径大，NPSHr（必需气蚀余量）更低（同流量下通常比 CDMF 低 1~2m），对入口压力波动更宽容。卧式布局使吸水管路更短、阻力更小，能有效提升 NPSHa。工况表现：吸上进水时：凭借低 NPSHr 优势，在有限的 NPSHa 下仍能稳定运行，不易发生气蚀。倒灌进水时：NPSHa 进一步提升，抗气蚀能力达到最佳状态。
2. CDMF 立式多级泵
结构局限：首级叶轮为紧凑多级设计，流道较窄，NPSHr（必需气蚀余量）更高，对入口压力要求更严格。立式安装时泵入口位置偏高，吸上进水时吸程更大、管路阻力损失更明显，导致NPSHa 显著降低，极易触发气蚀。工况表现：吸上进水时：高 NPSHr + 低 NPSHa，气蚀风险远高于 ZM 卧式泵。倒灌进水时：若液面足够高，NPSHa 可大幅提升，能有效弥补 NPSHr 偏高的短板，此时抗气蚀能力与 ZM 卧式泵相当。
四、典型工况选型建议
| 工况场景 | 推荐泵型 | 核心原因 |
|---|---|---|
| 吸上进水（液面低于泵入口） | ZM 卧式泵 | ZM 更低的 NPSHr，在有限 NPSHa 下更不易气蚀 |
| 倒灌进水（液面高于泵入口） | 均可 | CDMF 可通过高 NPSHa 抵消 NPSHr 偏高的劣势 |
| 低液位 / 液位波动大 | ZM 卧式泵 | 低 NPSHr 使其在 NPSHa 波动时更稳定 |
| 高温 / 易汽化介质 | 倒灌安装的 CDMF 或 ZM 卧式泵 | 高温介质更易汽化，需更高 NPSHa 保障 |
五、快速判断口诀
吸上进水选卧式，ZM 抗蚀更稳妥；
倒灌进水看余量，CDMF 也能扛；
气蚀关键看 NPSH，a 够 r 小才不怕。
六、CDMF 抗气蚀补救方案
若必须使用 CDMF 且为吸上进水，可通过以下方式改善：
降低泵安装高度：尽可能贴近液面，减小吸程。优化吸水管路：缩短管路长度、增大管径、减少弯头，降低阻力损失。加装诱导轮：部分型号可配置诱导轮，有效降低 NPSHr。倒灌改造：将泵入口置于液面以下，从根源提升 NPSHa。
