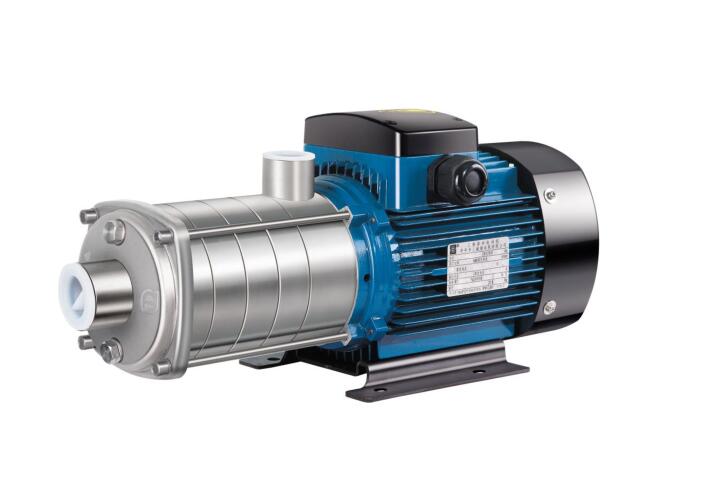

一、产品说明
南方 CL 系列是专为冷水机组配套打造的非自吸式轻型卧式多级离心泵，针对冷水机组普遍存在进水不足、液位偏低的工况优化结构设计，可大幅降低机械密封干磨失效概率，延长整机使用寿命。
泵体搭载专属加长轴电机，采用轴向进水、径向出水布局，整机紧凑小巧，适配冷水机狭小内置安装空间；叶轮、导叶、泵筒等核心过流件全部采用不锈钢冲压成型工艺，一体化成型精度高、流体阻力小。
整机搭配 IP55 防护、F 级绝缘全封闭风冷二极电机，运行稳定环保，兼具轻量化、低噪、易拆装、故障率低等优势，是小型制冷设备、工业冷却系统的标准配套增压泵，原厂配套完整样本与性能参数查询资料，选型、安装配套体系完善。
二、性能及核心优点
1. 高效节能：优化低阻力水力流道，冲压不锈钢过流件水力损耗小，长期运行能耗更低，符合制冷设备节能配套要求；
2. 低噪平稳运行：叶轮出厂精密动平衡校正，多级分流降噪结构，机组运行震动小，不会对冷水机组制冷效果产生干扰；
3. 结构紧凑、占地极小：加长轴卧式一体化设计，轴向进径向出特殊布局，可直接嵌入冷水机内部，无需额外泵房空间；
4. 适配缺水工况，密封耐用：加长轴隔离结构，有效缓解进水不足带来的干磨问题，大幅减少机械密封频繁损坏、漏水故障；
5. 拆装维护简单：泵头与电机分体式简易连接结构，无需整体拆卸管路即可更换密封、叶轮等易损件，检修省时；
6. 耐轻度腐蚀：全不锈钢过流件，可输送含微量杂质、轻度弱酸弱碱冷却介质，适用场景更广；
7. 适配宽温介质：标准机型介质适用温度覆盖 - 15℃~+105℃，兼顾低温冷冻水与中温冷却循环水。

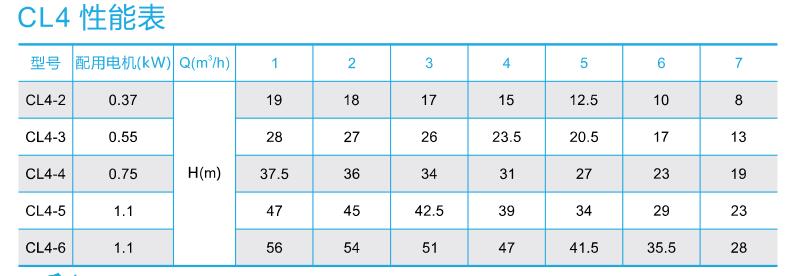

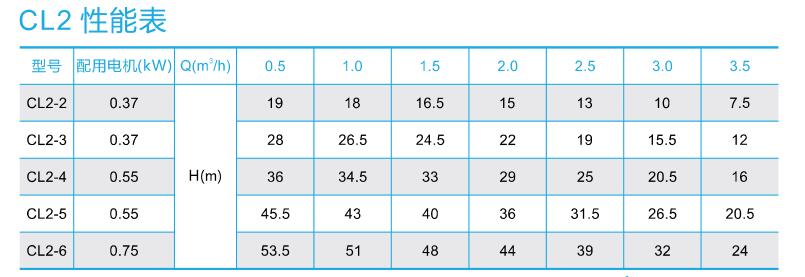

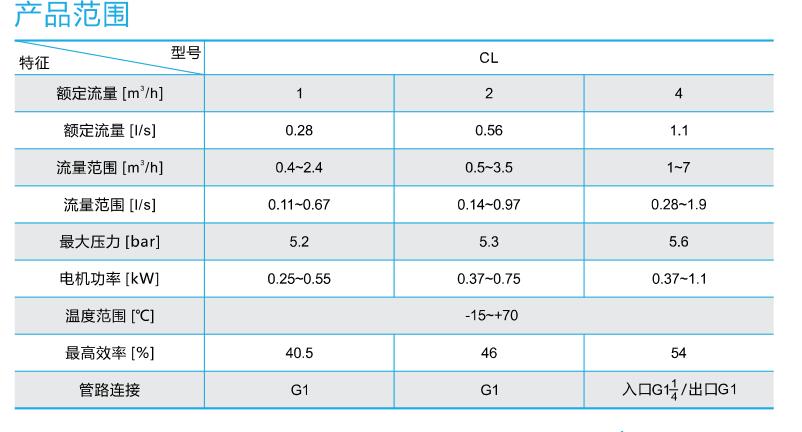

三、完整技术参数
基础运行参数
流量区间：0.5m³/h～7m³/h
扬程区间：7.5m～56m
配套电机功率：0.37kW～1.1kW
标准供电频率：50Hz
适配介质温度：-15℃～+105℃
运行介质要求：洁净无硬质颗粒、无长纤维、粘度接近水的冷却流体，轻度腐蚀性清水均可输送
环境使用条件：环境温度 0℃~40℃，海拔≤1000m，机房通风干燥
电机配置：全封闭风冷二极电机，防护等级 IP55，绝缘等级 F，单相 220V / 三相 380V 可选
最大工作压力：10bar
进出口连接：标准螺纹接口，适配冷水机组配套管路
型号编码释义（示例 CL2-12）
CL：冷水机组专用卧式多级泵系列代号
2：单级额定流量 2m³/h
12：叶轮级数，级数越高，输出扬程越大
四、整机材质细分
1. 标准 304 不锈钢款：叶轮、导叶、多级泵筒、进出水口全部 30 不锈钢冲压成型，适配常规冷水机冷冻水、工业冷却清水、低氯循环介质，性价比高；
2. 定制 316L 不锈钢款：整机过流件升级 316L 材质，耐受泳池冷却水、微量酸碱工业冷却介质、轻度含盐循环水，防腐性能更强；
配套密封件：标配氟橡胶机械密封，耐温范围覆盖全系介质温度区间，不易老化渗漏；电机壳体采用防腐烤漆，潮湿机房不易生锈。
五、应用领域
1. 空调系统：风冷 / 水冷冷水机组内置循环泵、中央空调小型末端冷却增压、机柜空调水循环；
2. 冷却系统：注塑机冷水机、激光冷却机组、机床油冷机、模具冷却循环系统；
3. 工业清洗水处理：小型纯水冷却设备、工件喷淋冷却、实验室恒温水循环；
4. 其他专用场景：水产恒温养殖水循环、小型换热机组、小型制冷设备配套增压、精密仪器冷却供水。
六、选型指南
1. 流量选型要点
根据冷水机组额定循环水量选型，泵额定流量≥机组标注标准流量，预留 5% 左右余量，避免长期满负荷运行造成电机过热；多机组并联冷却系统，按单台设备峰值流量叠加计算总需求。
2. 扬程选型要点
总扬程 = 机组内部管路阻力 + 外接管路沿程损耗 + 设备末端所需压差，冷水机内置安装预留 5~10m 扬程余量，防止管路结垢、滤网堵塞后压力不足；小流量高扬程工况选用多级数 CL 型号。
3. 材质选型规则
常规冷冻清水、中性冷却介质，选用 304 标准款即可；冷却水中含氯离子、微量酸碱、电镀循环冷却水，直接定制 316L 不锈钢版本。
4. 温度匹配规则
介质温度≤70℃常规冷水，标准 CL 机型通用；70℃~105℃中温冷却循环水，需配套高温氟橡胶密封定制款，避免密封高温老化漏水。
5. 功率匹配规则
同等流量下，叶轮级数越多，所需电机功率越大；冷水机内置狭小空间优先选用小功率紧凑型号，降低设备整体体积。
七、安装与维护说明
（一）标准安装规范
1. 卧式水平安装，整机保持水平无倾斜，底座加装橡胶减震垫，减少机组共振噪音；管道重量不得由泵进出口法兰承载，增设独立管托支撑管路；
2. 严格区分轴向进水口、径向出水口，不可反接；进水前端加装 40~60 目小型 Y 型过滤器，拦截冷水机管路焊渣、水垢杂质；
3. 本系列为非自吸泵，进水侧必须保持持续正压，冷水机水箱液位需高于泵体进水口，严禁缺水空转；首次开机松开顶部排气螺钉，排空泵腔内部空气；
4. 电机外壳可靠接地，三相 380V 机型配套缺相、过载保护开关；进出口加装小型橡胶软接头，缓冲管路震动，降低整机噪音；
5. 嵌入冷水机内部安装时，预留电机散热通风空间，不可封闭电机壳体，避免散热不良导致高温跳闸。
（二）分级日常维护流程
1. 每日巡检：观察泵体密封处有无滴水，运行噪音、出水流量是否稳定，电机外壳温度不超过 75℃；
2. 月度保养：拆卸清洗进水过滤器滤网，紧固进出口螺纹接头、底座地脚螺栓，排查管路渗漏；
3. 季度检修：检查机械密封老化情况，电机轴承加注耐高温润滑脂，核对运行电流是否符合额定参数；
4. 年度大修：拆解泵头检查叶轮、导叶磨损、结垢情况，老化氟橡胶密封整套更换，冲洗泵筒内部水垢杂质。
（三）长期停机存放要求
停机超过 15 天，彻底排空泵腔内部冷却介质，清水冲洗不锈钢过流件后干燥存放；输送轻度腐蚀介质后，必须整机冲洗干净，防止介质结晶腐蚀不锈钢部件；冬季环境低于 0℃时，放空全部积水，防止泵体冻裂变形。
八、行业高频 FAQ 问答
Q1：CL 泵进水液位偏低会不会轻易烧机械密封？
A：相比普通卧式多级泵，CL 加长轴结构可大幅缓解缺水干磨损伤，但长期极低液位、频繁空转仍会烧毁机封，建议冷水机配套低位液位报警装置，缺水及时停机。
Q2：CL 泵能不能输送 85℃高温冷冻水？
A：标准机型介质上限 105℃，85℃可长期稳定运行；但介质持续超过 90℃建议升级高温氟橡胶密封，延长密封使用寿命。
Q3：运行一段时间后出水流量变小是什么原因？
A：常见诱因：进水过滤器水垢堵塞、泵腔积存空气未排空、叶轮结垢、冷水机水箱液位不足产生气蚀，依次清理滤网、排气、除垢即可解决。
Q4：304 和 316L 材质 CL 泵该怎么选？
A：普通中央空调、注塑机中性冷冻水选用 304 款；电镀冷却、含氯泳池水、微量酸碱循环介质，必须选用 316L 不锈钢款，防止腐蚀穿孔漏水。
Q5：CL 泵可以反向安装、进出口调换使用吗？
A：不可以，产品为轴向进、径向出专用水力结构，进出口反接会完全丧失扬程、流量，还会造成内部水力冲击损坏叶轮。
Q6：水泵运行噪音震动大如何处理？
A：检查底座减震垫是否脱落、地脚螺栓松动；清理进水滤网消除气蚀；进出口加装软接头隔绝管路共振；电机散热风道堵塞及时清理。
Q7：CL 泵更换机械密封需要拆下整套管路吗？
A：不需要，加长轴分体式结构，断开泵头与电机连接后即可取出密封组件，进出口管路无需拆卸，小型冷水机内部检修操作便捷。
Q8：三相 CL 泵启动就跳闸是什么故障？
A：优先排查三相电源是否缺相、电压不稳；断电手动盘动泵轴，判断是否叶轮被杂质卡死；电机绕组短路、轴承抱死也会触发过载跳闸，需逐一检修。
Q9：CL 泵能否两台并联给同一冷水机组供水？
A：可以，需选用完全同型号 CL 泵，每台独立配套进水阀门与止回阀，搭配小型变频控制器均衡两台运行负荷，避免单台长期过载。
Q10：冷水机长期停机，CL 泵内部需要存水吗？
A：304/316 不锈钢整机建议排空积水干燥存放，残留冷却介质长期静置易产生水垢、轻微点蚀，缩短泵使用寿命。
