一、产品说明

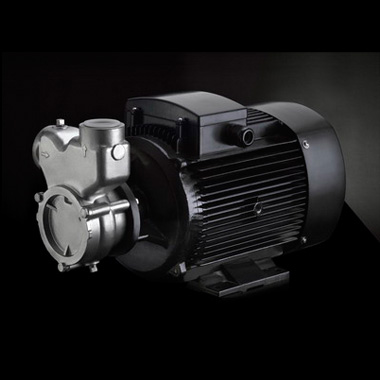

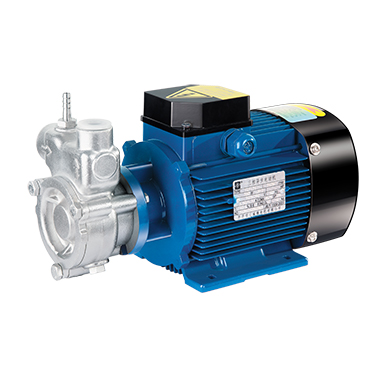

QY(B)、QYL(B)为卧式不锈钢自吸气液混合泵，整机过流件全不锈钢打造，运行可同步吸水、吸气，依靠泵腔内部加压完成气液充分融合。QY(B)采用电机直联一体式结构，QYL(B)配备联轴器分体传动；标配自吸负压进气结构，无需外接空压机、溶气罐等配套设备，简化整套溶气工艺设备，适配臭氧、富氧、气浮、喷雾类气液混合工况。
二、性能及核心优点
- 一体化气液融合同步吸液吸气，泵内加压搅拌，生成20~30μm微细气泡，气液溶解效率高
- 设备简化省钱省去空压机、喷射器、大型溶气罐，降低项目投资与占地
- 运行稳定低噪水力结构优化，整机振动小，长期连续运行工况平稳无波动
- 宽温介质适配可输送-15℃~+120℃冷热洁净介质，适配冷热溶气工艺
- 不锈钢防腐全过流不锈钢，适配纯水、弱腐蚀药剂、食品级溶气水体
- 自吸负压进气依靠泵内负压自主吸气，进气量可控，气液配比稳定可控

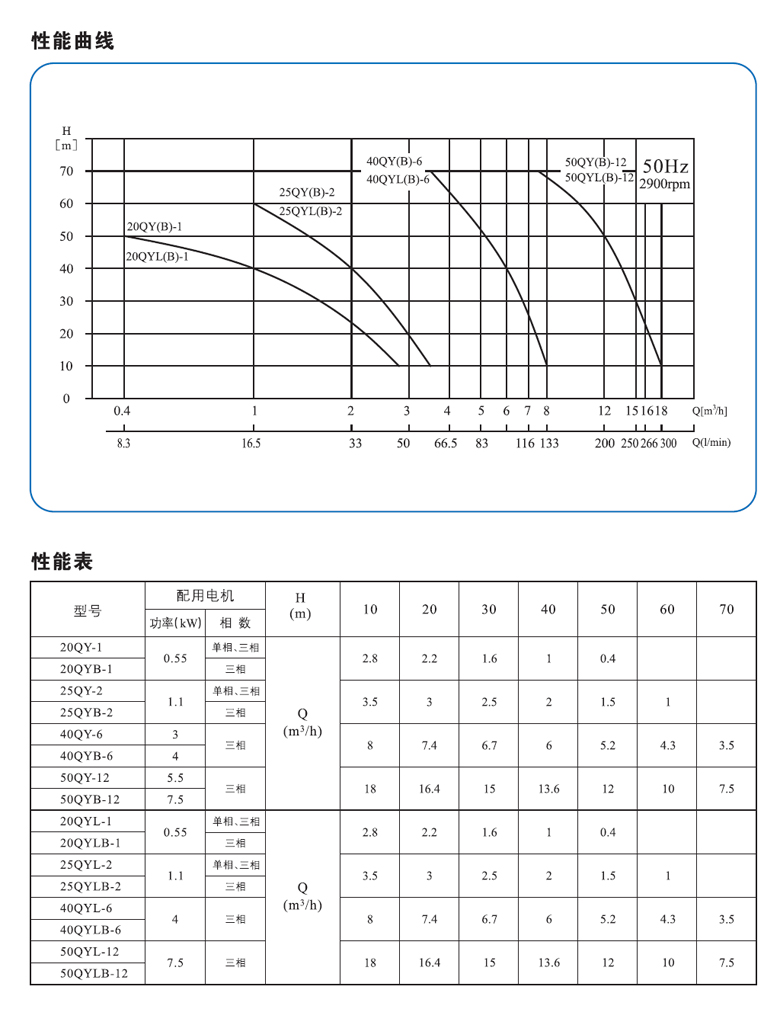

三、完整技术参数
- 流量区间：0.5m³/h～18m³/h
- 额定扬程范围：10m～70m
- 配套电机功率：0.55kW～7.5kW
- 适用介质温度：-15℃～+120℃
- 标准电源频率：50Hz
- 标准气液配比：最大气液比1:9，吸气量8%~10%
- 介质要求：洁净低粘度液体，pH适用范围3~9，不含硬质大颗粒杂质
- 环境温度上限：≤40℃
四、整机材质细分
- 过流核心件304不锈钢泵体、叶轮、吸排腔体，耐清水、弱腐蚀介质
- 机械密封氟橡胶+碳化硅复合密封，适配宽温气液混合工况
- 泵轴不锈钢调质轴，长期气蚀环境不易锈蚀磨损
- 电机壳体铸铁防腐外壳，IP54防护，防尘防水溅
- B型防爆款配件防爆电机、隔爆密封，适配易燃易爆低粘度液体

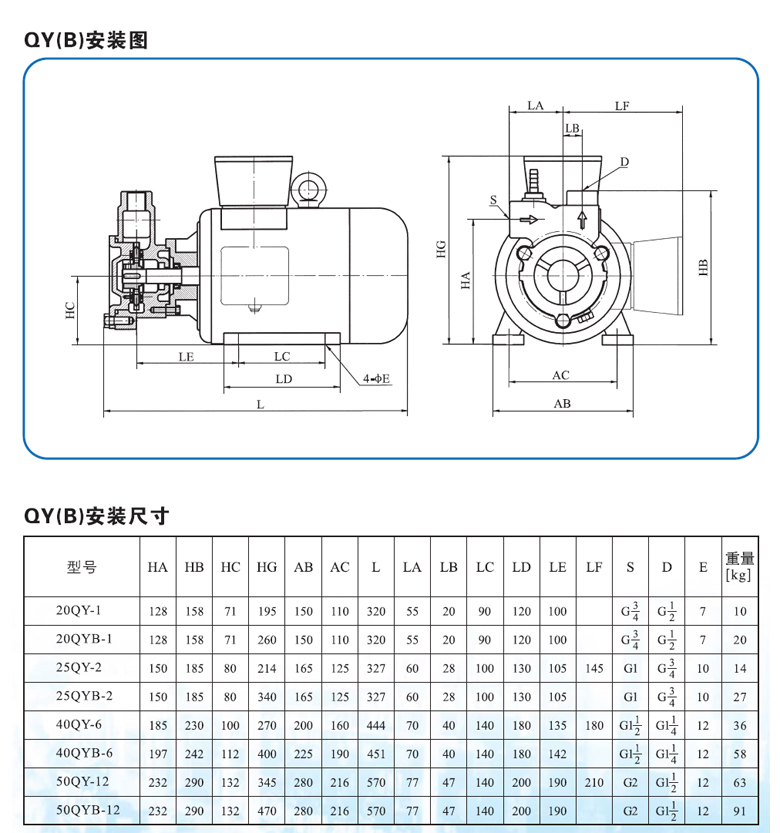

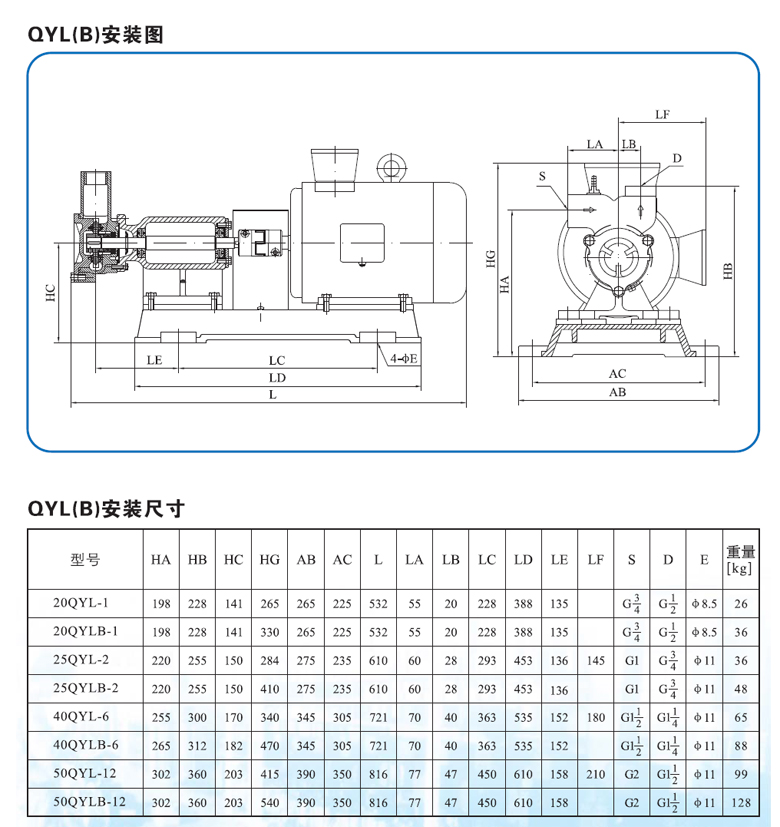

五、QY(B)与QYL(B)型号对比表格
| 对比项目 | QY(B)直联型气液混合泵 | QYL(B)联轴器型气液混合泵 |
|---|---|---|
| 传动结构 | 电机轴直接嵌入泵体，一体式直联结构 | 泵与电机分体，弹性联轴器缓冲传动 |
| 机身体积 | 结构紧凑，整体长度短，占地更小 | 整体长度更长，预留联轴器检修空间 |
| 维护难度 | 拆装空间有限，拆解泵体需同步拆卸电机 | 可单独分离泵头与电机，检修密封更便捷 |
| 适用工况 | 中小型设备配套、安装空间狭小场景 | 大功率、长期24h连续运行工业产线 |
| 防爆版本 | QYB防爆直联款 | QYLB防爆联轴款 |
| 水力性能 | 同口径流量、扬程参数完全一致 | 同口径流量、扬程参数完全一致 |
六、应用领域
- 臭氧水制取设备：净水消毒、污水臭氧氧化处理溶气供给
- 富氧水制备：饮用水、养殖水体增氧、生化富氧工艺
- 喷雾处理系统：药液雾化、纯水加湿、药剂喷淋溶气供给
- 气浮水处理：工业污水、印染废水、食品废水溶气气浮装置
- 配套拓展：冷热媒循环、小型高压储罐送液、发泡液体输送
七、选型指南
1.流量扬程匹配
按照设备小时溶气产水量选型，系统背压预留10%扬程余量，避免气液配比失衡。
2.传动形式选择
设备机柜狭小、小功率工况选QY(B)直联款；大功率、全年连续运行选QYL(B)联轴款。
3.防爆型号区分
输送汽油、醇类等易燃易爆介质选用QYB/QYLB防爆机型，普通清水选用标准QY/QYL。
4.介质温度管控
介质长期高于90℃，需更换耐高温氟橡胶密封组件，防止密封老化漏气。
5.管路配套配件
进口加装小型过滤器，进气口配套微调球阀，精准控制进气量稳定气液比例。
八、安装与维护说明
（一）标准安装规范
- 整机水平卧式固定减震底座，减少气液脉动带来的管路振动
- 吸液管路短直密封不漏气，进气管路加装调节球阀控制进气比例
- 进出口管路独立支架承重，管道重量不挤压不锈钢泵体法兰
- 首次开机前泵腔加注清水，禁止干转干磨机械密封造成漏气
- 机房通风散热，环境温度控制≤40℃，防爆机型单独隔爆配电
（二）分级日常维护流程
- 每日巡检：观察出水气泡细腻度、泵体密封渗漏、电机温升异响
- 月度保养：清洗进口过滤器，紧固全部管路法兰，微调进气阀门
- 季度检修：拆解检查机械密封磨损；QYL机型更换老化联轴器缓冲垫
- 年度大修：更换密封件、清洗泵腔水垢，重新标定气液混合效果
（三）长期停机存放要求
停机排空泵腔介质，清水冲洗流道，避免介质结晶堵塞吸气口；室内干燥存放，每周短时空载运行防止叶轮粘连。
九、行业高频FAQ问答
Q1：进气量越大，气液溶解效果越好吗？
A：不是，额定最大气液比1:9，过量进气会造成气堵、流量下跌，需用球阀控制进气量。
Q2：QY和QYL可以直接互换使用吗？
A：水力参数一致可临时替换；长期连续生产优先选用QYL联轴款，检修更方便。
Q3：出水气泡粗大、溶气效果差是什么故障？
A：吸液管路漏气、进气阀开度过大、机械密封老化进气，依次紧固管路、调小进气量、更换密封。
Q4：泵无法正常吸气怎么处理？
A：检查进气阀门是否关闭、吸液管路破损漏气、泵腔缺水，补满清水并密封管路即可恢复负压。
Q5：介质110℃可以长期用标准密封吗？
A：不可以，标准密封长期90℃以上易老化漏气，需定制高温专用密封。
Q6：可以输送含泥沙杂质的污水吗？
A：仅适配洁净低粘度液体，硬质杂质会划伤不锈钢叶轮与密封。
Q7：防爆款和普通款区别在哪里？
A：QYB/QYLB配备隔爆电机、阻燃密封，适用于醇、汽油等易燃易爆介质。
Q8：运行压力波动剧烈如何解决？
A：出口加装小型稳压缓冲罐，微调进气球阀稳定气液配比，削弱管路脉动。
Q9：气液泵需要配套溶气罐吗？
A：无需，泵内直接加压溶气，可省去大型溶气罐，简化整套设备。
Q10：50Hz电机能否适配60Hz供电？
A：标准机型为50Hz专用，海外60Hz工况需定制对应规格电机。
