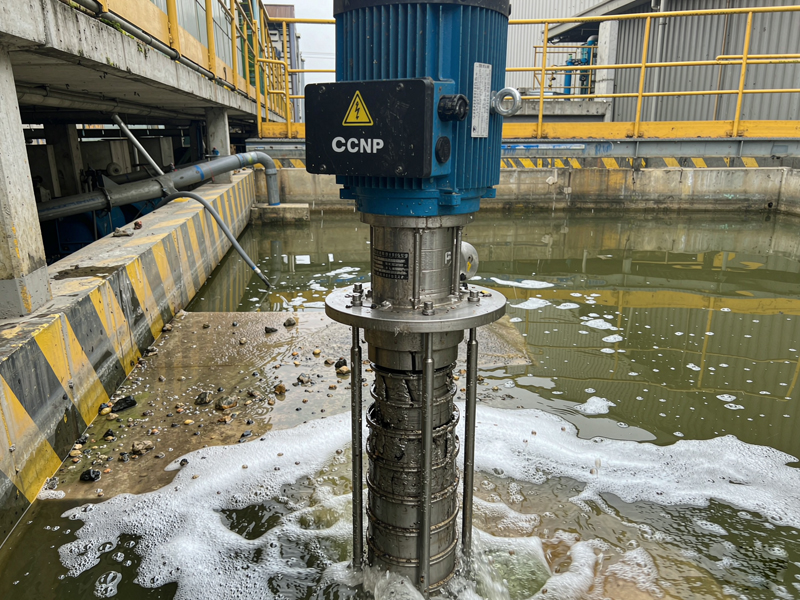

在南方泵业的立式多级泵家族中，CDLK侵入式多级泵是一个特殊的存在。它不像CDMF那样立在地面管路上，而是直接“泡”在水箱或水池里运行。这种安装方式让它天生具备优异的抗汽蚀性能，但也带来了一个让现场工程师头疼的问题：拆检时经常发现多级叶轮磨损严重。

面对这一故障，很多人的第一反应是“水质太差，有沙子”。但在CDLK的应用场景中，真相往往没那么简单。叶轮磨损，究竟是介质中的固体颗粒在“磨”，还是汽蚀现象在“啃”？这两者虽然表象相似，但成因、特征和解决方案截然不同。如果不能准确区分，盲目更换过滤器或换泵，问题很快会复发。

一、 颗粒磨损：物理上的“硬碰硬”

颗粒磨损是最直观的破坏形式。当输送介质中含有石英砂、铁锈渣、焊渣或其他硬质颗粒时，高速旋转的叶轮就像一把砂轮，被颗粒不断冲刷。

典型特征：

如果是颗粒磨损，你会发现叶轮流道表面呈现不规则的犁沟状划痕，就像被砂纸反复打磨过一样。这种磨损通常是均匀的，每一级叶轮的叶片边缘都会变钝、变薄。如果是CDLK这种不锈钢泵，磨损部位会露出金属光泽，且手感粗糙。此外，泵壳、导叶以及机械密封的摩擦副上，往往也能找到类似的划痕或沉积的颗粒物。

CDLK场景下的诱因：

CDLK多用于水箱、水池或清洗槽。如果水箱底部沉积了大量焊渣、泥沙，而CDLK的安装位置又离底部太近（小于50mm），或者进水口没有加装吸入滤网，涡流就会将沉淀物卷起吸入泵内。此外，新安装的管道系统冲洗不彻底，也是导致初期运行颗粒磨损的主要原因。

二、 汽蚀磨损：化学与物理的“联合绞杀”

很多人认为CDLK浸入液面下就不会汽蚀，这是一个巨大的误区。虽然CDLK的进口是正压，但如果水箱液位过低，或者介质温度过高，依然会发生汽蚀。

汽蚀的本质是液体在低压区汽化产生气泡，气泡在高压区溃灭时产生微射流，像微小的“炸弹”一样反复轰击叶轮表面。

典型特征：

汽蚀造成的磨损与颗粒磨损完全不同。汽蚀坑通常呈现蜂窝状、海绵状或鱼鳞状，集中在叶轮入口边缘和压力面。这些坑洼深浅不一，边缘呈金属熔融状（高温高压导致），且多发生在首级叶轮。如果是长期汽蚀，叶轮表面会出现成片的剥落，甚至穿孔。与颗粒磨损不同，汽蚀往往伴随着泵运行时的“噼啪”声（像石子在泵内跳动）和振动加剧。

CDLK场景下的诱因：

CDLK的汽蚀往往不是因为“吸不上水”，而是因为“水温太高”或“液位太低”。例如，在80℃的热水清洗系统中，水的饱和蒸汽压很高，即使泵浸在水中，如果液位波动导致泵头局部压力低于饱和蒸汽压，汽蚀就会发生。另外，如果CDLK长时间在小流量工况下运行（阀门开度太小），泵内的循环液体会因摩擦生热导致温度升高，也会诱发汽蚀。

三、 如何一眼看穿：现场诊断三步法

要在现场快速区分这两种磨损，不需要复杂的仪器，通过“看、听、摸”就能大致判断。

第一步：看叶轮的“伤口”

拆下首级叶轮，观察磨损形态。

如果是顺流向的沟槽、划痕，像被刀子划过，这是颗粒磨损。如果是密集的麻点、蜂窝坑，像被虫蛀过，这是汽蚀。如果两者都有，说明泵既“喝”了脏水，又“憋”出了气泡。

第二步：听运行的声音

在泵运行时，将螺丝刀抵住泵体，耳朵贴在柄上听。

声音平稳、只有均匀的电机嗡嗡声，多为颗粒磨损。听到类似豆子撒在铁板上的“噼啪”声，或者沉闷的“哐哐”振动声，基本断定是汽蚀。

第三步：查安装与工况

检查CDLK的浸入深度。如果液位经常低于泵头进口（特别是首级叶轮位置），或者水箱有漩涡吸入空气，优先考虑汽蚀。检查进水滤网。如果滤网堵死或根本没有滤网，且介质浑浊，优先考虑颗粒磨损。检查介质温度。如果水温超过60℃，且液位波动大，汽蚀的可能性急剧增加。

四、 对症下药：从根源解决问题

诊断清楚后，解决方案也完全不同。

针对颗粒磨损：

加装吸入滤网：这是最立竿见影的方法。根据介质颗粒大小，选择40~60目的不锈钢滤网，并定期清理。抬高安装位置：确保CDLK泵头距离水箱底部至少50mm，避免吸入沉积污泥。源头治理：在系统回水端加装过滤器，定期清理水箱底部的沉积物。

针对汽蚀磨损：

提高进口压力：这是最有效的手段。提高水箱液位，确保CDLK始终处于正压进水状态。如果空间允许，将泵安装在更低的位置。降低介质温度：如果是热水系统，考虑增加冷却散热装置，降低泵的入口水温。避免小流量运行：调整出口阀门开度，让泵尽量在额定流量附近工作，避免长时间关阀憋压。选型冗余：如果汽蚀无法避免，选型时应预留更大的NPSHa（有效汽蚀余量）裕量，或选用抗汽蚀性能更好的首级叶轮材质。
