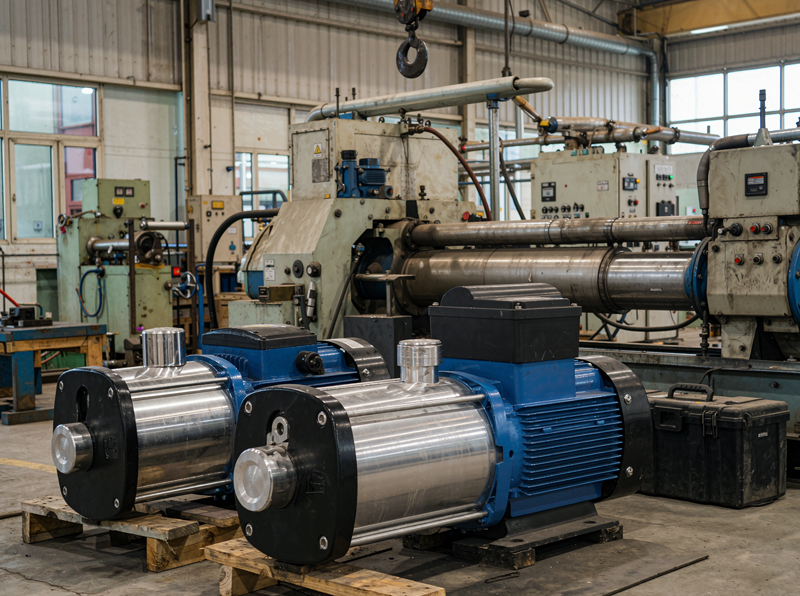

在南方泵业的轻型不锈钢多级泵家族中，CHL与CHM是一对经典的“卧式兄弟”。它们凭借结构紧凑、噪音低、效率高的特点，广泛应用于楼宇供水、空调循环、RO反渗透及工业清洗设备。然而，在不少工程现场，由于空间受限或设计误解，常有工程师提出一个看似合理的问题：“CHL/CHM能不能像CDMF那样立起来安装，省点地面空间？”

答案是明确的：绝对不建议，也不符合厂家的设计规范。 强行将CHL/CHM立式安装，不仅会带来一系列机械故障，还会直接导致设备脱保。本文将从机械结构、流体力学、材料力学三个维度，深度剖析为什么样本上只画了卧式底座，以及强行“站”起来的泵会发生什么。

一、 轴系设计的“基因缺陷”

CHL与CHM从诞生之初，就是按照水平轴线进行设计的。它们的核心差异在于电机与泵头的连接方式：CHL多为加长轴直联，CHM则是模块化集装结构。但无论哪种，其转子动力学模型都是基于卧式重力场计算的。

1. 轴承的“错位”受力

在卧式状态下，电机轴承和泵端轴承主要承受径向载荷，转子自重均匀分布在两轴承之间。一旦立式安装，转子自重瞬间转变为纯轴向载荷，全部压向电机的止推轴承。CHL/CHM配备的普通深沟球轴承并非为重轴向推力设计，长期运行会导致轴承滚道产生“布氏压痕”，引起剧烈振动和高温，不出三个月，电机轴承就会抱死。

2. 机械密封的“姿态”灾难

机械密封是CHL/CHM的精密部件。卧式设计时，密封面的润滑液膜在重力作用下均匀分布。立式安装后，密封腔体内的液体分布会发生改变，可能导致上部密封面缺液干磨，下部积液过多。特别是CHL的分体式机封，其弹簧补偿机构在垂直状态下无法保持均匀的贴合力，极易造成密封面偏磨泄漏。即便CHM采用了集装式机封，其设计初衷也是为了便于卧式拆装，而非适应立式受力。

二、 流体力学与排气的“隐形陷阱”

除了机械结构，流体在泵腔内的流动特性也是决定安装方式的关键。

1. 排气不畅引发的“气缚”

CHL/CHM属于非自吸泵，启动前必须灌满液体并排净空气。卧式安装时，泵体顶部是天然的最高点，便于安装自动排气阀。如果立式安装，泵腔内部的多级导叶和叶轮之间会形成复杂的气袋，这些气体无法通过简单的顶部排气阀完全排出。残存的空气在启泵时会被压缩，导致“气缚”现象——泵转得飞快，但就是不出水，此时机封在无冷却状态下干磨，几分钟内就会烧毁。

2. 汽蚀余量（NPSHr）的恶化

样本上标注的必需汽蚀余量（NPSHr）是在卧式工况下测得的。立式安装改变了进口管路的流态，增加了局部阻力损失。更重要的是，如果液位低于泵的安装高度，立式安装的吸入性能会急剧下降，诱发严重汽蚀。汽蚀产生的气泡溃灭时会像微型炸弹一样剥蚀叶轮，产生刺耳的“噼啪”声，这也是导致CHL/CHM叶轮穿孔的常见原因之一。

三、 结构刚性与安全合规的“红线”

1. 底座与管路应力

CHL的铸铁底座和CHM的压铸铝底座，都是为抵抗卧式运行时的扭矩和振动设计的。立式安装意味着整个泵组的重量和振动将完全由底座的边缘或法兰连接处承担，这就像让人踮着脚尖承重，极易造成底座开裂。同时，进出口法兰在垂直方向上受力，如果管路没有做独立的竖向支撑，管道的重量会直接拉扯泵体，导致法兰密封面泄漏甚至泵体断裂。

2. 电机散热与防护

CHL/CHM标配的电机通常为IP55防护等级，风扇散热系统按照卧式空气对流路径设计。立式安装会扰乱电机内部的冷却风道，导致电机热量积聚在定子绕组上部，加速绝缘老化。此外，轴伸端的油封在垂直状态下，防渗漏能力大打折扣，一旦介质沿轴渗出，将直接滴入电机轴承室或接线盒，引发短路风险。

3. 质保失效

这是最现实的问题。所有泵厂的《安装使用说明书》都会明确规定安装姿态。违反样本规定的安装方式（如将卧式泵立装），一旦发生故障，厂家有权拒绝提供质保服务。为了省一点占地面积，而冒着整机报废且自费维修的风险，显然是得不偿失的。
