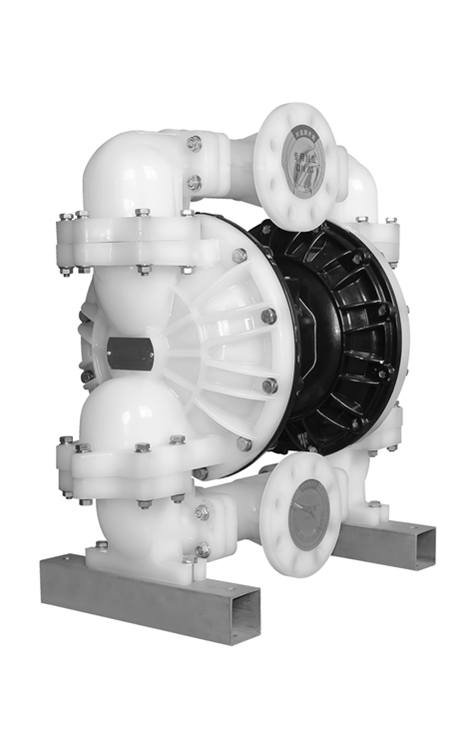

南方NSG80气动隔膜泵（塑料）

一、产品说明

　　该款为3寸双头大流量塑料气动隔膜泵，采用双头独立流道结构，可单泵独立输送，也可同步向两处供料或输送两种不同介质，双头流量均可单独调节，总流量可翻倍，空间利用率与性价比突出。采用机械驱动隔膜设计，物料侧无护盘结构，搭配自清洗单向阀，大通道可顺畅通过固体颗粒；配备可变偏心流量调节机构，停机、运行状态均可调节流量，油浴润滑驱动组件，整机寿命更长。气路搭载三向先导不粘换向阀，标配气源过滤，PP标准泵头，可升级PVDF、316不锈钢材质，适配强腐蚀、高颗粒苛刻输送工况。

二、性能及核心优点

• 双头多功能输送结构可单/双路独立出料，同步输送两种介质，流量可调且可翻倍，一台替代两台，节省安装空间；
• 大通道无护盘流道物料侧无隔膜护盘，配合自清洗单向阀，不易堵塞，大颗粒物料通过率高；
• 全域流量调节设计可变偏心机构，开机、停机状态均可自由调整流量，流量脉动平缓稳定；
• 长效油浴润滑驱动驱动部件浸泡润滑油，减少干磨损耗，整机使用寿命大幅提升；
• 防粘三向先导换向阀气路配件无需拆解液腔即可更换，铝件双层防腐涂层抵御脏压缩空气；
• 一体式同心换向轴同轴度高，往复动作流畅无卡顿异响；
• 内置气源过滤装置隔绝粉尘杂质，保护空气马达，降低内部磨损；
• 双材质导向块可选陶瓷适配高磨损浆料，不锈钢适配常规腐蚀液体；
• 无螺钉活塞结构拆装无需专用工具，外置空气马达检修便捷；
• 少活动件+通用气阀整机活动零部件少，单款换向阀适配多规格，备件通用；
• 长效质保保障空气阀15年质保，塑料泵体5年质保，长期使用成本更低。

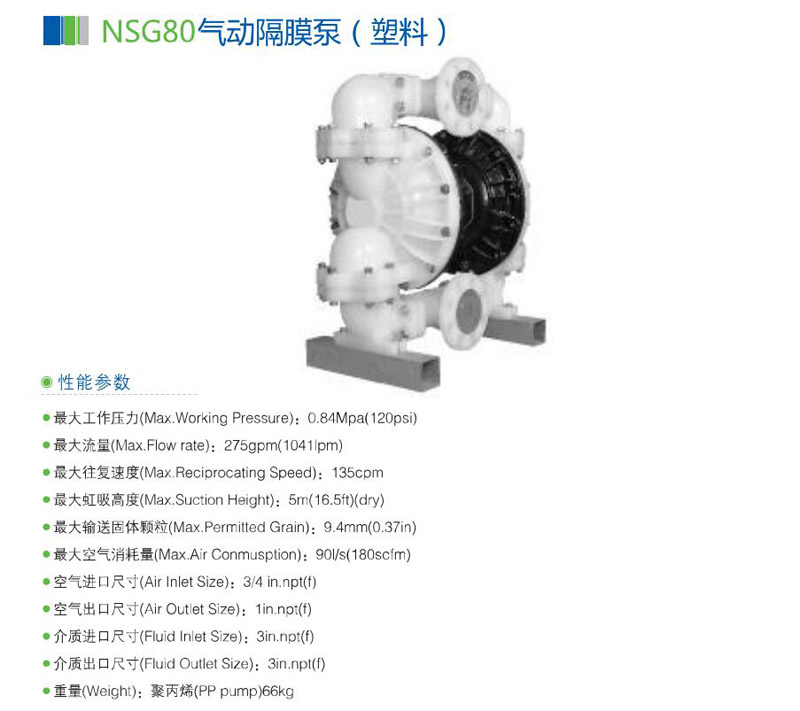

三、完整技术参数

工况运行参数

• 最大流量：275gpm
• 最大往复速度：135cpm
• 最大自吸虹吸高度：5m
• 可通过固体颗粒最大直径：9.4mm
• 最大空气消耗量：901L/S

管路螺纹规格

• 空气进口：3/4in.npt
• 空气出口：1in.npt
• 介质进口/出口：3in.npt

整机自重参数

• 聚丙烯PP泵体机型：66kg

型号编码释义

• 3寸双头气动隔膜泵；PP为标准聚丙烯材质，可更换PVDF、316SS过流部件

四、整机材质细分

• 聚丙烯PP标准款耐弱酸、中性药液、污水，自重适中，常规防腐输送标配；
• PVDF氟塑料升级款耐浓强酸、强有机溶剂，化工强腐蚀工况专用；
• 316不锈钢定制款食品、医药、含盐介质输送，卫生耐腐蚀；
• 气路核心组件一体式换向轴、三向先导阀，铝件阳极氧化+环氧防腐涂层；
• 耐磨导向配件陶瓷、不锈钢两种导向块，根据介质磨损强度选配；
• 结构辅件无螺钉卡扣活塞，外置空气马达壳体采用高强度工程塑料。

五、应用领域

• 精细化工：酸碱溶剂、电镀液、高颗粒腐蚀浆料双通道输送；
• 环保水处理：污泥浆、絮凝剂、多管路污水同步转运；
• 涂料油墨：双组份油漆、色浆同步输送、循环供料；
• 陶瓷建材：高颗粒釉浆、石膏浆料大流量双通道输送；
• 医药轻工：双原料药液、提取液同步加料输送；
• 表面处理：多条酸洗、磷化生产线同步供液。

六、选型指南

1.泵头材质选型

　　弱酸、中性浆料选用PP标准款；浓酸、强溶剂选PVDF；食品医药含盐介质选用316不锈钢。

2.双头功能选型

　　单管路输送可单头运行；两条产线同步送料、两种介质分开输送选用双头同步模式。

3.介质颗粒限制

　　固体颗粒不超9.4mm，超大杂质前端增设粗滤器，防止阀球卡滞。

4.气源配套要求

　　压缩空气干燥洁净，前端配气源三联件，与本机过滤器双重防护气阀组件。

5.流量调节选型

　　需频繁启停调流量的产线优先本款，停机亦可调偏心机构改变输送流量。

七、安装与维护说明

（一）标准安装规范

• 整机固定厚重刚性底座，3寸大管路独立承重，管道拉力不作用泵体塑料螺纹；
• 气源先接调压过滤三联件，再接入3/4寸进气口，保障供气洁净干燥；
• 介质进口加装大孔径滤网，拦截＞9.4mm固体，保护单向阀与隔膜；
• 气、介质螺纹缠绕防腐生料带密封，杜绝漏气、腐蚀性介质渗漏；
• 双头两路管路分别加装独立闸阀、单向阀，两路介质互不串流干扰；
• 易燃易爆介质输送时整机可靠接地，消除静电防爆隐患；
• 外置空气马达预留充足检修空间，更换气阀无需拆解介质管路。

（二）分级日常维护流程

• 每日巡检：观察双头流量是否均衡，检查气口、法兰有无渗漏、异响；
• 月度保养：清洗气源过滤器，检查导向块、自清洗单向阀磨损堵塞；
• 季度检修：无需拆解液腔即可更换换向阀配件，检测隔膜、油浴润滑油状态；
• 年度大修：完整拆解双头液腔冲洗沉淀，全套更换隔膜、密封、阀球易损件，更换驱动润滑油。

（三）长期停机存放要求

　　停机排空双头腔腐蚀介质，清水多次冲洗两路流道；排空气路积水干燥存放；每月短时通气试运行，防止换向阀、单向阀粘滞卡死。

八、行业高频FAQ问答

Q1：双头泵两路可以输送完全不同的两种介质吗？

　　A：可以，双头独立流道互不互通，两路流量单独调节，适合双原料同步加料。

Q2：更换换向阀配件需要拆开液体腔吗？

　　A：不需要，三向先导独立气路，单独拆装气阀组件，不用拆解双头介质腔体。

Q3：停机状态下能调节输送流量吗？

　　A：可以，可变偏心机构支持开机、停机两种状态调节，流量调节范围宽。

Q4：这款泵最大能通过多大固体颗粒？

　　A：最大9.4mm颗粒，超尺寸杂质会卡住自清洗单向阀造成断流。

Q5：PP泵体可以输送浓盐酸吗？

　　A：不可以，浓强酸腐蚀PP，强腐蚀工况必须更换PVDF泵头。

Q6：陶瓷和不锈钢导向块怎么选？

　　A：高泥沙高磨损浆料选陶瓷；常规弱腐蚀液体选用不锈钢导向块。

Q7：双头流量不一致是什么故障？

　　A：其中一路单向阀堵塞、偏心调节刻度不一致，分别清理、校准偏心机构即可。

Q8：油浴润滑需要多久更换一次润滑油？

　　A：连续工况6个月更换一次，间歇工况12个月更换。

Q9：气源含水量大会损坏气阀吗？

　　A：会锈蚀换向轴阀芯，气源前端必须配套干燥过滤设备。

Q10：两路介质压力不同会互相串料吗？

　　A：不会，两路独立自清洗单向阀隔绝回流，搭配独立管路止回阀杜绝串料。
