南方2GX系列液压隔膜计量泵

一、产品说明

　　2GX为双头液压隔膜计量泵，采用双独立泵头一体化结构，可单独单路输送介质，也同步向两处供料或输送两种不同物料，两路流量独立调节，总输送量可翻倍，一台替代两台设备，节省安装空间、性价比突出。整机为液压隔膜驱动结构，物料侧无隔膜护盘，流道通畅不易堵塞；配备自清洗单向阀，泵头可选PP、PVDF、316SS、透明PC、树脂多种材质。搭载可变偏心流量调节机构，停机、运行全程均可调整冲程，流量脉动平缓；驱动组件采用油浴长效润滑，适配化工、水处理、医药等严苛加药工况，支持变频、开关两种电控模式，计量精度稳定。

二、性能及核心优点

• 双头双通道设计两路流量独立调控，可分送两种介质，总流量翻倍，设备占用空间更小；
• 高精度稳定计量调节比10:1，稳态计量精度±2%，加药配比精准可控；
• 强自吸输送能力最大吸入提升高度2.5m水柱，低位储液罐可直接吸料；
• 宽工况介质适配介质最高耐受温度40℃，适配各类常温药液、化工助剂；
• 大流量输出规格双头组合最大流量可达4200L/h，最高排出压力8bar；
• 无堵塞流道结构物料侧无护盘+自清洗单向阀，细微杂质不易卡阀；
• 全域流量调节可变偏心机构，开机、停机状态均可自由调整输出流量；
• 长效油浴润滑驱动部件持续油浸润滑，降低磨损，整机使用寿命更长；
• 多电控模式可选支持4-20mA变频调速、电机启停控制，适配自动化产线；
• 多材质泵头选配PC、PP、PVDF、316SS、树脂可选，适配腐蚀、透明观测需求。

三、完整技术参数

流量压力工况参数

• 双头最大总流量：4200L/h
• 最高排出工作压力：8bar
• 流量调节比：10:1
• 稳态计量精度：±2%
• 最大吸入提升高度：2.5m水柱
• 介质最高允许温度：40℃

电气控制参数

• 供电规格：220V/380V、50Hz/60Hz，单相/三相电机可选
• 变频控制：接收4-20mA模拟信号，调节冲程速度、输出流量
• 开关控制：电机开/停模式，简易启停调节输出剂量

型号编码释义

• 2GX：双头液压隔膜计量泵；后缀区分泵头材质与电控配置

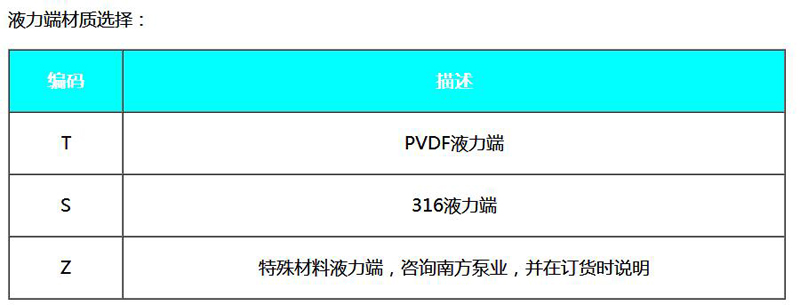

四、整机材质细分

• 透明PC泵头可视内部物料流动，适合清水、低腐蚀药剂观测工况；
• PP聚丙烯泵头耐弱酸、中性水处理药剂，常规加药标准款；
• PVDF氟塑料泵头耐浓强酸、强有机溶剂，化工强腐蚀介质专用；
• 316不锈钢泵头食品、医药、含盐助剂，卫生耐腐蚀场景；
• 树脂材质泵头适配特殊弱腐蚀、低粘度专用药液输送；
• 核心驱动部件液压隔膜、偏心调节机构，油浴润滑传动组件。

五、应用领域

• 石油化工：酸碱助剂、催化剂、缓蚀剂精准定量投加；
• 电力冶金：循环水阻垢剂、絮凝剂、脱硫药剂加注；
• 医药食品：药液、糖浆、食品添加剂无菌定量输送；
• 市政水处理：污水、自来水消毒药剂、混凝剂投加；
• 泳池景观：消毒氯剂、PH调节剂自动定量添加；
• 精细化工：双组份原料同步配比、多种助剂分路输送。

六、选型指南

1.泵头材质选型

　　需要观测介质选PC；常规水处理用PP；浓酸强溶剂选PVDF；食品医药选用316SS。

2.单/双头工况选型

　　单一种介质单路输送可单头运行；两种药剂同步加注、两路产线选用双头同步模式。

3.电控方式选型

　　自动化配套、PLC联动选用4-20mA变频款；简易手动启停选用开关控制型。

4.介质工况限制

　　介质温度不可超过40℃，高温药液更换高温专用计量泵；大颗粒介质前端增设过滤器。

5.压力匹配选型

　　系统长期工作压力不超过8bar，高压投加场景选用高压计量泵型号。

七、安装与维护说明

（一）标准安装规范

• 整机水平固定厚重减震底座，减少运行振动影响计量精度；
• 进口管路加装Y型过滤器，拦截杂质堵塞自清洗单向阀；
• 出口管路配套背压阀、缓冲罐，稳定管路压力，保障±2%计量精度；
• 双头两路管路独立设置闸阀、止回阀，两种介质互不串流；
• 电气接线匹配铭牌电压，变频信号线屏蔽敷设，避免信号干扰；
• 吸程超过1m采用自灌式安装，低位储罐配套底阀防止空吸。

（二）分级日常维护流程

• 每日巡检：观察两路流量是否均衡，查看泵头有无渗漏、异响；
• 月度保养：清洗进出口单向阀、过滤器，检查液压油液位；
• 季度检修：校准偏心调节刻度，检测隔膜完好性，更换老化密封；
• 年度大修：更换液压润滑油、隔膜片、阀球整套易损件，整机精度重新标定。

（三）长期停机存放要求

　　停机排空两路泵腔药液，清水彻底冲洗流道；排净液压腔残油，室内干燥存放；每月短时空载运行5分钟，防止单向阀粘滞。

八、行业高频FAQ问答

Q1：2GX双头泵两路可以输送完全不同的两种药剂吗？

　　A：可以，双通道完全独立，流量单独调节，无介质交叉污染，适合双原料配比投加。

Q2：停机状态下能否调节输送流量？

　　A：支持，可变偏心机构开机、停机两种工况均可调整冲程，调节范围10:1。

Q3：计量流量误差大于±2%是什么原因？

　　A：管路进气、单向阀堵塞、隔膜老化、缺少背压阀，排气清洗配件后重新标定。

Q4：PC透明泵头可以输送浓盐酸吗？

　　A：不可以，PC不耐强酸腐蚀，强腐蚀药剂更换PVDF泵头。

Q5：最大吸程2.5米达不到如何解决？

　　A：缩短吸入管路、减少弯头，储罐抬高采用自灌式安装，加装底阀防漏气。

Q6：变频4-20mA信号无流量调节怎么处理？

　　A：检查屏蔽线路接线、控制器参数，确认信号回路无断路干扰。

Q7：介质温度超过40℃还能使用本泵吗？

　　A：不能，高温会加速隔膜、密封老化，需选用耐高温专用计量泵。

Q8：油浴润滑油多久更换一次？

　　A：连续运行半年更换一次，间歇工况12个月更换液压润滑油。

Q9：泵运行出现异响震动大是什么故障？

　　A：底座未固定、液压油不足、管路气蚀，加固底座补油并排空管路空气。

Q10：两路流量不一致怎么调整？

　　A：分别校准两路偏心调节刻度，清洗堵塞的单向阀，均衡两路管路压力。
