一、产品说明

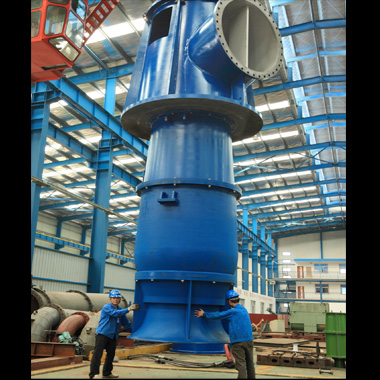

VTM立式导叶式混流泵又称斜流泵，采用导流体压出室结构，大幅缩小泵径向尺寸，整机大流量、运行平稳。产品支持多种定制结构：可抽/不可抽式、上出水/下出水、单级/多级、可调/不可调叶轮、淡水/海水专用款，适配城市给排水、大型水利、工业循环、海水淡化等大流量输水场景。
二、性能及核心优点
- 超高水力效率采用国际一流水力模型，搭配CFD流体仿真优化流道，整机最高效率超91%，节能效果突出
- 耐磨耐用专利结构专属耐磨设计，叶轮、护套抗泥沙冲刷，大幅延长整机使用寿命
- 海水专用防腐方案定制耐海水过流部件，抵御氯离子腐蚀，适配海水输送工况
- 精密铸造工艺全加工中心模具成型，泵体内壁流道光滑，水力损耗低，外观平整美观
- 模块化多规格定制结构形式丰富，流量、口径、转速覆盖大型给排水全工况需求
三、完整技术参数
- 流量区间：500～25000m³/h
- 出口口径：Φ250～Φ2200
- 扬程范围：10～70m
- 最高水力效率：＞91%
- 适用液体温度：＜85℃
- 适配标准转速：1450r/min、980r/min、740r/min、580r/min、495r/min
- 介质要求：清水、轻度污水、海水、低粘度类水介质，杂质含量≤5%
四、整机材质细分
- 基础淡水款泵壳、导叶、叶轮采用铸铁，适配常规自来水、循环清水
- 工业耐磨款铸钢过流部件，抗泥沙冲刷，用于农田排涝、含杂质污水
- 海水专用款304/316/双相不锈钢叶轮、轴套、泵筒，抵御海水氯离子腐蚀
- 特殊定制材质高铬耐磨合金、衬胶防腐等特种材料，适配强腐蚀、高泥沙工况
- 轴与密封组件调质不锈钢主轴，海水机型配套碳化硅耐腐蚀机械密封
五、应用领域
- 城市水务：城市自来水取水、城区雨污排水、城市排涝泵站
- 农业水利：大型农田灌溉、河道调水、防汛排涝工程
- 工业循环：电力、化工、钢铁、冶炼厂区循环供水系统
- 特种供水：海水淡化取水、大型消防稳压供水机组
- 环保项目：水环境治理、污水处理厂大流量输送设备
- 通用工况：所有输送常温近似清水介质的大型输水场景
六、选型指南
1.流量扬程匹配
按泵站最大小时输水量、实际提升扬程选型，管路弯头、落差损耗预留10%扬程余量。
2.转速规格选择
小口径高扬程选用1450/980rpm；大口径低扬程农田、排涝工况选用580/495rpm低速机型。
3.介质材质匹配
普通淡水选铸铁；泥沙污水选用铸钢；海水、滨海工况必须选用不锈钢防腐结构。
4.叶轮调节选型
水位、流量波动大的泵站选用可调叶轮机型，稳定工况选用不可调叶轮降低成本。
5.出水结构选择
地面泵房选用上出水；地下、深埋泵站选用下出水结构，简化管路布置。
七、安装与维护说明
（一）标准安装规范
- 混凝土基础加厚加固，垫铁调平电机座，水平度误差≤0.7mm/1000mm
- 泵轴与电机联轴器精准对中，同轴偏差≤0.04mm，防止运行剧烈振动
- 进水口淹没深度≥1倍口径，进水池无漩涡，前置大流量拦污栅拦截大块杂物
- 进出口管路独立支架承重，管道荷载不传递至泵本体，出口配套压力表、闸阀
- 海水机组外接专用密封冲洗管路，持续稀释盐结晶，保护轴套与密封
- 整机安装完成手动盘车，叶轮无摩擦、卡滞，再通电试运转
（二）分级日常维护流程
- 每日巡检：记录进出口压力、电机电流、机组振动、轴承温度、有无异响
- 月度保养：清理进水拦污栅，检查密封渗漏，加注专用轴承润滑油脂
- 季度检修：吊检叶轮磨损、导叶流道结垢，校正叶轮间隙，紧固全部连接螺栓
- 年度大修：整体起吊拆解泵筒，更换密封、轴套，重新标定流量与效率
（三）长期停机存放要求
停机后排净泵内海水/污水，淡水反复冲洗全部过流部件；每月短时空载盘车，防止主轴、叶轮锈蚀卡死，海水机组需涂抹防腐油脂。
八、行业高频FAQ问答
Q1：VTM混流泵输送海水必须用不锈钢材质吗？
A：是的，铸铁、铸钢不耐海水氯离子，长期使用会点蚀穿孔，海水工况标配不锈钢过流件。
Q2：泵运行振动、噪音过大是什么故障？
A：电机泵对中偏移、叶轮缠绕杂物、基础松动、进水池产生漩涡，校正同轴并清理进水滤网。
Q3：可调叶轮和不可调叶轮怎么选？
A：水位、流量波动大泵站选可调叶轮；工况稳定、参数固定选用不可调叶轮，造价更低。
Q4：介质温度86℃可以长期使用标准款吗？
A：标准机型介质上限85℃，超温需定制耐高温密封与轴承组件。
Q5：泵流量达不到额定值是什么原因？
A：转速不匹配、进口堵塞、叶轮磨损、管路漏气，核对电机转速并清理流道杂物。
Q6：VTM泵可以输送高泥沙河道水吗？
A：可选用铸钢耐磨款，进水配套多级沉沙池与拦污栅，减少叶轮磨损。
Q7：背靠背多级结构有什么优势？
A：多级机型可抵消轴向力，降低轴承负载，延长主轴与轴承使用寿命。
Q8：机组出现汽蚀如何解决？
A：抬高进水液位、缩短吸入管路、清理进口堵塞，降低泵安装高度，增大淹没深度。
Q9：上出水和下出水结构区别是什么？
A：上出水适合地面常规泵房；下出水适配深埋、地下泵站，管路布置更简洁。
Q10：大型排涝泵站需要一用一备吗？
A：防汛、城市排涝核心泵站建议一用一备或多台并联，单台检修不中断排水。
