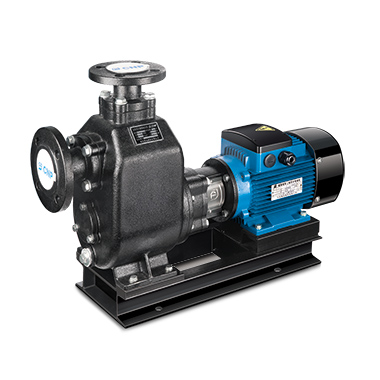

南方ZW型无堵塞自吸式排污泵

一、产品说明

　　ZW型无堵塞自吸式排污泵为全新自研排污专用设备，采用外混式流体结构搭配套轴传动布局，无需底阀、无需持续灌引水即可抽吸含纤维、细小悬浮杂质污水。整机全铸铁泵体，流道宽大不易缠绕堵塞，结构设计简洁紧凑，适配市政、养殖、轻工造纸等多类中性污水输送工况，自吸稳定、排污通过性强。

二、性能及核心优点

• 优异自吸能力外混式腔体形成真空负压，初次灌满储液后后续开机无需反复加水
• 无堵塞排污设计宽大平滑流道，可顺利通过纤维、细小固体杂质，不易堵泵缠绕
• 结构紧凑美观一体化直联结构，占地面积小，狭小泵房、工地均可灵活布置
• 运行稳定可靠优化水力模型，长期排污工况振动、噪音低，流量无剧烈波动
• 维护简单低成本通用标准化配件，拆解清洗叶轮、更换密封操作便捷

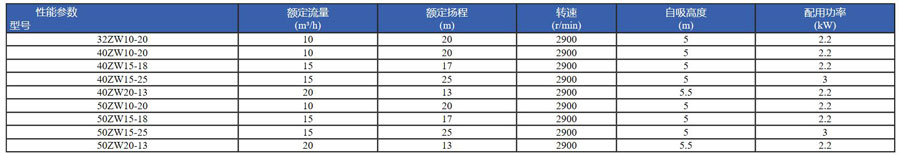

三、完整技术参数

• 流量区间：7m³/h～26m³/h
• 额定扬程范围：10m～27m
• 配套电机功率：2.2kW～3kW
• 适用介质温度：0℃～+40℃
• 标准电源频率：50Hz
• 适配介质PH值：6~9（铸铁款专用）
• 允许通过固体：颗粒直径≤泵口径60%，纤维长度≤泵口径5倍
• 介质杂质占比：总固含量≤15%，介质比重≤1.24t/m³
• 最高适用海拔：1000m，环境温度≤40℃

四、整机材质细分

• 泵体、泵盖、叶轮、底座铸铁材质，耐磨抗冲刷，适配中性污水介质
• 泵传动轴调质碳钢，表面防锈处理，长期污水工况不易锈蚀变形
• 机械密封组件硬质合金+橡胶复合密封，抵御泥沙磨损，防渗漏
• 电机外壳铸铁风冷壳体，IP54防护，防潮防尘，适配潮湿排污车间

五、应用领域

• 工业水处理：工厂生产废水、循环污水、悬浮废液输送
• 建筑排污：工地临时污水、地下室积水、楼宇生活污水抽排
• 市政排污：小区污水收集、乡镇简易污水转运处理
• 河塘养殖：鱼塘水体循环、淤泥污水、养殖废水抽吸
• 轻工造纸：纸浆废水、纤维混合悬浮液输送
• 其他工业：各类中性含杂质污水、工艺废液输送

六、选型指南

1.流量扬程匹配

　　按每日污水输送总量、垂直提升高度选型，扬程预留10%余量抵消管路弯头损耗。

2.介质酸碱度区分

　　中性污水选用标准铸铁ZW；酸碱腐蚀污水更换不锈钢ZWL防腐型号。

3.杂质工况管控

　　介质纤维、大颗粒超标时，进口加装前置过滤筐，避免叶轮缠绕堵转。

4.温度适配要求

　　介质温度超过40℃不可使用标准机型，需定制耐高温密封配件。

5.管路配套配件

　　进口配简易滤网，出口加装闸阀与压力表，方便流量调节与故障排查。

七、安装与维护说明

（一）标准安装规范

• 整机水平放置，固定混凝土底座并加装减震垫，降低运行震动
• 吸入管路全程密封无漏气，管路短直少弯头，总长建议不超过10米
• 进出口管路独立支架承重，管道重量不得挤压铸铁泵法兰造成变形渗漏
• 首次开机从加液螺塞灌满储液，液面没过叶轮，严禁无介质空转干磨密封
• 50Hz三相电源接线，试运转确认电机顺时针转向，禁止反转运行

（二）分级日常维护流程

• 每日巡检：观察出水流量、泵体渗漏、电机温升与异常异响
• 月度保养：清洗进口过滤筐，检查泵腔储液液位，紧固全部管路螺栓
• 季度检修：拆解泵腔清理缠绕纤维、淤泥，检查叶轮磨损程度
• 年度大修：更换机械密封、轴承润滑脂，整机流量扬程重新校验

（三）长期停机存放要求

　　停机后排净内部污水，清水反复冲洗流道，清除淤积杂质；室内干燥避光存放，每月短时空载运行，防止叶轮、密封卡死粘连。

八、行业高频FAQ问答

Q1：ZW铸铁自吸排污泵需要安装底阀吗？

　　A：无需底阀，依靠外混自吸结构，初次加满储液后后续开机可直接吸水。

Q2：泵开机不出水、自吸失效是什么原因？

　　A：泵腔储液不足、吸入管路漏气、吸程过高、电机反转，加满液体并密封管路、校正转向即可恢复。

Q3：铸铁ZW泵能否输送酸性化工污水？

　　A：不能，仅适配PH6~9中性介质，酸碱污水选用全不锈钢ZWL型号。

Q4：介质温度45℃可以长期连续使用吗？

　　A：标准机型介质上限40℃，高温污水需定制耐高温密封组件。

Q5：叶轮频繁缠绕纤维杂物如何解决？

　　A：进口加装前置过滤筐，每月定期拆解泵腔清理缠绕杂质。

Q6：运行噪音、震动剧烈该怎么处理？

　　A：加固底座减震垫，校正泵与电机同轴度，清理叶轮淤积淤泥杂物。

Q7：可以长期关小出口节流运行吗？

　　A：不建议，持续节流会造成泵体升温、密封快速老化，变流量工况配套变频装置。

Q8：空转几秒会不会损坏泵体？

　　A：会，无介质冷却润滑会快速磨损机械密封，严禁干转空泵。

Q9：进口管路最长允许多少米？

　　A：吸入管路总长控制在10米以内，管路过长会大幅削弱自吸效果。

Q10：介质杂质含量超标有什么危害？

　　A：泥沙、纤维会快速磨损叶轮、堵塞流道，导致流量下降、电机过载发热。
