一、产品说明

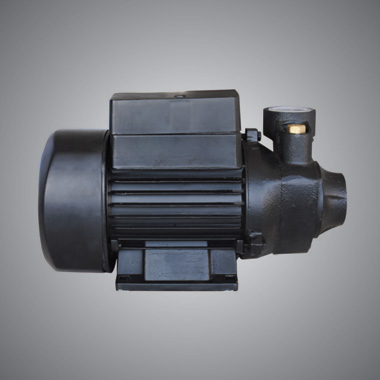

QB为卧式带自吸功能旋涡泵，泵体流道采用铸铁打造，内部配备铜质旋涡叶轮，依靠旋涡增压原理实现小流量、稳定高压输送。整机电机直联一体化结构，体型小巧，自带储液自吸腔体，无需额外底阀，适配小型过滤、喷雾、浅层地下水抽取等洁净清水增压输送工况。
二、性能及核心优点
- 运行性能稳定旋涡水力结构，压力输出平稳，流量波动小，适配小型精密供水场景
- 低噪静音运行优化流道与电机风道，振动轻微，车间、室内使用噪音低
- 安装便捷简单卧式底座一体成型，进出口标准螺纹，管路对接快速，占用空间小
- 铜叶轮耐磨耐用铜质叶轮抗锈蚀，清水工况使用寿命优于铸铁叶轮
- 宽温介质适配可输送-15℃至80℃常温洁净液体，冷热清水通用
三、完整技术参数
- 流量区间：0.4m³/h～2.0m³/h
- 额定扬程范围：5.2m～26m
- 配套电机功率：0.37kW
- 适用介质温度：-15℃～+80℃
- 标准电源频率：50Hz
- 介质要求：无泥沙、无纤维洁净清水，禁止含杂质污水输送
- 最大自吸高度：6米，初次灌满储液即可持续自吸
四、整机材质细分
- 泵体、流道腔体铸铁材质，结构牢固，抗水压形变
- 旋涡叶轮纯铜材质，防锈耐磨，水力效率稳定
- 泵传动轴调质碳钢，表面防锈处理
- 机械密封碳化硅+丁腈橡胶密封，适配宽温清水
- 电机外壳铝合金壳体，IP44防护，散热性能良好
五、应用领域
- 过滤设备：小型水处理过滤装置配套增压供水
- 喷雾系统：纯水喷雾、小型喷淋设备稳压输送
- 取水供水：浅层地下水、家用浅井清水抽取增压
- 小型循环：实验室、小型设备冷热清水循环增压
六、选型指南
1.流量扬程匹配
本系列统一0.37kW功率，按设备所需扬程选型，管路损耗预留10%余量。
2.介质温度区分
常温清水直接选用标准款；介质长期高于70℃，更换耐高温氟橡胶密封。
3.取水深度限制
地下水液面与泵体高度差不可超过6米，超吸程需增设前置辅助增压。
4.介质使用限制
仅可输送无杂质清水，进水口必须加装小型滤网，防止颗粒划伤铜叶轮。
5.配套管路配件
进口配小型过滤器，出口可加装稳压阀，稳定喷雾、过滤设备供水压力。
七、安装与维护说明
（一）标准安装规范
- 整机水平放置，底座加装减震垫，降低运行震动噪音
- 吸入管路全程密封不漏气，漏气会直接丧失自吸能力
- 进出口管路独立支撑，禁止管道重量挤压铸铁泵体法兰
- 首次开机从引水口灌满清水，液面没过叶轮，严禁无介质空转
- 环境温度控制≤40℃，通风干燥区域放置，避免潮湿锈蚀电机
（二）分级日常维护流程
- 每日巡检：观察出水压力、泵体密封有无渗水、电机异响温升
- 月度保养：清洗进口滤网，紧固管路螺纹接头，补充轴承润滑脂
- 季度检修：拆解检查铜叶轮磨损、密封老化情况，及时更换配件
- 年度大修：整体拆解清洗泵腔水垢，更换全套机械密封组件
（三）长期停机存放要求
停机排空泵内积水，清水冲洗流道；室内干燥存放，每周短时空载运行，防止铜叶轮氧化粘连。
八、行业高频FAQ问答
Q1：QB旋涡泵需要安装底阀吗？
A：不需要，自带储液自吸腔，初次灌满清水后可反复自吸取水。
Q2：泵不出水、自吸失效是什么原因？
A：泵腔缺水、吸水管漏气、吸程超过6米，加满水并密封管路即可恢复。
Q3：铜叶轮相比铸铁叶轮有什么优势？
A：铜叶轮防锈能力更强，清水工况不易生锈结垢，长期压力更稳定。
Q4：介质85℃热水可以长期使用标准款吗？
A：标准上限80℃，高温热水需定制耐高温密封配件。
Q5：可以输送带泥沙的井水吗？
A：不可以，泥沙会快速磨损铜叶轮，进水必须配套过滤装置。
Q6：运行噪音偏大如何解决？
A：加装减震底座，紧固管路，清理叶轮缠绕细微杂质。
Q7：可以长时间关小出口阀门运行吗？
A：不建议，持续憋压会升温加速密封老化，变流量配套调压阀。
Q8：空转几秒会不会损坏水泵？
A：会，无介质冷却润滑，短时间就会磨坏机械密封，严禁干转。
Q9：自吸高度最大能到多少米？
A：标准最大自吸高度6米，超过会吸水不足、压力暴跌。
Q10：适合工业大流量供水吗？
A：不适合，本机为小流量旋涡泵，仅适配过滤、喷雾、小型浅层取水。
