CDL、CDLF系列离心泵机械密封

一、产品说明

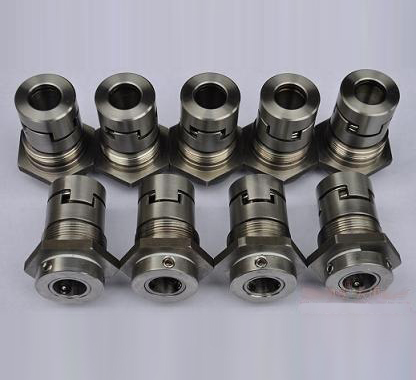

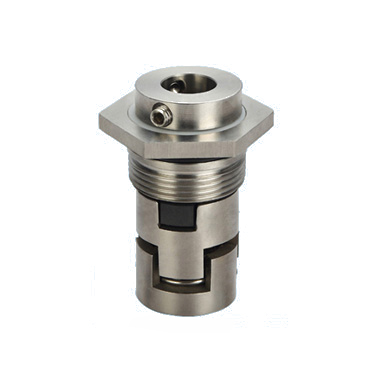

　　CDLA新结构一体化机械密封为南方泵业CDL、CDLF全系列不锈钢立式多级泵专用原厂轴封，适配轴向进、径向出冲压不锈钢泵体；CDL配套标准机封输送自来水等无腐蚀洁净介质，CDLF搭配防腐款机封，适配泳池、稀酸碱轻度腐蚀流体。特别说明：南方老款特种泵分体机封与新款CDLA一体化机封腔体、轴径尺寸不匹配，二者无法通用，采购更换前需核对水泵铭牌型号，不确定可咨询客服确认适配规格，仅提供水泵型号即可快速报价。

二、核心结构优势

• 预装一体化总成出厂预设弹簧压缩量，现场无需单独调校，拆装步骤简化，降低安装渗漏故障率
• 宽温耐候材质组合标配FKM氟橡胶，常规耐温-15~105℃，高温定制款可达120℃锅炉给水工况
• 高硬耐磨摩擦副碳化硅配对方案抵御水垢、细微泥沙冲刷，延长连续运行使用寿命
• 分介质防腐设计304、316不锈钢弹簧、轴套双配置，区分清水与弱腐蚀工况，杜绝电化学锈蚀
• 全系精准适配覆盖CDL1~CDL8、CDLF1~CDLF8全级数立式多级泵，同系列不同流量机型腔体统一

三、适用应用领域

• 工业增压：流程供水、高压清洗机组、消防增压成套设备
• 工业流体输送：中央空调循环、锅炉给水冷凝、机床配套供水、稀酸碱输送
• 水处理设备：超滤、反渗透、蒸馏装置、泳池水循环系统
• 农业灌溉：农田喷灌、大棚滴灌增压供水设备

四、机封材质对比表

五、选型说明

　　1、CDL清水泵输送常温自来水、灌溉冷却水：选用304碳化石墨标准款，性价比最优。

　　2、长期70℃以上锅炉高温给水系统：选用高温氟橡胶密封，防止胶圈高温老化开裂渗漏。

　　3、CDLF防腐泵输送含氯泳池水、稀酸碱介质：全套316不锈钢双碳化硅机封，抵抗氯离子腐蚀弹簧。

　　4、无高温、无腐蚀间歇小型纯水设备：可选陶瓷石墨经济型密封，控制采购成本。

　　5、介质含泥沙、高压清洗工况：禁用陶瓷摩擦副，优先双碳化硅提升耐磨性能。

　　6、新旧区分要点：老款分体机封不可替换CDLA新款一体化机封，采购务必提供完整水泵铭牌型号核对适配。

六、适用的南方水泵型号

• 清水立式泵：CDL1、CDL2、CDL3、CDL4、CDL8全级数新款不锈钢立式多级离心泵
• 防腐立式泵：CDLF1、CDLF2、CDLF3、CDLF4、CDLF8全系列冲压立式多级离心泵
• 适配电机：配套2900r/min标准二极立式电机，轴径与CDLA机封统一匹配
• 排除机型：南方老款特种分体腔体CDL/CDLF泵、CDM老机型，与CDLA机封尺寸不通用

七、安装操作方法

（一）拆卸步骤

• 1、断电悬挂检修警示牌，关闭进出口阀门，排空泵腔全部介质，完全释放管路内部压力。
• 2、拆除联轴器固定螺栓，吊离电机，预留充足拆装操作空间。
• 3、松开泵头拉杆螺栓，完整抽出转子叶轮总成，放置无尘平整工作台。
• 4、松动机封动环紧定顶丝，拆分旧密封总成，无水酒精清洗泵轴水垢、细微毛刺。
• 5、检查泵轴表面划痕、凹凸磨损，损伤部位必须打磨平整，避免新机封快速磨损失效。

（二）装配规范

• 1、佩戴无尘手套，禁止裸手、硬物触碰密封镜面，软布擦拭至无油污粉尘。
• 2、CDLA一体化总成整体套入泵轴，顶丝对准轴平面对角分次均匀锁紧，防止运行打滑偏心。
• 3、静环贴合泵座定位面，一体化弹簧自带预紧量，无需额外调节压缩距离。
• 4、依次装回叶轮转子，对角均匀紧固拉杆，校正联轴器同轴度；手动盘车无卡滞，灌满介质后方可通电试机。

拆装注意事项

• 严禁无水空转调试，干磨瞬间高温烧毁石墨摩擦副，造成永久性渗漏损坏。
• FKM氟橡胶仅清水润滑，禁止涂抹机油、黄油，会导致胶圈溶胀漏水。
• 密封镜面磕碰、细微划痕无法修复，出现损伤必须整套更换全新CDLA机封。
• 输送酸碱介质拆装时佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 老款分体机封不可强行装配CDLA腔体，尺寸偏差会持续磨轴、滴水。

八、养护操作规范

• 每日巡检查看泵泄漏口滴水状态，记录介质温度、机组噪音、系统工作压力。
• 月度保养拆卸清洗进水前置过滤器，拦截泥沙水垢，减少密封冲刷磨损。
• 季度检修拆解泵头，检查顶丝松紧、胶圈老化，微量渗漏直接整套更换CDLA机封。
• 年度大修完整拆解转子总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内介质，清水冲洗密封腔体，每月短时通水3分钟，防止结垢卡死密封组件。

九、常见FAQ

Q1：老款CDL分体机封能换成CDLA新款一体化机封吗？

　　A：不能，老泵密封腔、泵轴直径和CDLA尺寸不匹配，二者完全不通用，需按泵型号匹配对应配件。

Q2：CDL和CDLF的CDLA机封可以互换安装吗？

　　A：安装外形一致，但腐蚀工况必须选用316防腐款，304弹簧遇酸碱易锈蚀断裂。

Q3：输送110℃锅炉给水能用普通FKM CDLA机封吗？

　　A：不建议长期使用，需更换高温氟橡胶款，避免胶圈高温硬化渗漏。

Q4：采购CDLA机封需要提供什么信息？

　　A：只需提供完整水泵铭牌型号，即可匹配对应规格并快速报价。

Q5：机封轻微滴水还能长期连续运行吗？

　　A：仅可短时应急，渗漏会持续扩大，介质渗入电机易造成线圈短路烧毁。

Q6：CDL立式泵可以无水空转测试CDLA机封吗？

　　A：绝对禁止，机封依靠介质润滑冷却，空转高温会直接损毁摩擦副。

Q7：陶瓷石墨CDLA机适合高压清洗工况吗？

　　A：不适合，陶瓷脆性大，泥沙极易划伤镜面，高压选用双碳化硅款。

Q8：CDLA机封弹簧生锈断裂如何处理？

　　A：弱腐蚀流体直接更换316不锈钢全套CDLA机封，定期清理管路杂质。

Q9：原厂CDLA机封和副厂配件差距大吗？

　　A：副厂弹簧预紧力、轴套公差不匹配，高速易偏心磨损，原厂适配故障率更低。

Q10：如何延长CDLA一体化机封使用寿命？

　　A：进水加装过滤器、严控介质温度、杜绝空转、根据输送介质匹配对应材质机封。
