南方泵业CDL20系列老型立式水泵机械密封

一、产品说明

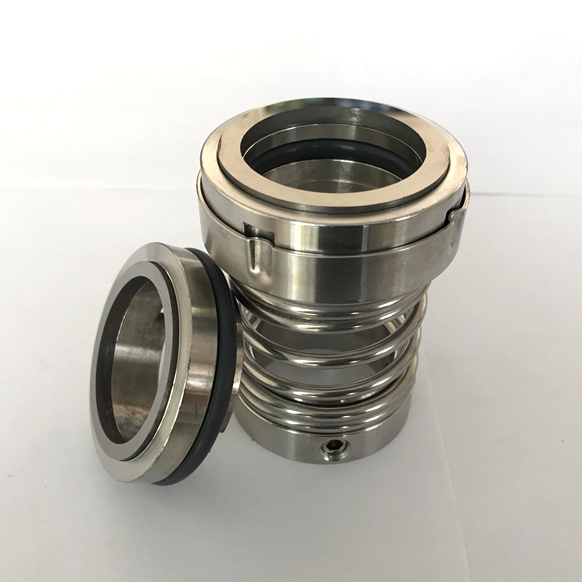

　　CDL/CDLF20老款机械密封为早期CDL清水、CDLF防腐立式多级泵原配分体式轴封，泵采用标准电机联轴器直连、拉杆锁紧筒体、底部同线进出水结构；CDL适配无腐蚀清水，搭配304金属机封，CDLF适配弱酸、泳池轻度腐蚀介质，标配316防腐款。采用单粗弹簧分体结构，轴套独立分体设计，适配老款泵腔尺寸，无法与新款一体化机封互换，适配多行业洁净流体连续输送。

二、性能及核心优点

• 粗弹簧高预紧力单粗弹簧结构，压紧力充足，常规清水工况密封贴合稳定，基础渗漏风险低
• 分介质防腐配置304、316两套金属组件，分别匹配清水、弱腐蚀介质泵，规避电化学锈蚀
• 宽温密封胶件标配FKM氟橡胶，常规耐温-15~105℃，高温定制款可达120℃锅炉给水工况
• 耐磨摩擦副可选碳化硅配对抵御水垢冲刷，经济型陶瓷石墨适配间歇清水设备
• 老泵专属尺寸分体轴套结构，精准匹配CDL/CDLF20初代泵腔，老设备无损替换
• 通用多行业覆盖工业增压、空调冷却、纯水净化、酸碱输送、农田灌溉场景

三、适用应用领域

• 工业增压：流程供水、高压清洗设备、消防增压成套机组
• 冷热输送：中央空调循环、锅炉给水冷凝、机床配套供水系统
• 水处理：超滤、反渗透、蒸馏设备、泳池水循环输送
• 轻工化工：稀释弱酸、弱碱工艺流体循环输送
• 农业灌溉：农田喷灌、滴灌增压供水设备

四、机封材质对比表

五、选型说明

　　1、初代CDL20清水泵，常温冷水、灌溉循环：选用304碳化石墨老款标准机封，性价比高。

　　2、锅炉高温给水、长期70℃以上热水工况：更换高温氟橡胶老款密封，防止胶圈高温老化开裂。

　　3、初代CDLF20防腐泵，泳池、弱酸软化水体：全套316不锈钢双碳化硅老款机封，抵御氯离子锈蚀弹簧。

　　4、小型间歇纯水设备、无高温无腐蚀工况：可选陶瓷石墨老款经济型密封降低成本。

　　5、管路泥沙、水垢较多高压工况：禁用陶瓷摩擦副，选用双碳化硅老款机封延长寿命。

　　6、区分新旧泵：老款分体机封尺寸与新款一体化机封不通用，核对泵铭牌生产年份再采购。

六、适用的南方水泵型号

• 清水立式多级老泵：初代CDL20全级数（CDL20-10、CDL20-20、CDL20-30、CDL20-40老款机型）
• 防腐立式多级老泵：初代CDLF20全系列不锈钢防腐泵
• 适配电机：初代配套2900r/min标准立式二极电机，老款专用轴径
• 结构限制：仅适配分体腔体初代20泵，新款一体化CDL/CDLF20不可使用本款机封

七、安装操作方法

（一）拆卸步骤

• 1、断电挂牌，关闭进出口阀门，排空泵腔介质，完全释放管路压力。
• 2、拆除联轴器固定螺栓，吊离电机，留出充足拆装空间。
• 3、松开泵头拉杆螺栓，完整抽出转子叶轮总成，放置无尘工作台。
• 4、松开分体轴套两侧紧定顶丝，拆分动静环独立组件，酒精清洗泵轴水垢毛刺。
• 5、检查泵轴表面磨损，划痕毛刺必须打磨平整，否则新机封极易快速磨损渗漏。

（二）装配规范

• 1、佩戴无尘手套，禁止裸手触碰动静密封镜面，软布擦拭无油污杂质。
• 2、分体轴套套入泵，两侧顶丝对角分次均匀锁紧，防止运行打滑偏心。
• 3、静环嵌入泵座定位槽，校正单弹簧压缩量，保证密封端面完全平行贴合。
• 4、依次装回叶轮转子，对角均匀紧固拉杆，校正联轴器同轴度，盘车无卡滞再注水试机。

拆装注意事项

• 严禁无水空转调试，干磨高温瞬间损毁石墨、碳化硅摩擦副，永久渗漏。
• FKM胶圈仅清水润滑，禁止黄油机油，会造成胶溶胀失效漏水。
• 老款分体顶丝易松动，装配后复检，长期运行定期紧固，避免轴套偏移。
• 酸碱介质拆装佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 新旧机封不可强行装配，腔体、轴径尺寸不匹配，强行安装持续漏水、磨轴。

八、养护操作规范

• 每日巡检观察泵泄漏口滴水，记录介质温度、机组运行噪音与压力。
• 月度保养清洗进水前置过滤器，拦截泥沙水垢，减少摩擦副冲刷磨损。
• 季度检修拆解泵头，检查分体轴套顶丝松紧、胶圈老化，微量渗漏整套更换机封。
• 年度大修完整拆解密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内介质，清水冲洗密封腔，每月短时通水3分钟防结垢卡死。

九、常见FAQ

Q1：CDL/CDLF20老款机封能装新款20泵吗？

　　A：不能，腔体、轴径尺寸不同，老款分体机封与新款一体化机封完全不通用。

Q2：老款机封装配后频繁滴水是什么原因？

　　A：分体轴顶丝单边松动、密封面沾杂质、联轴器不同心、弹簧压缩量偏差，清洁校正重装即可。

Q3：老款机封输送110℃锅炉水能用普通FKM胶圈吗？

　　A：不建议长期使用，需选用高温氟橡胶老款密封件，防止高温硬化渗漏。

Q4：初代CDLF20泳池循环用哪款老机封耐用？

　　A：316不锈钢弹簧搭配双碳化硅老款分体机封，抗氯离子腐蚀、耐长期水体冲刷。

Q5：老款机封轻微滴水还能持续运行吗？

　　A：仅可短时应急，渗漏会逐步扩大，介质渗入电机造成短路烧毁。

Q6：CDL20老泵能不能无水空转测试机封？

　　A：绝对禁止，老款石墨摩擦副耐热性差，空转几秒就会烧损密封端面。

Q7：老款陶瓷石墨机适合高压清洗工况吗？

　　A：不适合，陶瓷脆性大，泥沙极易划伤镜面，高压必须选用碳化硅配对老款机封。

Q8：老款机封弹簧生锈断裂怎么解决？

　　A：弱腐蚀介质直接更换316不锈钢全套老款机封，定期清理管路减少离子沉积。

Q9：原厂老款机封和副厂差别大吗？

　　A：副厂弹簧预紧力、轴套公差不匹配，分体顶丝易松，老泵高速偏心磨损更快。

Q10：延长CDL/CDLF20老款机封使用寿命的方法？

　　A：加装前置过滤器、严控介质温度、杜绝空转、定期紧固轴套顶丝、匹配对应防腐材质。
