南方泵业CDL1系列老款多级离心水泵不锈钢轴封/机械密封

一、产品说明

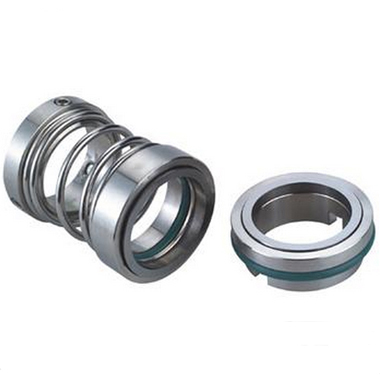

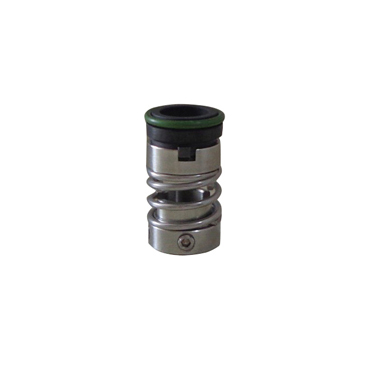

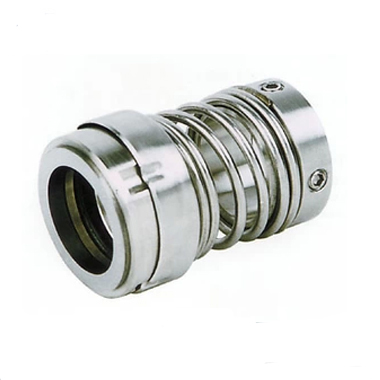

　　CDL/CDLF1老款机械密封为初代1系列极小流量立式多级泵专属分体轴封，适配不锈钢冲压小型泵体；CDL配套304分体机封输送无腐蚀清水，CDLF搭配316分体机封适配泳池、弱酸轻度腐蚀介质。采用单细弹簧分体独立轴套结构，腔体狭小、轴径专属，与新款一体化机封尺寸不兼容，仅适配早期初代1型小流量泵，支持全天连续洁净流体输送。

二、性能及核心优点

• 细弹簧均匀施压适配狭小泵腔，弹簧环绕轴套受力均衡，清水工况密封贴合紧密，渗漏少
• 分介质防腐套件304、316两套金属弹簧、轴套，规避介质电化学锈蚀问题
• 宽温密封胶组件标配FKM氟橡胶，常规耐温-15~105℃，高温定制款可达120℃锅炉给水工况
• 耐磨摩擦副可选碳化硅配对抗细微泥沙水垢冲刷，陶瓷石墨经济型适配间歇小型纯水设备
• 迷你腔体专属尺寸精准匹配CDL/CDLF1初代小流量泵腔，老设备无损替换，新旧不可互换装配
• 多行业通用适配覆盖小型工业增压、暖通冷却、小型纯水设备、微量酸碱输送、微型灌溉场景

三、适用应用领域

• 工业增压：小型流程供水、微型高压清洗、小型消防增压设备
• 工业液体输送：小型中央空调循环、微型锅炉给水、精密机床配套供水、稀酸碱输送
• 水处理：小型超滤、实验室反渗透、微型蒸馏、小型泳池水循环系统
• 灌溉：家庭喷灌、小型大棚滴灌增压供水设备

四、机封材质对比表

五、选型说明

　　1、初代CDL1小型清水泵，常温微型灌溉、冷却水循环：选用304碳化石墨老款标准机封，性价比最优。

　　2、微型锅炉70℃以上高温给水工况：选用高温氟橡胶老款密封，防止胶圈高温老化开裂渗漏。

　　3、初代CDLF1小型防腐泵，实验室弱酸、小型泳池水体：全套316不锈钢分体机封，抵御氯离子锈蚀弹簧。

　　4、无高温无腐蚀间歇微型纯水设备：可选陶瓷石墨经济型密封，降低采购成本。

　　5、介质含细微泥沙、微型高压清洗工况：禁用陶瓷摩擦副，选用双碳化硅提升耐磨寿命。

　　6、采购区分机型：老款分体机封与新款一体化机封轴径、狭小腔体不通用，核对泵铭牌年份再选购。

六、适用的南方水泵型号

• 清水老泵：初代CDL1全级数机型（CDL1-2至CDL1-13全功率极小流量冲压泵）
• 防腐老泵：初代CDLF1全系列微型不锈钢立式多级泵
• 适配电机：初代配套2900r/min标准二极微型电机，匹配老款超细专属轴径
• 结构限制：仅适配初代狭小微型冲压腔体泵，新款一体化CDL/CDLF1不可装配本品

七、安装操作方法

（一）拆卸步骤

• 1、断电挂牌停机，关闭进出口阀门，排空泵腔全部介质，完全释放管路内部压力。
• 2、拆除联轴器固定螺栓，吊离小型电机，预留狭小拆装操作空间。
• 3、松开泵头微型拉杆螺栓，完整抽出细长转子叶轮总成，放置无尘平整工作台。
• 4、松开分体细轴套两侧微型紧定顶丝，拆分动静独立密封组件，无水酒精清洗泵轴细微水垢毛刺。
• 5、检查细泵轴表面微小划痕、毛刺，磨损位置必须打磨平整，避免新机封快速磨损漏水。

（二）装配规范

• 1、佩戴无尘手套，禁止裸手、硬物触碰微小密封镜面，无尘软布擦拭无油污杂质。
• 2、分体细轴套平稳套入细泵轴，两侧微型顶丝对角分次均匀锁紧，防止运行打滑偏心。
• 3、微型静环嵌入狭小泵座定位槽，校正细弹簧压缩量，保证密封端面完全平行贴合。
• 4、依次装回细长叶轮转子，对角均匀紧固微型拉杆，校正联轴器同轴度，手动盘车无卡滞，灌满介质后通电试机。

拆装注意事项

• 严禁无水空转调试，干磨高温几秒即可烧毁细小石墨摩擦副，造成永久渗漏。
• FKM氟橡胶仅清水润滑，禁止涂抹机油、黄油，避免胶圈溶胀失效漏水。
• 老款微型分体顶丝极易松动，装配完成复检，日常定期紧固，防止轴套偏移渗漏。
• 输送微量酸碱介质拆装佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 新旧机封严禁强行装配，狭小腔体、细轴径尺寸不匹配，强行安装持续磨轴漏水。

八、养护操作规范

• 每日巡检观察泵微小泄漏口滴水情况，记录介质温度、机组运行噪音、系统工作压力。
• 月度保养拆卸清洗小型进水前置过滤器，拦截细微泥沙水垢，减少密封摩擦副冲刷磨损。
• 季度检修拆解微型泵头，检查细顶丝松紧、胶圈老化，微量渗漏整套更换机封。
• 年度大修完整拆解细长密封总成，更换全部小型橡胶密封圈，打磨细泵轴毛刺划痕。
• 长期停机养护排空泵内微量介质，清水冲洗狭小密封腔体，每月短时通水3分钟防止结垢卡死。

九、常见FAQ

Q1：CDL/CDLF1老款机封能不能装新款1系列小流量泵？

　　A：不可以，狭小腔体、细轴径尺寸不同，老款分体机封与新款一体化机封完全不能互换。

Q2：老款微型机封装配后持续滴水是什么原因？

　　A：细轴顶丝单边松动、微小密封面沾杂质、联轴器不同心，清洁校正后重装即可。

Q3：输送110℃微型锅炉水可以用普通FKM老款胶圈吗？

　　A：不建议长期使用，需更换高温氟橡胶密封件，避免高温硬化渗漏。

Q4：初代CDLF1小型泳池循环选用哪种老机封耐用？

　　A：316不锈钢细弹簧搭配双碳化硅分体机封，抗氯离子腐蚀，耐长期水体冲刷。

Q5：老款微型机轻微滴水还能长期连续运行吗？

　　A：仅可短时应急，渗漏会持续扩大，介质渗入微型电机造成短路烧毁。

Q6：CDL1老微型泵可以无水空转测试密封吗？

　　A：绝对禁止，细小石墨摩擦副耐热极差，空转高温会直接烧损密封端面。

Q7：陶瓷石墨微型机封适合小型高压清洗工况吗？

　　A：不适合，陶瓷脆性大，细微泥沙极易划伤微小镜面，高压选用碳化硅配对机封。

Q8：老款细弹簧生锈断裂如何处理？

　　A：弱腐蚀介质直接更换全套316不锈钢老款机封，定期清理细小管路减少离子沉积。

Q9：原厂微型老款机封和副厂差距大吗？

　　A：副厂细弹簧预紧力、细轴套公差不匹配，微型顶丝易松，高速偏心磨损更快。

Q10：如何延长CDL/CDLF1微型老款机封使用寿命？

　　A：加装小型前置过滤器、严控介质温度、杜绝空转、定期紧固细顶丝、匹配对应材质机封。
