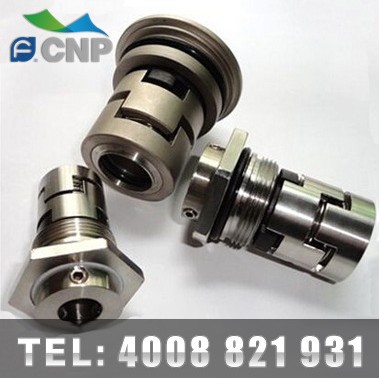

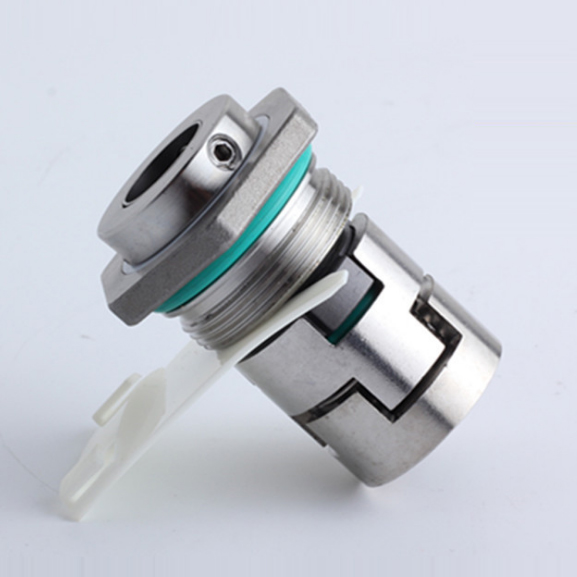

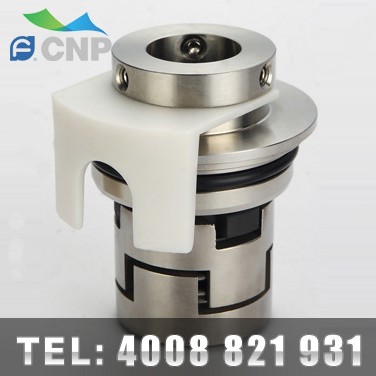

南方泵业CDL/CDLF4系列多级离心泵机械密封/轴封

一、产品说明

　　CDL/CDLF4机械密封为南方原厂一体化集装式轴封，适配不锈钢立式多级泵，可配套同规格卧式单级离心泵替换使用；CDL机型标配普通机封输送无腐蚀清水，CDLF机型采用防腐款机，适配泳池、稀酸碱等轻度腐蚀介质。采用多弹簧平衡预装结构，出厂预调弹簧压缩量，拆装无需单独调校，适配全天连续流体输送工况，腔体尺寸统一，全级数CDL4/CDLF4泵通用。

二、核心产品优势

• 多弹簧均衡施压弹簧圆周均匀分布，高压工况端面贴合紧密，长期运行渗漏量极低
• 分介质材质方案304、316不锈钢弹簧轴套可选，规避介质电化学腐蚀损坏配件
• 宽温密封胶件标准FKM氟橡胶耐温-15~105℃，高温定制款可达120℃锅炉热水工况
• 高耐磨摩擦副碳化硅配对组合，抵御水垢、细微泥沙冲刷，延长密封使用寿命
• 预装一体化总成整体集成设计，现场装配简单，大幅降低安装失误概率
• 全行业通用适配覆盖工业增压、暖通循环、纯水设备、酸碱输送、农田灌溉场景

三、适用应用领域

• 工业增压：流程供水、高压清洗机组、消防增压成套设备
• 工业液体输送：中央空调循环、锅炉给水冷凝、机床配套供水、稀酸碱输送
• 水处理：超滤、反渗透、蒸馏设备、泳池水循环系统
• 灌溉：农田灌溉、喷灌、滴灌增压供水设备

四、机封材质对比表

五、选型说明

　　1、CDL4清水泵输送常温自来水、灌溉水、常规冷却水：选用304碳化石墨标准款，性价比最优。

　　2、锅炉高温给水、长期70℃以上热水循环系统：选用高温氟橡胶密封，防止胶圈高温老化开裂渗漏。

　　3、CDLF4防腐泵输送泳池含氯水、反渗透软化水、稀酸碱介质：全套316不锈钢双碳化硅机封，抵抗氯离子腐蚀弹簧。

　　4、无高温、无腐蚀间歇小型纯水设备：可选陶瓷石墨经济型密封，降低采购成本。

　　5、高压清洗、介质含泥沙水垢工况：禁止选用陶瓷摩擦副，优先双碳化硅材质提升耐磨性能。

六、适用的南方水泵型号

• 清水立式泵：CDL4全级数机型（CDL4-2至CDL4-14全功率规格）
• 防腐立式泵：CDLF4全系列不锈钢立式多级离心泵
• 适配电机：配套2900r/min标准二极立式电机，轴径统一匹配4系列转子总成
• 兼容结构：底部同线进出水、拉杆锁紧筒体的4系列立式泵，亦可适配同流量卧式单级不锈钢离心泵替换密封

七、安装操作方法

（一）拆卸步骤

• 1、断电悬挂检修牌，关闭进出口阀门，排空泵腔介质，完全释放管路内部压力。
• 2、拆除联轴器固定螺栓，吊离电机，预留充足拆装操作空间。
• 3、松开泵头拉杆螺栓，完整抽出转子叶轮总成，放置无尘工作台。
• 4、松动机封动环紧定顶丝，拆分动静密封组件，无水酒精清洗泵轴水垢、毛刺杂质。
• 5、检查泵轴表面，存在划痕、凹凸毛刺必须打磨修复，避免新机封快速磨损漏水。

（二）装配规范

• 1、佩戴无尘手套，禁止裸手、硬物触碰密封镜面，软布擦拭至无油污粉尘。
• 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑、偏心偏移。
• 3、静环嵌入泵头定位槽，多弹簧均匀排布，保证密封端面完全平行贴合。
• 4、依次装回叶轮转子，对角分次均匀紧固拉杆螺栓，校正联轴器同轴度；手动盘车无卡滞，灌满介质后再通电试机。

拆装注意事项

• 严禁无水空转调试，干磨瞬间产生高温烧毁摩擦副，造成永久渗漏损坏。
• FKM氟橡胶仅清水润滑，禁止涂抹机油、黄油，会造成胶圈溶胀失效漏水。
• 密封镜面出现磕碰、划痕无法修复，必须整套更换全新机械密封。
• 输送酸碱介质拆装时佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 联轴器同轴度偏差过大，会造成机封高速偏心磨损，装配后务必校正间隙。

八、养护操作规范

• 每日巡检查看泵泄漏排水口滴水状态，记录介质温度、机组噪音、系统工作压力。
• 月度保养拆卸清洗进水前置过滤器，拦截泥沙水垢，减少密封冲刷磨损。
• 季度检修拆解泵头检查胶圈老化、摩擦副磨损，微量渗漏直接整套更换机封。
• 年度大修完整拆解转子与密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内全部介质，清水冲洗密封腔体，每月短时通水3分钟，防止结垢卡死密封。

九、常见FAQ

Q1：CDL4与CDLF4机封可以直接互换使用吗？

　　A：外形安装尺寸通用，但腐蚀工况必须选用316防腐款，304弹簧长期接触腐蚀性液体会锈蚀断裂。

Q2：新机装配完成后持续滴水渗漏是什么原因？

　　A：密封面沾杂质、顶丝松动、拉杆受力不均、联轴器不同心，清洁校正后重新装配即可。

Q3：输送110℃锅炉给水能用普通FKM机封吗？

　　A：不建议长期使用，需更换高温氟橡胶密封组件，提升耐热抗老化性能。

Q4：泳池、反渗透水处理选哪种机封更耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗氯离子腐蚀，耐水体长期冲刷磨损。

Q5：机封轻微滴水还能连续长期运行吗？

　　A：仅可短时应急，渗漏会逐步扩大，介质渗入电机容易造成线圈短路烧毁。

Q6：CDL/CDLF4泵能否无水空转测试密封？

　　A：绝对禁止，机封依靠介质润滑冷却，空转高温会直接损毁摩擦副。

Q7：陶瓷石墨机适合高压清洗工况吗？

　　A：不适合，陶瓷脆性大，泥沙极易划伤镜面，高压工况选用碳化硅配对机封。

Q8：机封弹簧生锈断裂该怎么处理？

　　A：弱腐蚀流体直接更换全套316不锈钢机封，定期清理管路减少离子沉积锈蚀。

Q9：原厂机封和副厂配件差距大吗？

　　A：副厂弹簧预紧力、轴径公差不匹配，高压高速易偏心磨损，原厂适配故障率更低。

Q10：怎样延长CDL/CDLF4机封使用寿命？

　　A：进水加装过滤器、严格控制介质温度、杜绝空转、根据介质匹配对应防腐耐磨材质。
