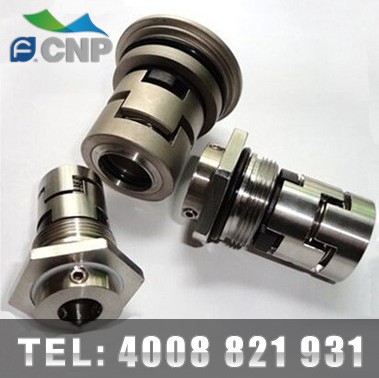

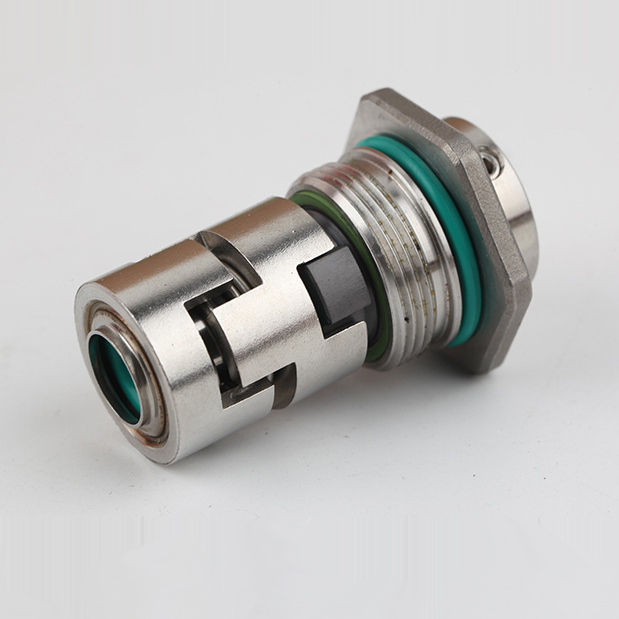

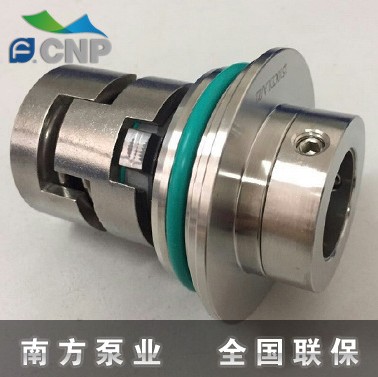

南方泵业CDL/CDLF8系列机械密封/轴封立式多级离心泵配件

一、产品说明

　　CDL/CDLF8老款机械密封为南方初代8系列立式多级泵专属分体轴封，适配联轴器直连、拉杆锁紧、底部同线进出水泵结构；CDL配套304分体机封输送中性无腐蚀清水，CDLF搭配316分体机封适配泳池、弱酸轻度腐蚀介质。采用单粗弹簧独立分体轴套设计，腔体、轴径尺寸与新款一体化机封不兼容，仅适配早期初代8型号泵，支持24小时洁净流体连续输送。

二、性能及核心优点

• 粗弹簧高预紧力单粗弹簧均匀施压，清水工况密封端面贴合紧密，常规渗漏概率低
• 分介质防腐配置304、316两套分体金属配件，区分清水/弱腐蚀工况，规避电化学锈蚀
• 宽温密封胶件标配FKM氟橡胶，常规耐温-15~105℃，高温定制款可达120℃锅炉给水工况
• 耐磨摩擦可选碳化硅配对抗水垢冲刷，陶瓷石墨经济型适配间歇小型纯水设备
• 老泵专属尺寸原厂匹配初代CDL/CDLF8泵腔，老设备无损替换，新旧机封无法互换装配
• 多行业通用覆盖工业增压、暖通冷却、纯水净化、酸碱输送、农田灌溉场景

三、适用应用领域

• 工业增压：流程供水、高压清洗、消防增压成套机组
• 冷热输送：中央空调循环、锅炉给水冷凝、机床配套供水系统
• 水处理：超滤、反渗透、蒸馏设备、泳池水循环输送
• 轻工化工：稀释弱酸、弱碱工艺流体循环输送
• 农业灌溉：农田喷灌、滴灌增压供水设备

四、机封材质对比表

五、选型说明

　　1、初代CDL8清水泵，常温冷水、农田灌溉循环：选用304碳化石墨老款标准机封，性价比最优。

　　2、锅炉高温给水、70℃以上工业热水循环：选用高温氟橡胶老款密封，防止胶圈高温老化开裂渗漏。

　　3、初代CDLF8防腐泵，泳池含氯水、弱酸软化水体：全套316不锈钢分体机封，抵御氯离子锈蚀弹簧。

　　4、无高温无腐蚀小型间歇纯水设备：可选陶瓷石墨经济型密封，降低采购成本。

　　5、介质泥沙、水垢较多高压清洗工况：禁用陶瓷摩擦副，选用双碳化硅提升耐磨寿命。

　　6、采购区分新旧泵：老款分体机封与新款一体化机封轴径、腔体不通用，核对泵铭牌年份再选购。

六、适用的南方水泵型号

• 清水老泵：初代CDL8全级数机型（CDL8-2至CDL8-20全功率老款泵）
• 防腐老泵：初代CDLF8全系列不锈钢立式多级泵
• 适配电机：初代配套2900r/min标准立式二极电机，匹配老款专属轴径
• 结构限制：仅适配分体腔体初代8系列泵，新款一体化CDL/CDLF8不可装配本品

七、安装操作方法

（一）拆卸步骤

• 1、断电挂牌停机，关闭进出口阀门，排空泵腔全部介质，完全释放管路内部压力。
• 2、拆除联轴器固定螺栓，吊离电机组件，预留充足拆装操作空间。
• 3、松开泵头拉杆螺栓，完整抽出转子叶轮总成，放置无尘平整工作台。
• 4、松开分体轴套两侧紧定顶丝，拆分动静独立密封组件，无水酒精清洗泵轴水垢毛刺。
• 5、检查泵轴表面划痕、毛刺，磨损位置必须打磨平整，避免新机封快速磨损漏水。

（二）装配规范

• 1、佩戴无尘手套，禁止裸手、硬物触碰密封镜面，无尘软布擦拭无油污杂质。
• 2、分体轴套平稳套入泵轴，两侧顶丝对角分次均匀锁紧，防止运行打滑偏心。
• 3、静环嵌入泵座定位槽，校正单弹簧压缩量，保证密封端面完全平行贴合。
• 4、依次装回叶轮转子，对角均匀紧固拉杆，校正联轴器同轴度，手动盘车无卡滞，灌满介质后通电试机。

拆装注意事项

• 严禁无水空转调试，干磨高温几秒即可烧毁石墨摩擦副，造成永久渗漏。
• FKM氟橡胶仅清水润滑，禁止涂抹机油、黄油，避免胶圈溶胀失效漏水。
• 老款分体顶丝易松动，装配完成复检，日常定期紧固，防止轴套偏移渗漏。
• 输送酸碱介质拆装佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 新旧机封严禁强行装配，腔体、轴径尺寸不匹配，强行安装持续磨轴漏水。

八、养护操作规范

• 每日巡检观察泵泄漏口滴水情况，记录介质温度、机组运行噪音、系统工作压力。
• 月度保养拆卸清洗进水前置过滤器，拦截泥沙水垢，减少密封摩擦副冲刷磨损。
• 季度检修拆解泵头，检查顶丝松紧、胶圈老化，微量渗漏整套更换机封。
• 年度大修完整拆解密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内所有介质，清水冲洗密封腔体，每月短时通水3分钟防止结垢卡死。

九、常见FAQ

Q1：CDL/CDLF8老款机封能不能装新款8系列泵？

　　A：不可以，腔体、轴径尺寸不同，老款分体机封与新款一体化机封完全不能互换。

Q2：老款机封装配后持续滴水是什么原因？

　　A：分体轴顶丝单边松动、密封面沾杂质、联轴器不同心，清洁校正后重装即可。

Q3：输送110℃锅炉水可以用普通FKM老款胶圈吗？

　　A：不建议长期使用，需更换高温氟橡胶密封件，避免高温硬化渗漏。

Q4：初代CDLF8泳池循环选用哪种老机封耐用？

　　A：316不锈钢弹簧搭配双碳化硅分体机封，抗氯离子腐蚀，耐长期水体冲刷。

Q5：老款机轻微滴水还能长期连续运行吗？

　　A：仅可短时应急，渗漏会持续扩大，介质渗入电机造成短路烧毁。

Q6：CDL8老泵可以无水空转测试密封吗？

　　A：绝对禁止，老款石墨摩擦副耐热差，空转高温会直接烧损密封端面。

Q7：陶瓷石墨老机封适合高压清洗工况吗？

　　A：不适合，陶瓷脆性大，泥沙极易划伤镜面，高压选用碳化配对机封。

Q8：老款机封弹簧生锈断裂如何处理？

　　A：弱腐蚀介质直接更换全套316不锈钢老款机封，定期清理管路减少离子沉积。

Q9：原厂老款机封和副厂差距大吗？

　　A：副厂弹簧预紧力、轴套公差不匹配，分体顶丝易松，高速偏心磨损更快。

Q10：如何延长CDL/CDLF8老款机封使用寿命？

　　A：加装前置过滤器、严控介质温度、杜绝空转、定期紧固顶丝、匹配对应材质机封。

同系列南方泵技术参数如下：
