南方泵业CDL/CDLF12系列机械密封/轴封立式多级离心泵配件

一、产品说明

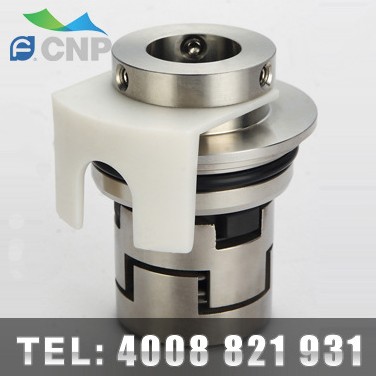

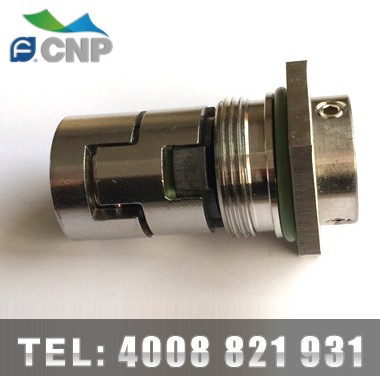

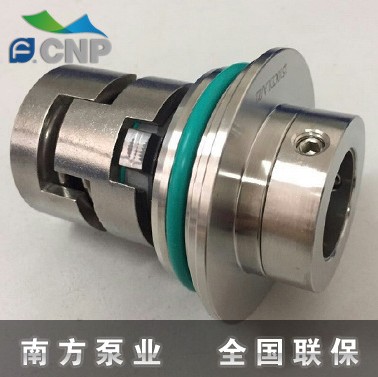

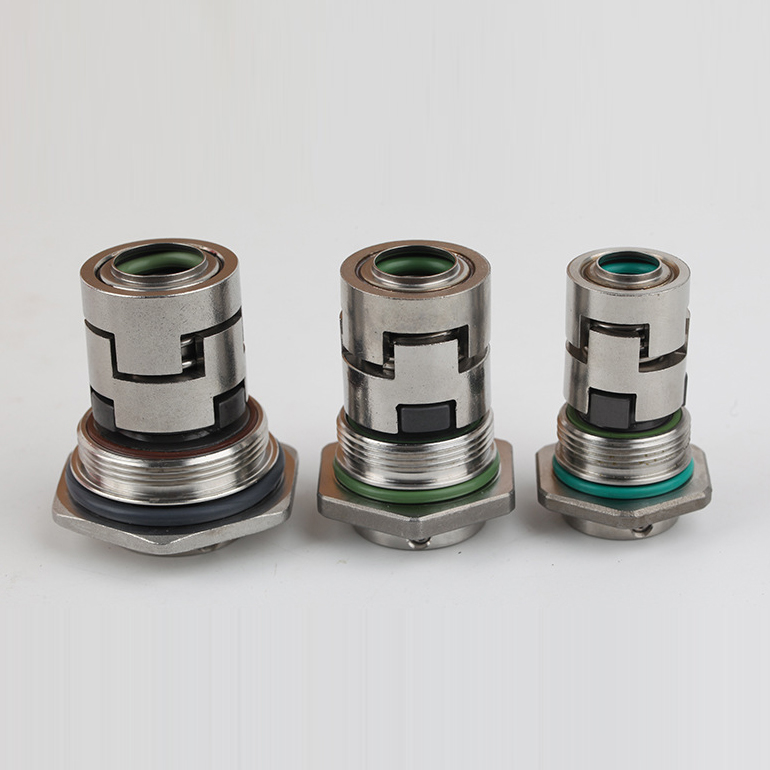

　　CDL/CDLF12机械密封为南方原厂集装式轴封，匹配CDL清水、CDLF防腐立式多级泵；该泵采用标准电机联轴器直连结构，拉杆锁紧耐压筒体，泵进出水口位于底部同一直线。CDL配套304机封输送无腐蚀清水，CDLF搭载316防腐机封适配弱酸、泳池轻度腐蚀介质，多弹簧平衡预装结构，出厂预调压缩量，拆装简便，适配24小时连续流体输送工况。

二、性能及核心优点

• 高压密封稳定多弹簧圆周均匀排布，预紧力均衡，高压工况密封端面贴合紧密，长期渗漏率低
• 分介质防腐配置304、316两套弹簧轴套配件，规避介质与金属部件电化学锈蚀
• 宽温密封胶件标配FKM氟橡胶，常规耐温-15~105℃，高温定制款可达120℃锅炉给水工况
• 高硬耐磨摩擦副碳化硅配对组合，抵御水垢、细微泥沙冲刷，延长连续运行寿命
• 预装一体化总成出厂校准弹簧压缩量，现场无需单独调校，降低装配失误
• 全行业通用适配覆盖工业增压、空调冷却、纯水净化、酸碱输送、农田灌溉场景

三、适用应用领域

• 工业增压：流程供水、高压清洗设备、消防增压成套机组
• 冷热输送：中央空调循环、锅炉给水冷凝、机床配套供水系统
• 水处理：超滤、反渗透、蒸馏设备、泳池水循环输送
• 轻工化工：稀释弱酸、弱碱工艺流体循环输送
• 农业灌溉：农田喷灌、滴灌增压供水设备

四、机封材质对比表

五、选型说明

　　1、CDL12清水泵输送常温纯水、灌溉、常规冷却：选用304碳化石墨标准款，性价比最优。

　　2、锅炉高温给水、长期70℃以上热水循环：选用高温氟橡胶密封，防止胶圈高温老化开裂渗漏。

　　3、CDLF12防腐泵输送弱酸、泳池含氯水、软化水：全套316不锈钢双碳化硅机封，抵御离子锈蚀弹簧。

　　4、无高温、无腐蚀小型间歇纯水设备：可选陶瓷石墨经济型密封，降低采购成本。

　　5、管路泥沙、水垢较多高压清洗工况：禁用陶瓷摩擦副，选用双碳化硅提升耐磨性能。

六、适用的南方水泵型号

• 清水立式多级泵：CDL12全级数机型（CDL12-2至CDL12-40全功率规格）
• 防腐立式多级泵：CDLF12全系列不锈钢防腐立式多级泵
• 适配电机：配套2900r/min标准立式二极电机，轴径统一匹配12规格转子总成
• 适配结构：底部同线进出水、拉杆螺栓紧固筒体的12系列泵全部通用

七、安装操作方法

（一）拆卸步骤

• 1、断电停机挂牌，关闭进出口阀门，排空泵腔全部介质，完全释放管路压力。
• 2、拆除联轴器固定螺栓，分离并吊离电机，预留充足拆装操作空间。
• 3、松开泵头拉杆螺栓，完整抽出整套转子叶轮总成，放置无尘工作台。
• 4、松动机封动环紧定顶丝，拆分动静环组件，无水酒精清洗泵轴水垢、毛刺杂质。
• 5、检查泵轴表面磨损，存在划痕、毛刺需打磨修复后方可装配新机封。

（二）装配规范

• 1、佩戴无尘手套，动静密封镜面禁止裸手、硬物触碰，软布擦拭至无油污杂质。
• 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑、偏心偏移。
• 3、静环嵌入泵头定位槽，多弹簧均匀分布，保证密封端面完全平行贴合。
• 4、依次复位转子、叶轮，对角均匀紧固拉杆螺栓，校正联轴器同轴度，手动盘车无卡滞，灌满介质后再通电试机。

拆装注意事项

• 严禁无水空转调试，干磨高温瞬间烧毁摩擦副，造成永久性渗漏损坏。
• FKM氟橡胶仅清水润滑，禁止涂抹机油、黄油，避免胶圈溶胀失效。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换全新机械密封。
• 输送酸碱介质拆装佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 联轴器不同心会造成机封高速偏心磨损，装配后务必校正间隙。

八、养护操作规范

• 每日巡检观察泵泄漏口有无滴水，记录介质温度、运行噪音、系统工作压力。
• 月度保养拆卸清洗进水前置过滤器，拦截泥沙水垢，减少密封冲刷磨损。
• 季度检修拆解泵头查看胶圈老化、摩擦副磨损，微量渗漏直接整套更换机封。
• 年度大修完整拆解转子与密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内全部介质，清水冲洗密封腔体，每月短时通水3分钟防结垢卡死。

九、常见FAQ

Q1：CDL12与CDLF12机封能否直接互换？

　　A：外形安装尺寸通用，腐蚀工况CDLF12必须选用316不锈钢防腐款，304款弹簧易锈蚀失效。

Q2：新机装配完成后持续滴水渗漏是什么原因？

　　A：密封面沾染杂质、顶丝松动、拉杆受力不均、联轴器不同心，清洁校正后重装即可。

Q3：输送110℃锅炉给水能用普通FKM机封吗？

　　A：不建议长期使用，需更换专用高温氟橡胶密封组件提升耐热性能。

Q4：反渗透、泳池水处理选哪种机封更耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗氯离子腐蚀、耐介质长期冲刷。

Q5：机封轻微滴水还能长期连续运行吗？

　　A：仅可短时应急使用，渗漏会持续扩大，介质渗入电机引发短路烧毁。

Q6：CDL/CDLF12泵可以无水空转测试密封吗？

　　A：绝对禁止，机封依靠介质润滑冷却，空转高温直接损毁密封摩擦副。

Q7：陶瓷石墨机适合高压清洗工况吗？

　　A：不适合，陶瓷脆性大，泥沙极易刮伤镜面，高压工况选用碳化硅配对机封。

Q8：弹簧生锈断裂该如何处理？

　　A：弱腐蚀流体更换全套316不锈钢机封，定期清理管路减少离子沉积锈蚀。

Q9：原厂机封和副厂配件差距大吗？

　　A：副厂弹簧预紧力、轴径公差不匹配，高压高速易偏心磨损，原厂适配12泵故障率更低。

Q10：延长CDL/CDLF12机封使用寿命的方法？

　　A：加装进水前置过滤器、严控介质温度、杜绝空转、根据介质匹配对应防腐耐磨密封。
