南方泵业ZS系列不锈钢卧式单级泵机械密封

一、产品说明

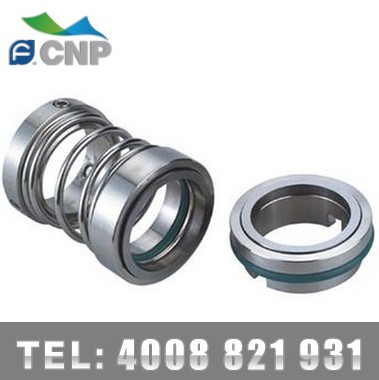

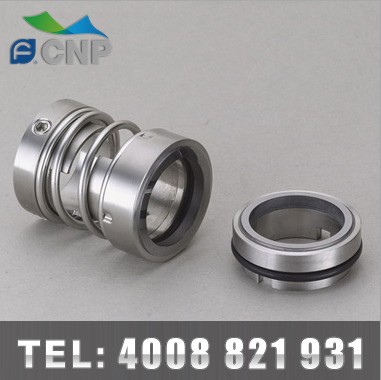

　　ZS机械密封为南方ZS卧式单级不锈钢泵原厂专用密封配件，适配冲压胀焊不锈钢泵体，泵采用轴向进、径向出结构，可替代传统IS铸铁泵与普通防腐泵。密封采用单端面非平衡分离式结构，拔叉传动、适配任意转向，配套304/316两种不锈钢材质组件，适配清水、软水、轻腐蚀介质循环增压，拆装仅拆卸前端泵盖，维修便捷。

二、性能及核心优点

• 通用转向设计任意旋向拔叉传动结构，适配ZS全系列电机转向，无安装方向限制
• 简易分离式结构单端面非平衡型，分体组件，无需拆解整机即可更换密封件
• 双不锈钢配置304基础款、316防腐款可选，匹配ZS不锈钢泵体防腐标准
• 拆装维护简单仅拆卸泵端盖即可取出整套密封，大幅缩短检修工时
• 宽温稳定运行适配介质温度-15~105℃，满足冷热水、常温流体输送需求
• 适配洁净流体摩擦副精密研磨，杜绝介质渗漏，保障净水、药液输送洁净度

三、适用应用领域

• 暖通设备：家用、小型中央空调冷热水循环增压系统
• 水处理：纯水、软水、净化设备循环输送
• 工业配套：工业冷却机组、工业清洗流体供给
• 特种工况：水产养殖水循环、施肥计量输送、轻度油品循环

四、机封材质对比表

五、机封选型说明

　　1、普通中央空调、工业常温清水循环：选用304碳化硅石墨标准款，性价比高。

　　2、70℃以上冷热中央空调循环水：更换304氟橡胶高温款，避免胶圈高温老化渗漏。

　　3、软化水、泳池、轻度弱腐蚀含氯介质：全套316不锈钢双碳化硅防腐机封。

　　4、短时小型纯水设备、无高温无腐蚀工况：可选陶瓷石墨经济型密封降低成本。

　　5、介质含泥沙、固体杂质：禁止陶瓷配对，选用双碳化硅耐磨摩擦副延长寿命。

六、适配南方水泵型号

• ZS20、ZS25、ZS32、ZS40、ZS50、ZS65全规格卧式不锈钢单级离心泵
• 适配泵体材质：AISI304、AISI316两种冲压不锈钢ZS整机通用配套
• 适配功率：0.37KW~7.5KW全功率段ZS系列机型

七、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出口阀门，排空泵腔全部介质，完全泄压。
• 2、拆除泵前端盖固定螺栓，取下泵盖、叶轮组件。
• 3、松动机封紧定顶丝，分离动静环总成，酒精清洗泵轴水垢杂质。
• 4、检查泵轴有无划痕、毛刺，轴面破损需修复后装配新机封。

（二）装配规范

• 1、密封镜面禁止裸手触碰，无尘酒精擦拭干净，无油污杂质。
• 2、轴套平稳套入泵轴，顶丝对准轴平面锁紧，防止运行打滑偏移。
• 3、静环嵌入泵盖定位槽，保证端面完全贴合，弹簧压缩量遵循原厂标准。
• 4、对角均匀紧固泵盖螺栓，手动盘车无卡滞，灌满介质后再通电试机。

拆装注意事项

• 严禁无介质空转测试，干磨瞬间烧毁摩擦副，造成永久渗漏。
• 腐蚀介质拆装佩戴耐酸碱防护手套，防止介质喷溅灼伤。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换机封。
• 装配仅清水润滑轴套，禁止厚重润滑脂污染循环流体。

八、养护操作规范

• 每日巡检观察泵盖泄漏口，查看有无滴水渗漏，记录介质运行温度。
• 月度保养清理进口管道过滤器，拦截泥沙杂质，减少密封冲刷磨损。
• 季度检修拆解泵盖查看胶圈老化、摩擦副磨损，微量渗漏整套更换密封。
• 年度大修完整拆解轴与机封总成，更换全部橡胶密封圈，打磨轴毛刺。
• 长期停机养护排空泵内介质，清水冲洗密封腔，干燥存放，每月短时通水运行。

九、行业高频FAQ

Q1：304与316材质机封能否直接互换使用？

　　A：外形尺寸通用，输送含氯、弱腐蚀介质必须选用316防腐款，304易点蚀生锈。

Q2：新机装配后持续滴水是什么原因？

　　A：密封面沾杂质、顶丝松动、螺栓受力不均，拆解清洁后重新规范装配。

Q3：输送80℃热水可以用丁腈胶机封吗？

　　A：不可，丁腈胶最高耐受70℃，高温工况必须选用FKM氟橡胶密封组件。

Q4：介质含细微泥沙选哪种摩擦副更耐磨？

　　A：选用双碳化硅配对摩擦副，硬度高，抗颗粒冲刷，大幅延长使用寿命。

Q5：机封轻微滴水还能继续运行吗？

　　A：仅可临时短时间使用，渗漏会持续扩大，最终进水烧毁电机，尽快停机更换。

Q6：ZS泵可以无水空转调试密封吗？

　　A：绝对禁止，机封依靠介质润滑冷却，空转高温直接损毁整套密封。

Q7：陶瓷石墨机适合泳池盐水工况吗？

　　A：不适合，盐水氯离子会腐蚀陶瓷与金属弹簧，需全套316双碳化硅机封。

Q8：弹簧生锈失效如何解决？

　　A：腐蚀工况更换316不锈钢弹簧整套密封，定期清理管路减少离子沉积。

Q9：原厂机封和副配件差距大吗？

　　A：副厂轴径公差不匹配，高速偏心磨损，原厂适配ZS泵，渗漏故障率更低。

Q10：延长ZS机封使用寿命的方法？

　　A：加装前置过滤器、严控介质温度、杜绝空转、匹配对应防腐耐磨材质密封。

同系列南方泵技术参数如下：
