南方泵业CDL/CDLF120系列热水型机械密封/水泵耐高温密封件
CDL/CDLF120 机械密封分标准、高温、防腐多材质，适配立式多级泵结构，抗压耐磨、拆装便捷，适用于工业增压、水处理、酸碱输送、农田灌溉等场景。
一、产品说明

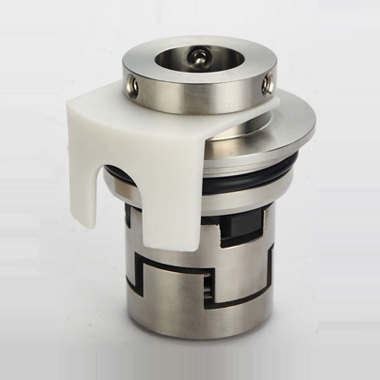

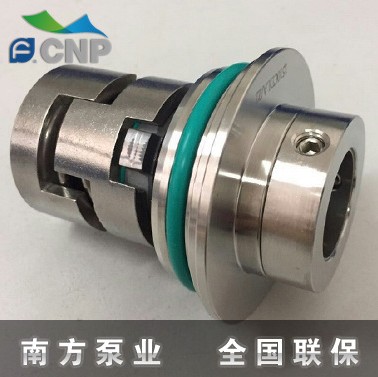

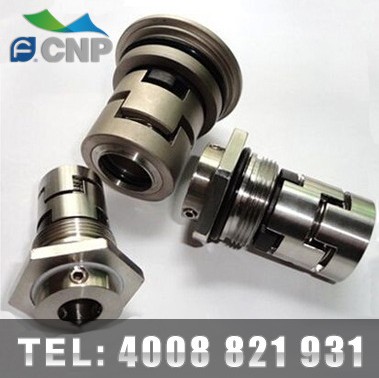

CDL/CDLF120机械密封为南方CDL清水、CDLF轻度腐蚀立式多级泵原厂配套精密轴封，适配标准电机联轴器直连结构，匹配泵底进出同线、拉杆紧固筒体结构。采用单端面多弹簧集装式结构，CDL适配中性无腐蚀流体，CDLF配套防腐材质机封适配弱酸弱碱介质，承压耐磨，适配高压增压、水处理、灌溉多场景，拆装仅需抽出转子总成即可更换。
二、性能及核心优点
- 高压适配结构多弹簧均匀预紧，适配整机PN16高压工况，端面贴合稳定不易渗漏
- 双防腐配置304/316不锈钢金属件可选，分别匹配CDL清水泵、CDLF防腐泵
- 宽温耐候标配FKM氟橡胶，常规耐温-15~105℃，高温款可达120℃锅炉给水工况
- 高硬度摩擦副碳化硅配对抗水垢细微颗粒，工业24小时连续运行寿命更长
- 集装一体式出厂预装校准，装配简单，无需单独调校弹簧压缩量
- 全工况适配覆盖工业增压、水处理、冷却、酸碱输送、农田灌溉多流体场景
三、适用应用领域
- 工业增压：流程供水、高压清洗、消防增压成套设备
- 冷热循环：中央空调冷却、锅炉给水冷凝、机床配套供水
- 水处理：超滤、反渗透、蒸馏设备、泳池水循环输送
- 化工轻工：稀释酸碱、轻度腐蚀工艺流体循环输送
- 农业灌溉：农田喷灌、滴灌增压供水系统
四、机封材质对比表
| 密封型号 | 摩擦副材质 | 弹性密封圈 | 弹簧/轴套材质 | 耐受温度 | 适配工况 |
|---|---|---|---|---|---|
| CDL清水标准款 | 碳化硅+石墨 | FKM氟橡胶 | 304不锈钢 | -15~105℃ | 纯水、冷水、无腐蚀增压灌溉 |
| 高温热水专用款 | 碳化硅+石墨 | 高温氟橡胶 | 304不锈钢 | -15~120℃ | 锅炉给水、高温冷却循环系统 |
| CDLF防腐专用款 | 双碳化硅 | FKM氟橡胶 | 316不锈钢 | -15~105℃ | 弱酸弱碱、泳池、软化水处理 |
| 经济型基础款 | 陶瓷+石墨 | NBR丁腈胶 | 304不锈钢 | -15~60℃ | 短期常温洁净纯水间歇设备 |
五、机封选型说明
1、CDL泵输送常温纯水、灌溉清水、普通冷却循环：选用304碳化硅石墨标准款，性价比最优。
2、锅炉高温给水、70℃以上工业热水系统：选用高温氟橡胶密封，避免胶圈高温老化渗漏。
3、CDLF泵输送弱酸弱碱、泳池水、反渗透软化水：全套316不锈钢双碳化硅防腐机封，抗氯离子腐蚀。
4、小型间歇纯水设备、无高温无腐蚀工况：可选陶瓷石墨经济型密封降低采购成本。
5、介质水垢、细微泥沙较多的高压清洗工况：禁用陶瓷摩擦副，选用双碳化硅耐磨配对。
六、适用的南方水泵型号
- 清水立式多级泵：CDL120全流量全扬程规格机型
- 防腐立式多级泵：CDLF120全系列不锈钢防腐泵
- 适配电机：配套标准2900r/min立式电机，轴径统一匹配CDL/CDLF120转子尺寸
- 适配结构：拉杆螺栓固定、底部进出水同线全系列120规格泵通用
七、安装操作方法
（一）拆卸步骤
- 1、断电停机，关闭进出口阀门，排空泵腔全部介质，完全释放管路压力。
- 2、拆除联轴器固定螺栓，分离电机与泵头，吊离电机组件。
- 3、松开泵头拉杆螺栓，抽出整套转子叶轮总成，放置平整无尘工作台。
- 4、松动机封动环紧定顶丝，拆分动静环总成，无水酒精清洗泵轴水垢杂质。
- 5、检查泵轴有无划痕、毛刺，轴面损伤需打磨修复后再装配新机封。
（二）装配规范
- 1、动静密封镜面禁止裸手、硬物触碰，无尘软布擦拭无油污杂质。
- 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑偏移。
- 3、静环嵌入泵头定位槽，多弹簧均匀分布，保证密封端面完全平行贴合。
- 4、依次复位转子、叶轮，均匀紧固拉杆螺栓，对接联轴器后手动盘车无卡滞，灌满介质再通水试机。
拆装注意事项
- 严禁无水空转调试，干磨高温瞬间烧毁摩擦副，造成永久性渗漏。
- FKM氟橡胶仅清水润滑，禁止涂抹机油黄油，避免胶圈溶胀失效。
- 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换全新机封。
- 酸碱介质拆装佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
- 装配后务必对齐联轴器间隙，不同心会加速机封偏心磨损。
八、养护操作规范
- 每日巡检观察泵头泄漏口有无滴水，记录介质温度、运行噪音与机组压力。
- 月度保养清理进水前置过滤器，拦截泥沙、水垢颗粒，减少密封冲刷磨损。
- 季度检修拆解泵头查看胶圈老化、摩擦副磨损，微量渗漏直接整套更换机封。
- 年度大修完整拆解转子与密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
- 长期停机养护排空泵内全部介质，清水冲洗密封腔体，每月短时通水3分钟防结垢卡死。
九、行业常见FAQ
Q1：CDL120与CDLF120机封可以通用互换吗？
A：外形尺寸一致，腐蚀工况CDLF12必须选用316不锈钢防腐款机封，304款易锈蚀失效。
Q2：新机装配完成后持续滴水渗漏是什么原因？
A：密封面沾杂质、顶丝松动、拉杆受力不均、联轴器不同心，拆解清洁校正后重装。
Q3：输送110℃锅炉水能用普通FKM机封吗？
A：不建议长期运行，需选用专用高温氟橡胶密封组件提升耐热性能。
Q4：反渗透弱酸碱水处理选哪种机封耐用？
A：316不锈钢弹簧搭配双碳化硅摩擦副，抗离子腐蚀、耐介质冲刷。
Q5：机封轻微滴水还能长期连续运行吗？
A：仅可短时应急使用，渗漏会快速扩大，介质渗入电机造成短路烧毁。
Q6：CDL/CDLF120泵能不能无水空转测试密封？
A：绝对禁止，机封依靠输送液体润滑冷却，空转高温直接损毁密封摩擦副。
Q7：陶瓷石墨机适合高压清洗工况吗？
A：不适合，陶瓷脆性大，细微泥沙极易刮伤镜面，高压工况选用碳化硅配对。
Q8：弹簧生锈断裂如何解决？
A：腐蚀流体更换全套316不锈钢机封，定期清理管路减少离子沉积。
Q9：原厂机封和副厂配件差距大吗？
A：副厂弹簧预紧力、轴径公差不匹配，高压高速易偏心磨损，原厂适配120泵故障率更低。
Q10：延长CDL/CDLF120机封使用寿命的方法？
A：加装前置过滤器、严控介质温度、杜绝空转、匹配对应防腐耐磨材质密封件。
同系列南方泵技术参数如下：
| 型号 | 扬程(m) | 流量(m3/h) | 电机功率(KW) | 转速(r/min) |
| CDL120-10 | 18.5 | 120 | 11 | 2950 |
| CDL120-20-2 | 28.5 | 120 | 15 | 2950 |
| CDL120-20-1 | 34.5 | 120 | 18.5 | 2950 |
| CDL120-20 | 40 | 120 | 22 | 2950 |
| CDL120-30-2 | 49 | 120 | 30 | 2950 |
| CDL120-30-1 | 55.5 | 120 | 30 | 2950 |
| CDL120-30 | 61 | 120 | 30 | 2950 |
| CDL120-40-2 | 69 | 120 | 37 | 2950 |
| CDL120-40-1 | 76 | 120 | 37 | 2950 |
| CDL120-40 | 81 | 120 | 45 | 2950 |
| CDL120-50-2 | 90 | 120 | 45 | 2950 |
| CDL120-50-1 | 97 | 120 | 45 | 2950 |
| CDL120-50 | 101.5 | 120 | 55 | 2950 |
| CDL120-60-2 | 110 | 120 | 55 | 2950 |
| CDL120-60-1 | 118 | 120 | 55 | 2950 |
| CDL120-60 | 123 | 120 | 75 | 2950 |
| CDL120-70-2 | 130 | 120 | 75 | 2950 |
| CDL120-70-1 | 137.5 | 120 | 75 | 2950 |
| CDL120-70 | 145 | 120 | 75 | 2950 |
