原装南方泵机械密封

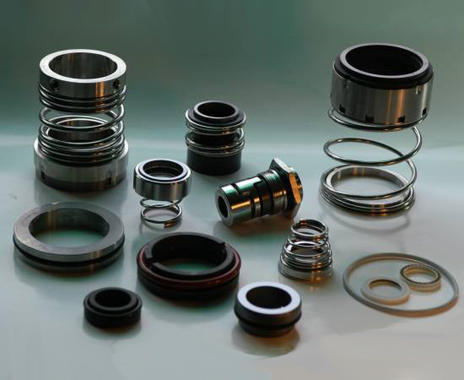

一、产品说明

　　本款为南方原厂分体式机械密封，采用单端面非平衡结构，拔叉传动设计，适配任意旋向泵轴；整体零件分离式组装，适配油、水循环类离心泵。标准运行参数：承压≤0.6MPa，介质温度-30～120℃，线速度≤20m/s，适配多款南方立式、卧式不锈钢泵，原厂配件密封性稳定、拆装维护便捷。

二、结构与核心优势

• 单端面非平衡结构适配低压水、油循环工况，结构简单，采购与维修成本更低
• 拔叉传动设计传动扭矩均匀，正反转均可适配，无旋向限制，通用性强
• 分体分离式配件动静环、弹簧、轴套独立拆分，单部件损坏可单独更换，无需整套替换
• 宽温宽工况适配覆盖低温防冻液至120℃热水、导热油，低压循环系统通用
• 原厂精密加工密封镜面无毛刺，弹簧弹力均衡，长期运行渗漏量极小

三、适用应用领域

• 水循环系统：中央空调冷却循环、锅炉热水循环、机床水冷机组
• 油循环系统：液压油循环、导热油加热设备、润滑油输送泵
• 通用增压：小型清水增压、清洗设备供水、小型暖通循环泵

四、机封材质对比表

五、选型说明

　　1、常温清水、小型冷水循环设备：选用陶瓷+石墨NBR经济型，性价比最高。

　　2、70℃以上热水、锅炉给水清水泵：选用碳化硅+石墨氟橡胶通用款，耐高温抗老化。

　　3、导热油、液压油循环泵：选用双碳化硅油专用款，耐油溶胀、耐磨耐高温。

　　4、泳池、稀弱酸弱碱循环工况：全套316不锈钢双碳化硅防腐款，抵御介质锈蚀弹簧。

　　5、介质温度低于-20℃低温防冻液：统一选配FKM氟橡胶密封，杜绝低温变硬渗漏。

　　6、工况压力接近0.6MPa上限：优先双碳化硅摩擦副，提升高压耐磨性能。

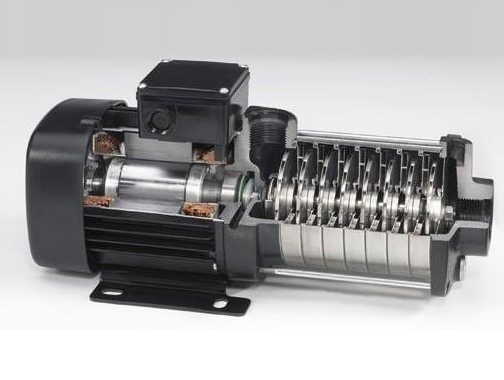

六、适用的南方水泵型号

• 立式多级：CDL1/2/3/4老款分体腔体、CDM轻型立式多级泵
• 卧式单级：MS/MSS、CHL、CHM不锈钢卧式循环离心泵
• 管道循环：TD立式管道循环泵、小型暖通冷却泵
• 适配条件：泵轴线速度≤20m/s、系统压力≤0.6MPa，不分泵旋转方向均可装配

七、安装操作方法

（一）拆卸步骤

• 1、断电悬挂检修警示牌，关闭进出口阀门，排空泵内水/油，完全释放管路压力。
• 2、拆除联轴器固定螺栓，分离电机，留出充足拆装操作空间。
• 3、拆解泵端盖，抽出叶轮转子，取下旧分体机封全部配件。
• 4、无水酒精擦拭泵轴，去除油垢、水垢、毛刺，轴面划痕需打磨平整。
• 5、分类清理动环、静环、弹簧、轴套，磕碰破损配件直接报废更换。

（二）装配规范

• 1、佩戴无尘手套，禁止裸手触碰密封镜面，软布擦拭无油污粉尘。
• 2、轴套平稳套入泵轴，拔叉传动座对准卡槽，均匀锁紧紧定螺钉防打滑。
• 3、依次装入弹簧、动环组件，静环嵌入端盖定位槽，保证两端面完全贴合平行。
• 4、复位叶轮、端盖，对角均匀紧固螺栓，校正联轴器同轴度；手动盘车无卡滞，灌满介质后试机。

拆装注意事项

• 严禁无水/无油空转试机，干磨瞬间高温烧毁石墨摩擦副，永久失效渗漏。
• NBR胶不可长期接触热油，油循环必须使用FKM氟橡胶密封圈。
• 密封镜面出现划痕、崩边无法修复，必须更换整套摩擦副组件。
• 拔叉卡槽错位会造成传动失效、偏心磨损，装配务必对准卡位。
• 介质含泥沙工况前端必须加装过滤器，硬质颗粒会快速划伤密封面。

八、养护操作规范

• 每日巡检观察密封泄漏口滴漏量，记录介质温度、系统压力、运行噪音。
• 月度保养清洗前端过滤器，检查弹簧弹性、密封圈有无硬化变形。
• 季度检修拆解端盖查看摩擦副磨损，微量渗漏直接更换对应密封配件。
• 年度大修全部更换橡胶密封圈，清理弹簧锈蚀，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内油/水，清水冲洗密封腔体，每月短时运行3分钟防卡死。

九、常见FAQ

Q1：这款分体拔叉机封正反泵轴都能用吗？

　　A：可以，产品设计无旋向限制，顺时针、逆时针旋转水泵均可适配安装。

Q2：导热油泵能用NBR丁腈胶密封吗？

　　A：不可以，丁腈胶遇热油会溶胀开裂，油介质必须选用FKM氟橡胶款。

Q3：运行压力超过0.6MPa还能使用本机封吗？

　　A：不建议，本机封为非平衡低压结构，超压会出现持续喷水漏油，需更换平衡型机封。

Q4：机封轻微滴水漏油可以继续长期运行吗？

　　A：仅短时应急，渗漏会持续扩大，介质渗入电机造成短路烧毁。

Q5：分体机封单个配件损坏需要整套更换吗？

　　A：不用，分体分离结构可单独更换动环、静环、弹簧、密封圈任一配件。

Q6：零下25℃防冻液循环选哪种材质？

　　A：必须选用FKM氟橡胶密封，NBR低温易变硬失去密封弹性。

Q7：陶瓷石墨机适合导热油高温工况吗？

　　A：不适合，陶瓷导热差易热裂，油循环优先双碳化硅摩擦副。

Q8：装配后机封偏心磨损是什么原因？

　　A：拔叉未卡紧、顶丝单边锁紧、联轴器不同心，校正卡位与同轴度即可解决。

Q9：原厂分体机封和副厂差距大吗？

　　A：副拔叉卡位、弹簧弹力公差大，高速易打滑渗漏，原厂适配故障率更低。

Q10：如何延长分体拔叉机封使用寿命？

　　A：加装过滤器、严控压力温度、杜绝空转、按介质匹配对应材质密封。
