南方泵业CHL/CHLF4系列卧式多级离心泵机械密封

一、产品说明

　　CHL/CHLF4机械密封为南方CHL4清水、CHLF4防腐卧式多级离心泵原厂配套密封件，适配304/316不锈钢泵体，采用单端面非平衡拔叉分离结构，分老款分体、新款一体化预装两种结构。匹配整机低噪、轻量化特性，耐轻度氯离子腐蚀，适配常温及高温洁净水循环，拆装检修便捷，原厂尺寸精准匹配，长期运行渗漏率低。

二、性能及核心优点

• 低噪平稳适配弹簧受力均匀，摩擦副精密研磨，匹配泵2900r/min低噪运转工况
• 双防腐配套304、316不锈钢金属件可选，CHLF4标配316弹簧抵御水体离子锈蚀

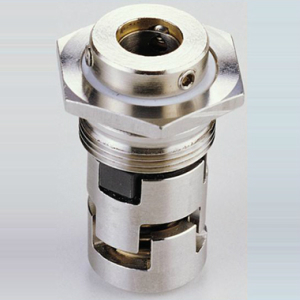

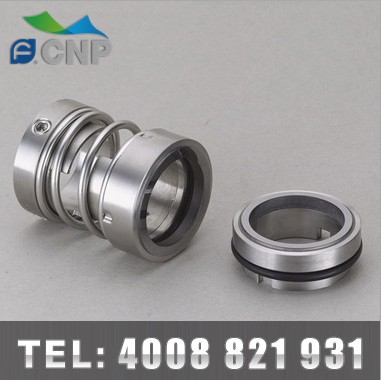

• 新旧两款可选新款一体化预装总成，自带防转限位，装配简单；老款分体适配老式设备
• 小巧轻量化尺寸适配CHL4狭小密封腔，不占用泵内部空间，重量轻便
• 耐磨抗水垢碳化硅摩擦副抗细微颗粒冲刷，延长密封使用寿命
• 宽温适用标准款耐温-15~105℃，高温定制款可达120℃热水工况

三、适用应用领域

• 暖通系统：中央空调冷热循环机组、工业冷却供水管路
• 水处理设备：纯水、软化水、净水增压输送系统
• 工业配套：工件清洗设备循环供水机组
• 水产行业：水产养殖水循环、水体增氧输送设备

四、机封材质对比表

五、机封选型说明

　　1、普通中央空调冷水、常温纯水循环：选用304碳化硅石墨EPDM标准款，性价比最优。

　　2、70℃以上高温热水循环冷却系统：更换FKM氟橡胶高温密封，防止胶圈高温硬化开裂渗漏。

　　3、水产养殖、软化含氯离子水体：全套316不锈钢双碳化硅防腐机封，避免弹簧锈蚀失效。

　　4、无高温、无腐蚀短期小型纯水设备：可选陶瓷石墨经济型密封降低采购成本。

　　5、管路水垢、杂质较多工况：禁用陶瓷摩擦副，选用双碳化硅耐磨配对延长寿命。

　　6、区分新旧泵体：老款分体机封、新款一体化总成尺寸互不通用，核对泵铭牌生产年份再选购。

六、适配南方水泵型号

• 清水卧式多级泵：CHL4-20、CHL4-30、CHL4-40全功率规格
• 防腐卧式多级泵：CHLF4-20、CHLF4-30、CHLF4-40全系列不锈钢机型
• 配套电机：0.37kW、0.55kW、0.75kW标准2900r/min卧式电机通用机封
• 区分结构：同型号分老款分体式、新款一体化预装式，不可交叉替换

七、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出水阀门，排空泵腔介质，完全释放管路压力。
• 2、松开泵头抱箍螺栓，分离泵头腔体，抽出转子、叶轮总成。
• 3、老款分体：松开两点顶丝拆分动静环；新款一体化直接整体取下机封总成。
• 4、无水酒精清洗泵轴水垢、杂质，检查轴面有无划痕毛刺，破损需修复后装配新机封。

（二）装配规范

• 1、动静密封镜面禁止裸手、硬物触碰，无尘软布擦拭无油污杂质。
• 2、新款一体化直接套入泵轴，顶丝对准轴平面均匀锁紧；老款需校准弹簧压缩量。
• 3、静环嵌入泵座定位槽，保证密封端面完全平行贴合。
• 4、依次复位叶轮、转子，对角分次紧固抱箍螺栓，手动盘车无卡滞再通水试机。

拆装注意事项

• 严禁无水空转调试，干磨高温瞬间烧毁摩擦副，造成永久渗漏。
• EPDM胶圈仅清水润滑，禁止涂抹机油、黄油，避免胶圈溶胀失效。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换全新机封。
• 拆装腐蚀介质设备，佩戴耐酸碱手套，防止液体喷溅灼伤。
• 新老款机封尺寸不兼容，严禁强行装配，会造成持续漏水、轴磨损。

八、养护操作规范

• 每日巡检观察泵泄漏排水口有无滴水，记录介质温度、机组运行噪音。
• 月度保养拆卸清洗进水前置过滤器，拦截水垢、细微固体颗粒杂质。
• 季度检修拆解泵头查看胶圈老化、摩擦副磨损，微量渗漏整套更换机封。
• 年度大修完整拆解转子与密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内全部水体，清水冲洗密封腔体，每月短时通水3分钟防结垢卡死。

九、行业常见FAQ

Q1：CHL4与CHLF4机封能否直接互换使用？

　　A：外形尺寸通用，但水产、弱腐蚀工况CHLF4必须选用316不锈钢防腐款机封。

Q2：CHL4新旧款机封可以通用吗？

　　A：不通用，腔体、轴套装配尺寸不同，强行安装会漏水、磨损泵轴，需核对泵铭牌选型。

Q3：新机装配后持续滴水渗漏是什么原因？

　　A：密封面沾水垢杂质、顶丝松动、抱箍受力不均，拆解清洁均匀紧固后重装。

Q4：输送90℃热水可以用EPDM胶圈机封吗？

　　A：不建议长期高温运行，需更换FKM氟橡胶耐高温密封组件。

Q5：水产养殖水循环选用哪种机封更耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗氯离子腐蚀、耐磨抗冲刷。

Q6：机封轻微滴水还能长期运行吗？

　　A：仅可临时短时使用，渗漏会持续扩大，极易进水烧毁电机，建议尽快更换。

Q7：CHL4水泵能否无水空转调试机械密封？

　　A：绝对禁止，机封依靠水体润滑冷却，空转高温直接损毁摩擦副密封面。

Q8：陶瓷石墨机适合高温热水循环系统吗？

　　A：不适合，陶瓷热稳定性差，高温易开裂，热水选用碳化硅配对摩擦副。

Q9：弹簧生锈失效该如何处理？

　　A：腐蚀水体更换全套316不锈钢机封，定期清理管路减少离子沉积锈蚀弹簧。

Q10：原厂机封和副厂配件差别大吗？

　　A：副厂弹簧预紧力、轴径公差不匹配，高速偏心磨损快，原厂适配CHL4泵故障率更低。
