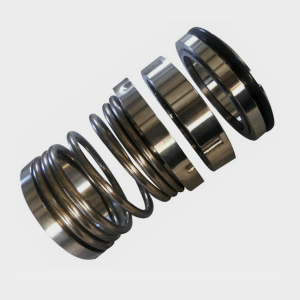

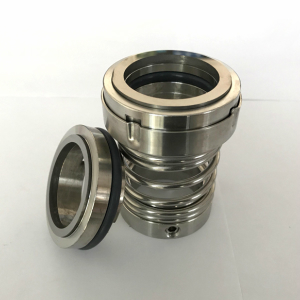

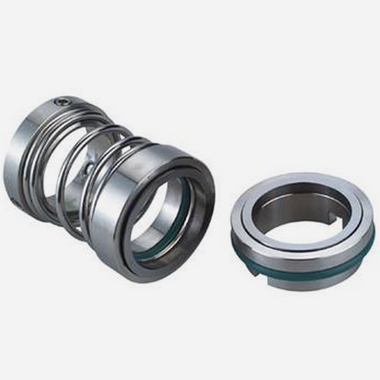

南方泵业CHL/CHLF12系列卧式多级离心泵机械密封

一、产品说明

　　CHL/CHLF12机械密封为南方CHL/CHLF12卧式多级离心泵原厂配套精密密封件，适配304/316全不锈钢过流泵体，采用单端面非平衡拔叉分离式结构，适配2900r/min标准转速。整机匹配泵低噪、小巧轻量化特性，耐轻度酸碱离子腐蚀，耐磨抗水垢，拆装无需整体拆解设备，适配纯水、冷热循环等洁净介质长期连续运行。

二、性能及核心优点

• 低噪平稳运转弹簧弹力均匀，摩擦副高精度研磨，匹配泵低噪音整机运行特性
• 双防腐材质配套分304、316不锈钢金属套件，适配清水、含微量氯离子水体
• 紧凑轻量化结构尺寸适配CHL12狭小密封腔体，重量轻，不占用泵内部空间
• 长效耐磨防渗高硬度摩擦副抗水垢、细微颗粒冲刷，长期运行渗漏概率低
• 整机材质兼容与CHL清水款、CHLF防腐款不锈钢泵无电化学腐蚀问题
• 拆装检修便捷仅抽出转子芯轴即可更换密封，无需拆分电机与管路

三、适用应用领域

• 暖通系统：中央空调冷热循环机组、工业冷却供水管路
• 水处理设备：纯水、软化水、净水增压输送系统
• 工业配套：工件清洗设备循环供水机组
• 水产行业：水产养殖水循环、水体增氧输送设备

四、机封材质对比表

五、机封选型说明

　　1、普通中央空调冷水、常温纯水循环：选用304不锈钢+EPDM标准款，性价比最高。

　　2、70℃以上高温热水供热冷却系统：更换FKM氟橡胶高温密封，防止胶圈高温硬化开裂渗漏。

　　3、水产养殖、软化含氯离子水体：全套316不锈钢防腐机封，避免弹簧锈蚀失效。

　　4、无高温、无腐蚀短期小型纯水设备：可选陶瓷石墨经济型密封降低采购成本。

　　5、管路水垢、杂质较多工况：禁用陶瓷摩擦副，选用双碳化硅耐磨配对延长使用寿命。

六、适用的南方水泵型号

• 清水卧式多级泵：CHL12全规格（CHL12-10、CHL12-20、CHL12-30）
• 防腐卧式多级泵：CHLF12全系列不锈钢防腐机型
• 配套电机：0.75kW、1.2kW、1.6kW标准2900r/min卧式电机通用机封

七、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出水阀门，排空泵腔介质，完全释放管路压力。
• 2、松开泵头抱箍螺栓，分离泵头腔体，抽出转子、叶轮总成。
• 3、松动机封紧定顶丝，拆分动静环，酒精清洗泵轴水垢、杂质。
• 4、检查泵轴表面有无划痕毛刺，轴面破损需修复后再装配新机封。

（二）装配规范

• 1、动静密封镜面禁止裸手、硬物触碰，无尘软布擦拭干净无油污。
• 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑偏移。
• 3、静环嵌入泵座定位槽，弹簧压缩量遵循原厂标准，保证端面完全贴合。
• 4、依次复位叶轮、转子，对角均匀紧固抱箍，手动盘车无卡滞再通水试机。

拆装注意事项

• 严禁无水空转调试，干磨高温会瞬间烧毁摩擦副，造成永久性渗漏。
• EPDM胶圈仅用水润滑，禁止涂抹机油、黄油，避免胶圈溶胀失效。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换全新机封。
• 水产、软水工况拆装后清理前置过滤器，减少杂质持续冲刷密封。

八、养护操作规范

• 每日巡检观察泵泄漏口有无滴水，记录介质温度、机组运行噪音。
• 月度保养拆卸清洗进水前置过滤器，拦截水垢、细微固体颗粒。
• 季度检修拆解泵头查看胶圈老化、摩擦副磨损，微量渗漏整套更换密封。
• 年度大修完整拆解转子与机封总成，更换全部橡胶密封圈，打磨泵轴毛刺。
• 长期停机养护排空泵内水体，清水冲洗密封腔，每月短时通水3分钟防结垢卡死。

九、常见FAQ

Q1：CHL12与CHLF12机封能否直接互换使用？

　　A：外形尺寸通用，但水产、弱腐蚀介质工况CHLF12必须选用316防腐款机封。

Q2：新机装配后持续滴水渗漏是什么原因？

　　A：密封面沾水垢杂质、顶丝松动、抱箍受力不均，拆解清洁均匀紧固后重装。

Q3：输送90℃热水能用EPDM胶圈机封吗？

　　A：不建议长期高温运行，需更换FKM氟橡胶耐高温密封组件。

Q4：水产养殖水循环选哪种机封更耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗氯离子腐蚀、耐磨抗冲刷。

Q5：机封轻微滴水还能长期运行吗？

　　A：仅可临时短时使用，渗漏会持续扩大，易进水烧毁电机，建议尽快更换。

Q6：CHL12水泵能否无水空转调试机封？

　　A：绝对禁止，机封依靠水体润滑冷却，空转高温直接损毁摩擦副密封面。

Q7：陶瓷石墨机适合高温热水循环系统吗？

　　A：不适合，陶瓷热稳定性差，高温易开裂，热水选用碳化硅配对摩擦副。

Q8：弹簧生锈失效如何处理？

　　A：腐蚀水体更换全套316不锈钢机封，定期清理管路减少离子沉积锈蚀弹簧。

Q9：原厂机封和副厂配件差别大吗？

　　A：副厂弹簧预紧力、轴径公差不匹配，高速偏心磨损快，原厂适配CHL12故障率更低。

Q10：延长CHL12机封使用寿命的方法？

　　A：加装进水前置过滤器、控制介质温度、杜绝空转、匹配对应防腐耐磨材质密封。
