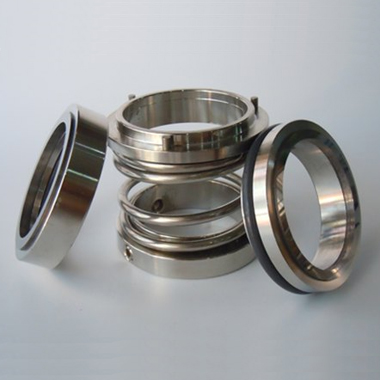

南方泵业CHL/CHLF20系列卧式多级离心泵机械密封

一、产品说明

　　CHL/CHLF20机械密封为南方CHL、CHLF20卧式轻型多级离心泵原厂配套密封件，适配整机304/316不锈钢过流结构，采用单弹簧集装式密封结构，匹配低噪整机运行特性。整套密封体积小巧、轻量化，适配清水、轻度腐蚀介质，耐磨抗老化，使用寿命长，拆装检修便捷，专为中央空调、水处理循环设备设计。

二、性能及核心优点

• 低噪适配结构弹簧弹力均匀，摩擦副运行平稳，匹配CHL泵低噪音整机特性
• 轻腐蚀适配分304、316两种金属配件，适配软水、低氯离子轻度腐蚀水体
• 紧凑轻量化整机体积小、重量轻，适配卧式多级泵狭小密封腔空间
• 长寿命耐磨高精度研磨动静环，耐水垢轻微冲刷，不易渗漏
• 配套不锈钢泵体与CHL清水款、CHLF防腐款不锈钢泵完美匹配，无材质电化学腐蚀

三、适用应用领域

• 暖通系统：家用、工业中央空调冷热循环、冷却机组供水
• 水处理设备：纯水、软化水、净水增压输送系统
• 工业配套：工业清洗设备循环供水
• 水产行业：水产养殖水循环、增氧供水管路

四、机封材质对比表

五、机封选型说明

　　1、普通中央空调冷水、常温纯水循环：选用304+EPDM标准款，性价比最高。

　　2、70℃以上热水循环冷却系统：更换氟橡胶高温密封，避免胶圈高温硬化渗漏。

　　3、水产养殖、软化水、含微量氯离子介质：全套316不锈钢防腐机封，防止弹簧锈蚀。

　　4、无高温、无腐蚀小型纯水设备短期使用：可选陶瓷石墨经济型密封降低成本。

　　5、介质水垢较多工况：禁止陶瓷配对，选用双碳化硅摩擦副提升耐磨性能。

六、适用的南方水泵型号

• 清水型：CHL20卧式轻型多级离心泵全功率规格
• 防腐型：CHLF20不锈钢防腐卧式多级离心泵全系列
• 配套功率：0.37kW~4kW卧式多级标准电机通用机封

七、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出水阀门，排空泵腔内部全部介质，完全泄压。
• 2、松开泵头抱箍螺栓，分离泵头腔体，依次取出叶轮、转子总成。
• 3、松动机封紧定顶丝，分离动环、静环组件，酒精清洗泵轴水垢杂质。
• 4、检查泵轴表面有无划痕、毛刺，轴面破损需修复后再装配新机封。

（二）装配规范

• 1、动静密封镜面禁止裸手触碰，无尘酒精擦拭干净无油污杂质。
• 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑偏移。
• 3、静环嵌入密封座定位槽，弹簧压缩量遵循原厂标准，保证端面完全贴合。
• 4、依次复位转子、叶轮，对角均匀紧固抱箍螺栓，手动盘车无卡滞再通水试机。

拆装注意事项

• 严禁无水空转测试，干磨高温会瞬间烧毁摩擦副，造成永久渗漏。
• EPD胶圈装配仅用水润滑，不可涂抹机油、黄油，避免胶圈溶胀失效。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换机封。
• 水产、软化水工况拆装后清理管路滤网，减少杂质冲刷密封。

八、养护操作规范

• 每日巡检观察泵泄漏口有无滴水，记录介质运行温度、机组噪音。
• 月度保养清理进水前置过滤器，拦截水垢、细微颗粒杂质。
• 季度检修拆解泵头查看胶圈老化、摩擦副磨损，微量渗漏整套更换密封。
• 年度大修完整拆解转子与机封总成，更换全部橡胶密封圈，打磨泵轴毛刺。
• 长期停机养护排空泵内水体，清水冲洗密封腔，每月短时通水运行3分钟防结垢。

九、常见FAQ

Q1：CHL20和CHLF20机封能否直接互换？

　　A：外形尺寸通用，水产、软水等腐蚀工况CHLF20必须选用316防腐款机封。

Q2：新机装配后持续滴水渗漏是什么原因？

　　A：密封面沾水垢杂质、顶丝松动、抱箍受力不均，拆解清洁后均匀紧固重装。

Q3：输送90℃热水可以用EPDM胶圈机封吗？

　　A：不建议长期高温运行，需更换FKM氟橡胶高温密封组件。

Q4：水产养殖水循环选哪种机封更耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗氯离子锈蚀、耐磨。

Q5：机轻微滴水还能持续运行吗？

　　A：仅可临时短时间使用，渗漏会持续扩大，易进水烧毁电机，尽快更换。

Q6：CHL20泵能否无水空转调试机封？

　　A：绝对禁止，机封依靠水体润滑冷却，空转高温直接损毁摩擦副。

Q7：陶瓷石墨机适合热水循环系统吗？

　　A：不适合，陶瓷热稳定性差，高温易开裂，热水选用碳化硅配对摩擦副。

Q8：弹簧生锈失效怎么解决？

　　A：腐蚀水体更换316不锈钢全套机封，定期清理管路减少离子沉积。

Q9：原厂机封和副厂配件差别大吗？

　　A：副厂弹簧预紧力、轴径公差不匹配，高速偏心磨损快，原厂适配CHL20泵故障率更低。

Q10：延长CHL机封使用寿命的方法？

　　A：加装进水过滤器、控制介质温度不超额定值、杜绝空转、匹配对应防腐耐磨材质密封。
