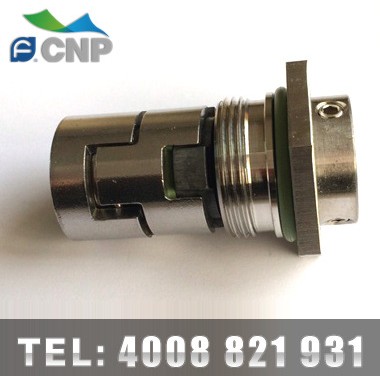

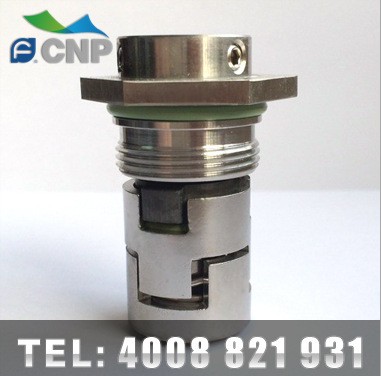

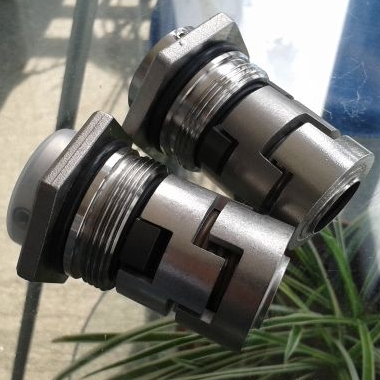

南方泵业CDL/CDLF32系列离心泵机械密封

一、产品说明

　　CDL/CDLF32机械密封为南方原厂集装式配套轴封，适配该系列立式多级泵。泵采用标准电机联轴器直连、拉杆锁紧耐压筒体、底部同线进出水结构；CDL配套304材质机封输送中性清水，CDLF搭配316防腐机封适配弱酸、泳池等轻度腐蚀介质。采用多弹簧平衡式结构，高压密封稳定，整机拆装便捷，适配多行业连续流体输送工况。

二、性能及核心优点

• 高压密封稳定多弹簧圆周均匀分布，预紧力均衡，高压工况密封端面贴合紧密，不易渗漏
• 分介质适配304标准、316防腐两套金属配件，杜绝介质与泵体产生电化学锈蚀
• 宽温密封胶件标配FKM氟橡胶，常规耐温-15~105℃，高温定制款可达120℃锅炉给水工况
• 高耐磨摩擦副碳化硅配对组合，抵御水垢、细微泥沙冲刷，大幅延长连续运行寿命
• 预装一体化总成出厂校准弹簧压缩量，现场无需单独调校，降低装配失误概率
• 全行业适配覆盖工业增压、空调冷却、纯水净化、酸碱输送、农田灌溉场景

三、适用应用领域

• 工业增压：流程供水、高压清洗设备、消防增压成套机组
• 冷热输送：中央空调循环、锅炉给水冷凝、机床配套供水系统
• 水处理：超滤、反渗透、蒸馏设备、泳池水循环输送
• 轻工化工：稀释弱酸、弱碱工艺流体循环输送
• 农业灌溉：农田喷灌、滴灌增压供水设备

四、机封材质对比表

五、选型说明

　　1、CDL泵输送常温纯水、灌溉清水、常规冷却：选用304碳化石墨标准款，性价比最优。

　　2、锅炉高温给水、工业高温水循环：选用高温氟橡胶密封，防止胶圈高温老化开裂渗漏。

　　3、CDLF泵输送弱酸弱碱、泳池含氯水体、软化水：全套316不锈钢双碳化硅防腐机封，抵御离子锈蚀。

　　4、无高温、无腐蚀小型间歇纯水设备：可选陶瓷石墨经济型密封降低采购成本。

　　5、介质含泥沙、水垢高压清洗工况：禁用陶瓷摩擦副，选用双碳化硅提升耐磨性能。

六、适用的南方水泵型号

• 清水立式多级泵：CDL32全级数机型（CDL32-10、CDL32-20、CDL32-30、CDL32-40全功率规格）
• 防腐立式多级泵：CDLF32全系列不锈钢防腐泵
• 适配电机：配套2900r/min标准立式二极电机，轴径统一匹配32规格转子总成
• 适配结构：底部同线进出水、拉杆螺栓紧固筒体全系列32泵通用

七、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出口阀门，排空泵腔全部介质，完全释放管路压力。
• 2、拆除联轴器固定螺栓，分离并吊离电机，留出充足拆装操作空间。
• 3、松开泵头拉杆螺栓，完整抽出整套转子叶轮总成，放置无尘工作台。
• 4、松动机封动环紧定顶丝，拆分动静环，无水酒精清洗泵轴水垢、杂质。
• 5、检查泵轴有无划痕、毛刺，轴面损伤需打磨修复后方可装配新机封。

（二）装配规范

• 1、动静密封镜面禁止裸手、硬物触碰，无尘软布擦拭至无油污杂质。
• 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑偏移。
• 3、静环嵌入泵头定位槽，多弹簧均匀分布，保证密封端面完全平行贴合。
• 4、依次复位转子、叶轮，对角均匀紧固拉杆螺栓，校正联轴器同轴度，手动盘车无卡滞，灌满介质后再通电试机。

拆装注意事项

• 严禁无水空转调试，干磨高温会瞬间烧毁摩擦副，造成永久性渗漏。
• FKM氟橡胶仅清水润滑，禁止涂抹机油、黄油，避免胶圈溶胀失效。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换全新机封。
• 酸碱介质拆装佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 联轴器不同心会造成机封高速偏心磨损，装配后务必校正间隙。

八、养护操作规范

• 每日巡检观察泵泄漏口有无滴水，记录介质温度、运行噪音、系统工作压力。
• 月度保养清理进水前置过滤器，拦截泥沙、水垢颗粒，减少密封冲刷磨损。
• 季度检修拆解泵头查看胶圈老化、摩擦副磨损，微量渗漏直接整套更换机封。
• 年度大修完整拆解转子与密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内全部介质，清水冲洗密封腔体，每月短时通水3分钟防结垢卡死。

九、常见FAQ

Q1：CDL32与CDLF32机封能否直接互换？

　　A：外形尺寸通用，腐蚀工况CDLF32必须选用316不锈钢防腐款，304款易锈蚀失效。

Q2：新机装配完成后持续滴水是什么原因？

　　A：密封面沾染杂质、顶丝松动、拉杆受力不均、联轴器不同心，清洁校正后重装即可。

Q3：输送110℃锅炉水可用普通FKM机封吗？

　　A：不建议长期使用，需选用专用高温氟橡胶密封组件提升耐热上限。

Q4：反渗透弱酸碱水处理选哪种机封耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗离子腐蚀、耐介质长期冲刷。

Q5：机封轻微滴水还能长期连续运行吗？

　　A：仅可短时应急使用，渗漏会快速扩大，介质渗入电机引发短路烧毁。

Q6：CDL/CDLF32泵可以无水空转测试密封吗？

　　A：绝对禁止，机封依靠输送液体润滑冷却，空转高温直接损毁摩擦副。

Q7：陶瓷石墨机适配高压清洗工况吗？

　　A：不适配，陶瓷脆性大，泥沙极易刮伤镜面，高压工况选用碳化硅配对。

Q8：弹簧生锈断裂如何处理？

　　A：腐蚀流体更换全套316不锈钢机封，定期清理管路减少离子沉积。

Q9：原厂与副厂机封差距大吗？

　　A：副厂弹簧预紧力、轴径公差不匹配，高压高速易偏心磨损，原厂适配32泵故障率更低。

Q10：延长CDL/CDLF32机封使用寿命的方法？

　　A：加装前置过滤器、严控介质温度、杜绝空转、根据流体匹配对应防腐耐磨密封。
