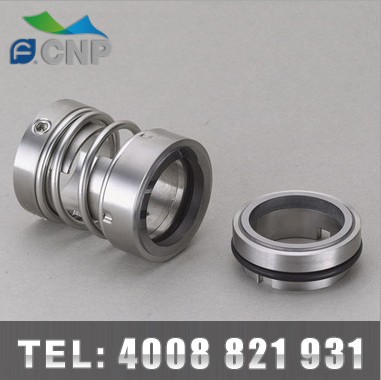

南方泵业CHL/CHLF8系列卧式多级离心泵机械密封

一、产品说明

　　CHL/CHLF8机械密封为南方CHL8清水、CHLF8防腐卧式多级离心泵原厂配套精密密封件，适配304/316不锈钢冲压泵体，采用单弹簧内装式分离结构，匹配整机低噪、轻量化设计。密封腔体适配8流量规格泵体，摩擦副经高精度研磨，耐清水、弱氯离子介质腐蚀，拆装无需拆分电机管路，适配冷热洁净介质长期连续循环工况，原厂尺寸精准，现货充足。

二、性能及核心优点

• 低噪平稳运行单弹簧弹力分布均匀，适配2900r/min标准转速，运行震动小、噪音低
• 双防腐配套304、316不锈钢弹簧轴套可选，分别适配清水、弱腐蚀水体工况
• 耐磨抗水垢碳化硅配对摩擦副，抵御管路细微泥沙、水垢冲刷，延长使用寿命
• 紧凑适配腔体专为CHL8中型泵腔设计，体积小巧，装配空间适配度高
• 宽温适配EPDM款耐温-15~90℃，氟橡胶高温款可达105℃热水环境
• 检修便捷仅拆卸泵头抱箍即可取出整套密封，整机无需移位拆解

三、适用应用领域

• 暖通空调：中央空调冷热循环机组、工业冷却供水系统
• 水处理设备：纯水、软化水、净水增压输送管路
• 工业配套：工件清洗设备循环供水机组
• 水产行业：水产养殖水循环、水体增氧输送设备

四、机封材质对比表

五、机封选型说明

　　1、普通中央空调冷水、常温纯水循环：选用304碳化硅+EPDM标准款，性价比最优。

　　2、70℃以上高温热水循环冷却系统：更换FKM氟橡胶高温密封，防止胶圈高温硬化开裂渗漏。

　　3、水产养殖、软化含氯离子水体：全套316不锈钢双碳化硅防腐机封，避免弹簧锈蚀失效。

　　4、无高温、无腐蚀短期小型纯水设备：可选陶瓷石墨经济型密封降低采购成本。

　　5、管路水垢、杂质较多工况：禁用陶瓷摩擦副，选用双碳化硅耐磨配对延长寿命。

六、适配南方水泵型号

• 清水卧式多级泵：CHL8-10、CHL8-20、CHL8-30、CHL8-40全功率规格
• 防腐卧式多级泵：CHLF8-10、CHLF8-20、CHLF8-30、CHLF8-40全系列不锈钢机型
• 配套电机：0.75kW、1.1kW、1.5kW标准2900r/min卧式二极电机通用机封

七、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出水阀门，排空泵腔介质，完全释放管路压力。
• 2、松开泵头抱箍螺栓，分离泵头腔体，抽出转子、叶轮总成。
• 3、固定电机尾部轴，松动机封固定顶丝，拆分动静环组件，无水酒精清洗泵轴水垢杂质。
• 4、检查泵轴表面有无划痕毛刺，轴面破损需打磨修复后再装配新机封。

（二）装配规范

• 1、动静密封镜面禁止裸手、硬物触碰，无尘软布擦拭无油污杂质。
• 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑偏移。
• 3、静环嵌入泵座定位槽，弹簧压缩量遵循原厂标准，保证密封端面完全平行贴合。
• 4、依次复位叶轮、转子，对角分次紧固抱箍螺栓，手动盘车无卡滞再通水试机。

拆装注意事项

• 严禁无水空转调试，干磨高温瞬间烧毁摩擦副，造成永久性渗漏。
• EPDM胶圈仅清水润滑，禁止涂抹机油、黄油，避免胶圈溶胀失效。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换全新机封。
• 输送腐蚀水体拆装时，佩戴耐酸碱手套，防止液体喷溅灼伤。
• 装配后必须灌满介质再开机，禁止空载试运行。

八、养护操作规范

• 每日巡检观察泵泄漏排水口有无滴水，记录介质温度、机组运行噪音。
• 月度保养拆卸清洗进水前置过滤器，拦截水垢、细微固体颗粒杂质。
• 季度检修拆解泵头查看胶圈老化、摩擦副磨损，微量渗漏整套更换机封。
• 年度大修完整拆解转子与密封总成，更换全部橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内全部水体，清水冲洗密封腔体，每月短时通水3分钟防结垢卡死。

九、行业常见FAQ

Q1：CHL8与CHLF8机封能否直接互换使用？

　　A：外形尺寸通用，但水产、弱腐蚀工况CHLF8必须选用316不锈钢防腐款机封。

Q2：新机装配后持续滴水渗漏是什么原因？

　　A：密封面沾水垢杂质、顶丝松动、抱箍受力不均，拆解清洁均匀紧固后重装。

Q3：输送90℃热水可以用EPDM胶圈机封吗？

　　A：不建议长期高温运行，需更换FKM氟橡胶耐高温密封组件。

Q4：水产养殖水循环选用哪种机封更耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗氯离子腐蚀、耐磨抗冲刷。

Q5：机封轻微滴水还能长期运行吗？

　　A：仅可临时短时使用，渗漏会持续扩大，极易进水烧毁电机，建议尽快更换。

Q6：CHL8水泵能否无水空转调试机械密封？

　　A：绝对禁止，机封依靠水体润滑冷却，空转高温直接损毁摩擦副密封面。

Q7：陶瓷石墨机适合高温热水循环系统吗？

　　A：不适合，陶瓷热稳定性差，高温易开裂，热水选用碳化硅配对摩擦副。

Q8：弹簧生锈失效该如何处理？

　　A：腐蚀水体更换全套316不锈钢机封，定期清理管路减少离子沉积锈蚀弹簧。

Q9：原厂机封和副厂配件差别大吗？

　　A：副厂弹簧预紧力、轴径公差不匹配，高速偏心磨损快，原厂适配CHL8故障率更低。

Q10：延长CHL8机封使用寿命的方法？

　　A：加装进水前置过滤器、控制介质温度、杜绝空转、匹配对应防腐耐磨材质密封。
