南方泵水泵机械密封

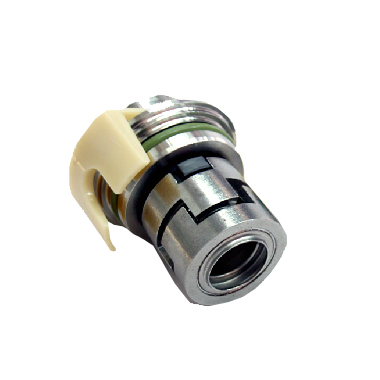

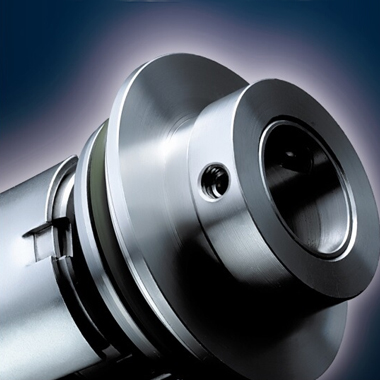

一、产品说明

　　机械密封是泵、反应釜、压缩机等设备核心精密密封元件，密封效果、使用寿命由材质选型、加工精度、安装工艺共同决定。本品专为南方CHL、CDL、TD、CDLK全系列不锈钢离心泵配套开发，拥有石墨、碳化硅、陶瓷、合金、丁腈胶、氟橡胶多材质组合，覆盖清水、冷热介质、轻度腐蚀等工况，常规型号常备现货，适配平衡/非平衡、单双端面、多弹簧多种密封结构。

二、选型方法

　　机械密封需依据腔体压力、介质温度、转速、流体特性、安装空间五大核心参数选型，分高温、低温、高压、耐腐蚀、耐颗粒等品类，选型四大基本原则：

• 1、按腔体压力：低压选非平衡式，高压选用平衡型；多杂质长时运行优先双端面密封。
• 2、按工作转速：低速常规旋转式，高速工况选用流体动压非接触密封。
• 3、按介质温度与腐蚀性：常温清水搭配石墨+陶瓷；酸碱、高温介质选用碳化硅+氟橡胶组合，并配套冲洗冷却保护系统。
• 4、按安装空间：狭小腔体选用单弹簧/波形弹簧，标准泵腔选用多弹簧内装式机封。

三、机封材质对比表

四、适用南方水泵型号

• 1、卧式不锈钢多级泵：CHL2、CHL4、CHL8、CHL12、CHLF全系列
• 2、立式多级离心泵：CDL1/3/5/10/15/20/32/45/64/90、CDLF2/4/8/16、CDL8、CDL16
• 3、立式单级管道泵：TD50、TD65、TD80、TD100、TD125全规格
• 4、浸入式冷却液泵：CDLK2、CDLK4、CDLK1/2/4/8

五、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出口阀门，排空泵腔全部介质，完全泄压。
• 2、拆解电机联轴器，分离泵头与电机，抽出泵轴总成。
• 3、取下旧机封，清理轴套、密封腔体水垢、油泥，禁止硬物刮擦轴表面。
• 4、检查泵轴有无磨损、毛刺，有缺陷需先修复再装配新机封。

（二）装配规范

• 1、新机封全部配件用无水酒精擦拭，动静密封镜面严禁手指、硬物触碰。
• 2、轴套、密封圈涂抹与介质兼容润滑脂，平稳套入动环组件。
• 3、静环对准防转销装入端盖，保证端面与泵轴垂直，弹簧压缩量按泵标准调节。
• 4、对角分次均匀紧固压盖螺栓，四周间隙误差≤0.05mm，防止偏斜渗漏。
• 5、复原泵体，对接联轴器，手动盘车确认无卡滞、摩擦异响后试机。

拆装注意事项

• 禁止干装、干试，试机前必须灌满介质润滑密封端面。
• 单弹簧机型留意旋向，避免运行弹簧松脱失效。
• 腐蚀介质拆装佩戴耐酸碱护具，防止液体喷溅灼伤。
• 磕碰划伤动静环密封面会永久渗漏，破损密封直接整套更换。

六、养护操作规范

• 每日巡检观察机封端面有无滴水渗漏，记录介质温度、运行压力，出现微量渗漏及时检修。
• 月度保养检查冲洗冷却管路通畅性，清理泵入口滤网，减少杂质冲刷密封端面。
• 季度检修拆解泵头，查看机封磨损、橡胶圈老化，轻微磨损直接整套更换密封组件。
• 年度大修完整拆解轴套与机封，打磨轴面毛刺，更换全部橡胶辅助密封件。
• 长期停机养护排空泵内介质，清水冲洗密封腔体，轴套涂抹防护油脂，每月短时空载运行。

七、行业高频FAQ

Q1：新装机械密封立刻滴水渗漏是什么原因？

　　A：密封面沾杂质、压盖紧固不均、弹簧压缩量不足、轴存在毛刺，拆解清洁后重新规范装配。

Q2：输送85℃热水能用丁腈胶机封吗？

　　A：不能，丁腈胶最高耐受80℃，高温工况必须更换氟橡胶材质机封。

Q3：含微量泥沙供水选哪种摩擦副材质？

　　A：优先碳化硅配对硬质合金，耐磨抗颗粒冲刷，延长密封使用寿命。

Q4：CDL与CDLF机封可以通用互换吗？

　　A：同轴径尺寸可互换，腐蚀工况CDLF需搭配氟橡胶密封件。

Q5：机封弹簧压缩量过大有什么危害？

　　A：端面比压过高，高速快速磨损，短期出现严重渗漏，压缩量必须匹配原厂标准。

Q6：无冲洗冷却管路能长期输送高温介质吗？

　　A：不可以，高温无冷却会快速老化橡胶圈，建议加装外接冲洗保护系统。

Q7：陶瓷机封适合带颗粒的水体吗？

　　A：不适合，陶瓷脆性大，泥沙极易刮花密封面，清水无杂质场景才可选用。

Q8：同一台泵可以混用不同材质动静环吗？

　　A：不建议，材质摩擦系数不匹配，易发热、磨损加剧，需成套匹配材质。

Q9：机封轻微滴水是否可以继续运行？

　　A：短期可临时使用，渗漏会持续扩大，尽快停机更换避免腐蚀泵轴。

Q10：TD管道泵与CHL卧式泵机封能否通用？

　　A：轴径、腔体尺寸不同，分型号专用，不可直接互换安装。
