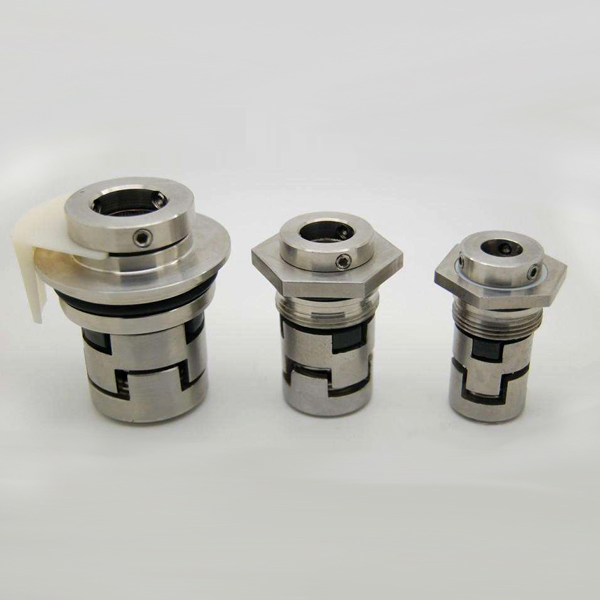

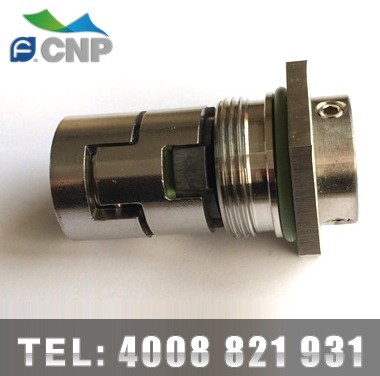

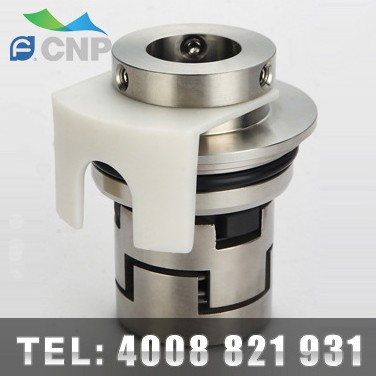

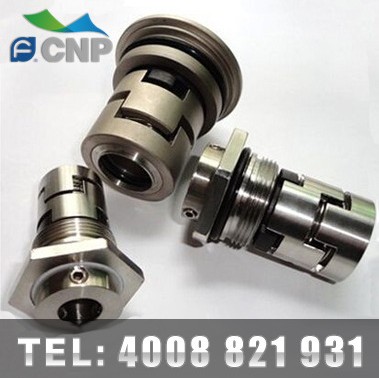

南方泵业CDL/CDLF3系列不锈钢多级离心泵机械密封/轴封

一、产品说明

　　CDL/CDLF3一体化机械密封适配南方3系列不锈钢立式多级泵，同时可配套同规格卧式单级离心泵替换使用；CDL机型适配自来水等无腐蚀洁净介质，CDLF机型配套防腐密封，可输送泳池水、稀酸碱等轻度腐蚀性液体。采用多弹簧预装集成结构，出厂预设弹簧压缩量，适配狭小泵腔，整体拆装无需单独调校，支持全天连续稳定输水作业。

二、性能核心优势

• 多弹簧均衡施压圆周均匀分布弹簧，高压工况密封端面贴合紧密，长期渗漏量极低
• 分介质防腐方案304、316不锈钢弹簧轴套可选，杜绝介质电化学锈蚀配件
• 宽温氟胶密封件标准FKM耐温-15~105℃，高温定制款可达120℃锅炉给水工况
• 高硬耐磨摩擦副碳化硅配对抗水垢、细泥沙冲刷，大幅延长密封使用寿命
• 集成预装总成一体化成型，现场装配步骤简化，降低安装偏心、渗漏故障概率
• 全行业通用适配覆盖工业增压、暖通循环、纯水设备、微量酸碱输送、小型灌溉场景

三、适用应用领域

• 工业增压：小型流程供水、微型高压清洗、小型消防增压机组
• 工业液体输送：中央空调循环、微型锅炉给水、精密机床供水、稀酸碱输送
• 水处理：实验室超滤、反渗透、小型泳池水循环、蒸馏设备
• 灌溉：大棚滴灌、家用喷灌、小型农田增压供水设备

四、机封材质对比表

五、选型说明

　　1、CDL3清水泵输送常温自来水、小型灌溉冷却水：选用304碳化石墨标准款，性价比更高。

　　2、长期70℃以上锅炉高温给水系统：选用高温氟橡胶密封，防止胶圈高温老化开裂渗漏。

　　3、CDLF3泵输送泳池含氯水、稀酸碱介质：全套316不锈钢双碳化硅机封，抵抗氯离子腐蚀弹簧。

　　4、无高温、无腐蚀间歇微型纯水设备：可选陶瓷石墨经济型密封，控制采购成本。

　　5、介质含泥沙、微型高压清洗工况：禁止选用陶瓷摩擦副，优先双碳化硅提升耐磨性能。

六、适用的南方水泵型号

• 清水立式泵：CDL3全级数机型（CDL3-2至CDL3-23全功率规格）
• 防腐立式泵：CDLF3全系列不锈钢冲压立式多级离心泵
• 兼容泵型：同轴径规格不锈钢卧式单级离心泵可替换使用
• 适配电机：配套2900r/min标准二极微型电机，轴径与3系列密封统一匹配

七、安装操作方法

（一）拆卸步骤

• 1、断电悬挂检修警示牌，关闭进出水阀门，排空泵腔介质，完全释放管路压力。
• 2、拆除联轴器紧固螺栓，吊离电机，预留狭小拆装操作空间。
• 3、松开泵头拉杆螺栓，完整抽出细长转子叶轮总成，放置无尘工作台。
• 4、松动机封动环紧定顶丝，拆分动静密封组件，无水酒精清理泵轴水垢、毛刺。
• 5、检查泵轴表面，存在划痕、凹凸必须打磨修复，避免新机封快速磨损失效。

（二）装配规范

• 1、佩戴无尘手套，禁止裸手、硬物触碰密封镜面，软布擦拭无油污粉尘。
• 2、轴套平稳套入细泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑偏心。
• 3、静环嵌入狭小泵座定位槽，校正弹簧压缩量，保证密封端面完全平行贴合。
• 4、依次装回叶轮转子，对角均匀紧固拉杆，校正联轴器同轴度；手动盘车无卡滞，灌满介质后方可通电试机。

拆装注意事项

• 严禁无水空转调试，干磨瞬间高温烧毁摩擦副，造成永久性渗漏损坏。
• FKM氟橡胶仅清水润滑，禁止涂抹机油、黄油，会导致胶圈溶胀漏水。
• 密封镜面磕碰、划痕无法修复，出现损伤必须整套更换全新机封。
• 输送酸碱介质拆装时佩戴耐酸碱手套，防止介质喷溅灼伤皮肤。
• 联轴器同轴偏差过大会造成高速偏心磨损，装配后务必校正间隙。

八、养护操作规范

• 每日巡检查看泵泄漏口滴水状态，记录介质温度、机组噪音、系统工作压力。
• 月度保养拆卸清洗小型前置过滤器，拦截细微泥沙，减少密封冲刷磨损。
• 季度检修拆解泵头，检查胶圈老化、摩擦副磨损，微量渗漏直接整套更换机封。
• 年度大修完整拆解密封总成，全部更换橡胶密封圈，打磨泵轴毛刺划痕。
• 长期停机养护排空泵内介质，清水冲洗密封腔体，每月短时通水3分钟，防止结垢卡死。

九、常见FAQ

Q1：CDL3与CDLF3机封可以直接互换使用吗？

　　A：外形安装尺寸通用，但腐蚀工况必须选用316防腐款，304弹簧长期接触腐蚀液易锈蚀断裂。

Q2：新机装配完成后持续滴水渗漏是什么原因？

　　A：密封面沾杂质、顶丝松动、拉杆受力不均、联轴器不同心，清洁校正后重装即可。

Q3：输送110℃锅炉给水能用普通FKM机封吗？

　　A：不建议长期使用，需更换高温氟橡胶密封组件，提升耐热抗老化能力。

Q4：小型泳池、反渗透水处理选哪种机封更耐用？

　　A：316不锈钢弹簧搭配双碳化硅摩擦副，抗氯离子腐蚀，耐水体长期冲刷磨损。

Q5：机封轻微滴水还能长期连续运行吗？

　　A：仅可短时应急，渗漏会持续扩大，介质渗入电机易造成线圈短路烧毁。

Q6：CDL/CDLF3泵能否无水空转测试密封？

　　A：绝对禁止，机封依靠介质润滑冷却，空转高温会直接损毁摩擦副。

Q7：陶瓷石墨机适合微型高压清洗工况吗？

　　A：不适合，陶瓷脆性大，细微泥沙极易划伤镜面，高压选用碳化硅配对机封。

Q8：机封弹簧生锈断裂该怎么处理？

　　A：弱腐蚀流体直接更换全套316不锈钢机封，定期清理管路减少离子沉积锈蚀。

Q9：原厂机封和副厂配件差距大吗？

　　A：副厂弹簧预紧力、细轴套公差不匹配，高速易偏心磨损，原厂适配故障率更低。

Q10：怎样延长CDL/CDLF3机封使用寿命？

　　A：进水加装过滤器、严格控制介质温度、杜绝空转、根据介质匹配对应耐磨防腐材质。

同系列南方泵技术参数如下：
