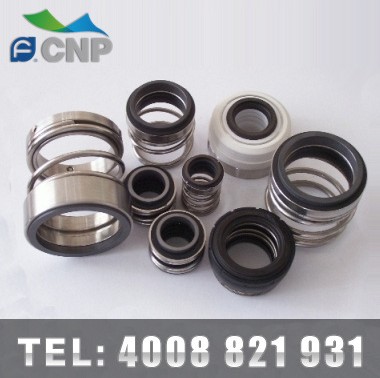

南方泵业TD系列管道泵机械密封

一、产品说明

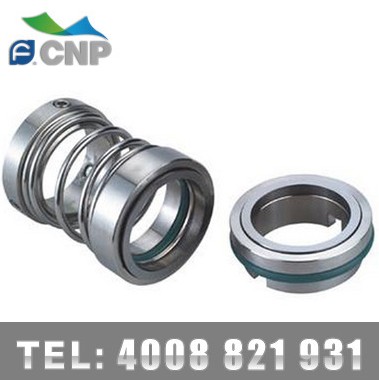

　　TD系列机械密封为南方TD立式单级管道离心泵原厂配套密封配件，适配标准立式管道泵整机结构，采用内装单弹簧分离式结构，抗杂质冲刷能力优于同类密封配件。独特分体式结构设计，更换密封无需拆解电机，仅拆卸前端泵盖即可完成检修，适配暖通、化工、食品、制药多行业洁净中性介质循环输送，耐磨防渗，适配-15~110℃介质工况。

二、性能及核心优点

• 抗杂质耐磨结构优化摩擦副配合结构，相比同类密封更耐介质内细微颗粒、水垢冲刷，使用寿命更长
• 免拆电机维护更换密封仅拆卸泵端盖，电机、管路无需拆解，大幅缩短检修工时
• 通用适配结构单端面非平衡拔叉传动，适配2900/1450r/min两种标准电机转速
• 多材质可选304/316不锈钢金属件搭配EPDM/FKM胶圈，覆盖冷水、高温热水、轻度腐蚀介质
• 宽温稳定运行标准款耐温-15~110℃，高温定制款可适配120℃导热介质循环

三、适用应用领域

• 暖通行业：中央空调、地暖、锅炉冷热循环增压系统
• 化工行业：中性化工原料输送、混合环路循环供给
• 食品加工：纯净水、食品助剂洁净输送循环
• 制药行业：纯化水、药液无渗漏增压输送
• 通用供水：楼宇供水、工业冷却循环管路

四、机封材质对比表

五、机封选型说明

　　1、普通中央空调冷冻水、常温供水：选用EPDM胶圈304标准款，性价比高。

　　2、80℃以上锅炉热水、高温暖通循环：更换FKM氟橡胶高温密封，防止胶圈高温老化渗漏。

　　3、食品、制药、轻度弱酸弱碱化工介质：全套316不锈钢+双碳化硅防腐耐磨机封。

　　4、洁净纯水短期间歇设备，无高温无杂质：可选陶瓷石墨经济型降低采购成本。

　　5、介质含泥沙、水垢杂质工况：禁止陶瓷配对，选用双碳化硅摩擦副提升耐磨性能。

六、适配南方水泵型号

• 标准铸铁TD系列：TD32、TD40、TD50、TD65、TD80、TD100、TD125、TD150、TD200、TD250、TD300全规格
• 不锈钢防腐TDF系列全型号通用配套
• 适配电机：2极2900r/min、4极1450r/min标准立式管道泵电机

七、安装操作方法

（一）拆卸步骤

• 1、断电停机，关闭进出口阀门，排空泵腔介质，完全释放管路压力。
• 2、无需拆卸电机，仅松开泵前端盖固定螺栓，取出叶轮与密封腔体。
• 3、松动机封紧定顶丝，分离动静环组件，酒精清洗泵轴水垢、杂质。
• 4、检查泵轴表面有无划痕、毛刺，轴面破损需修复后再装配新机封。

（二）装配规范

• 1、动静密封镜面禁止裸手触碰，无尘酒精擦拭干净无油污杂质。
• 2、轴套平稳套入泵轴，顶丝对准轴平面均匀锁紧，防止运行打滑偏移。
• 3、静环嵌入泵盖定位槽，弹簧压缩量遵循原厂标准，保证端面完全贴合。
• 4、对角分次紧固泵盖螺栓，手动盘车无卡滞，灌满介质后再通电试机。

拆装注意事项

• 严禁无水空转测试，干磨高温会瞬间烧毁摩擦副，造成永久渗漏。
• 食品、化工腐蚀介质拆装，佩戴耐酸碱防护手套，防止介质喷溅灼伤。
• 密封镜面出现划痕、磕碰损伤必须整套更换，无法修复堵漏。
• 食品工况装配禁止涂抹润滑脂，避免污染输送原料。

八、养护操作规范

• 每日巡检观察泵盖泄漏口有无滴水，记录介质运行温度、管路压力。
• 月度保养清理进口过滤器，拦截水垢、颗粒杂质，减少密封冲刷磨损。
• 季度检修拆解泵盖查看胶圈老化、摩擦副磨损，微量渗漏直接整套更换机封。
• 年度大修完整拆解轴与密封总成，更换全部橡胶密封圈，打磨泵轴毛刺。
• 长期停机养护排空泵内介质，清水冲洗密封腔体，干燥存放，每月短时通水运行3分钟。

九、行业高频FAQ

Q1：TD泵更换机封真的不用拆电机吗？

　　A：是的，TD泵顶部可抽芯结构，仅拆泵前端盖即可取出密封，电机、管路保持不动。

Q2：新机装配后持续滴水渗漏是什么原因？

　　A：密封面沾杂质、顶丝松动、螺栓受力不均，拆解清洁后均匀紧固重新装配。

Q3：输送95℃热水能用EPDM胶圈机封吗？

　　A：不建议长期使用，高温会加速EPDM老化，需更换FKM氟橡胶高温款。

Q4：介质水垢多选哪种摩擦副更耐用？

　　A：选用双碳化硅配对摩擦副，硬度高，抗水垢颗粒冲刷，延长使用寿命。

Q5：机封轻微滴水还能持续运行吗？

　　A：仅可临时短时间使用，渗漏会持续扩大，最终进水烧毁电机，尽快停机更换。

Q6：食品输送工况可以用丁腈胶机封吗？

　　A：短期纯水可用，药液、弱酸介质必须选用316不锈钢+氟橡胶全套防腐密封。

Q7：陶瓷石墨机适合高温热水系统吗？

　　A：不适合，陶瓷热稳定性差，高温易开裂，热水工况选用碳化硅摩擦副。

Q8：弹簧生锈失效怎么处理？

　　A：腐蚀介质更换316不锈钢弹簧整套机封，定期清理管路减少离子沉积。

Q9：原厂与副厂机封差距大吗？

　　A：副厂轴径、弹簧预紧力公差不匹配，高速偏心磨损快，原厂适配TD泵精度，故障率更低。

Q10：延长TD机封使用寿命的方法？

　　A：加装前置过滤器、严控介质温度、杜绝空转、匹配对应防腐耐磨材质密封件。
