南方CDMF+CMH高压泵

一、产品说明

　　CDMF+CMH成套高压泵参照欧洲流体标准自主研发，为前置CDMF增压泵搭配CMH高压泵串联一体化机组，属于非自吸不锈钢多级离心泵。整机全新轻量化工业造型，水力模型优化后能效达到MEI≥0.7，运行低噪环保，机身紧凑轻便，模块化密封结构拆装便捷，整机运行稳定可靠，适配水处理各类高压洁净介质输送工况。

二、性能及核心优点

• 高效节能高能效水力叶轮，MEI≥0.7节能认证，长期运行降低用电成本
• 低噪环保多级分流减震结构，高压运行振动小、噪音低，满足车间降噪标准
• 结构紧凑轻便立式串联集成布局，整机重量轻，占用安装空间小
• 维保便捷模块化机械密封，无需拆解整段泵体即可更换易损配件
• 高可靠性反向CMH泵体承压设计，密封承受压力更低，延长配件使用寿命

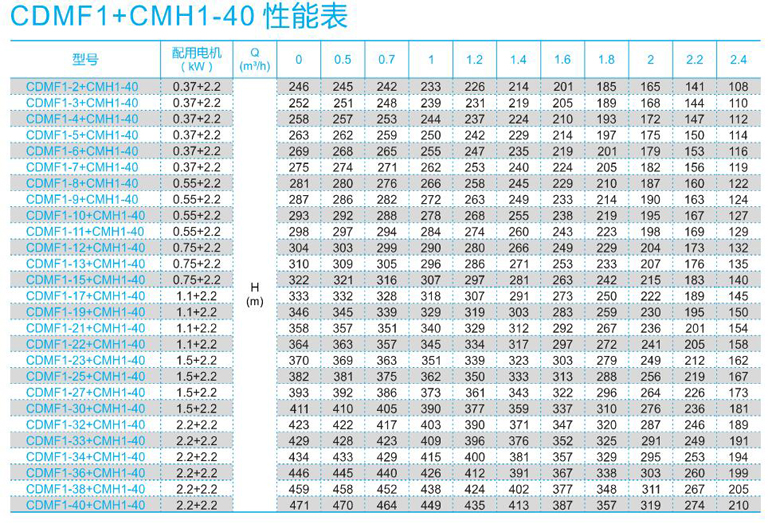

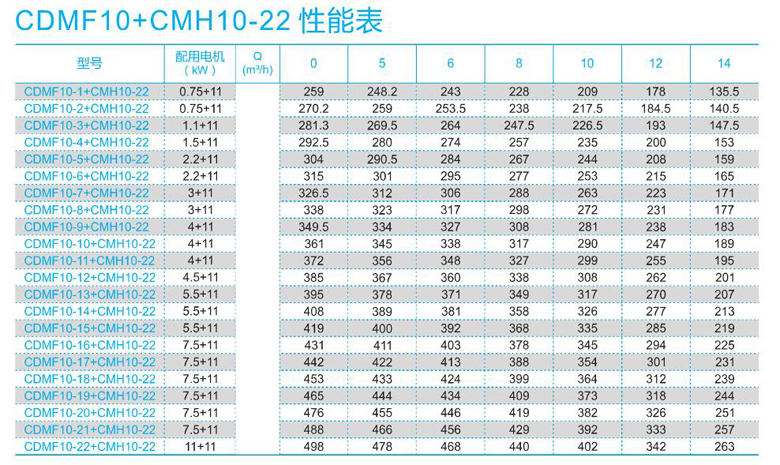

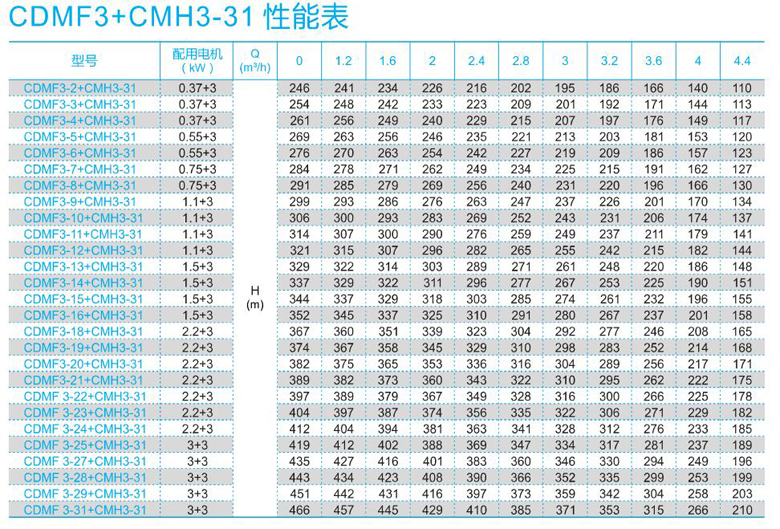

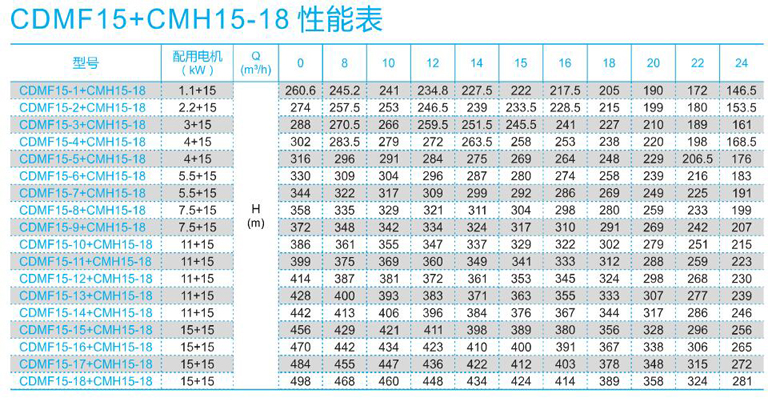

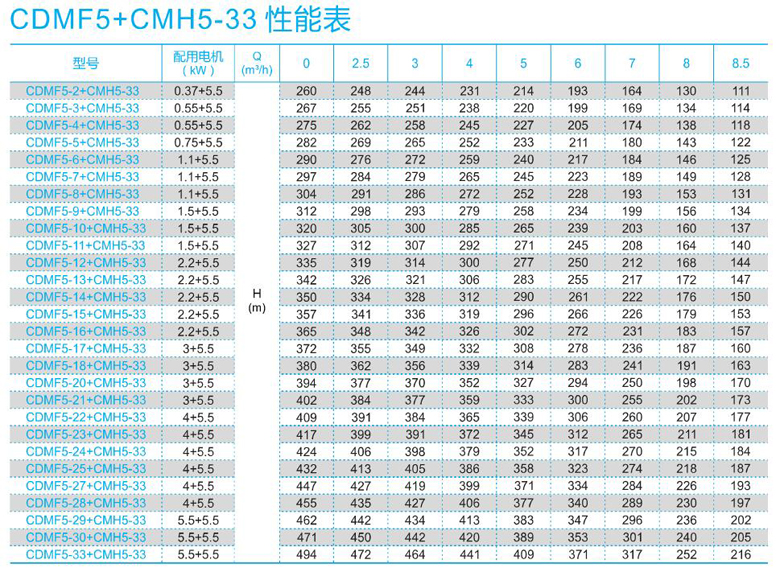

三、完整技术参数

• 流量区间：0.5m³/h～29m³/h
• 额定扬程范围：108m～478m
• 配套电机总功率：2.57kW～37kW
• 适用介质温度：-15℃～+120℃
• 标准电源频率：50Hz
• 介质要求：洁净无颗粒清水、理化性质近似清水的液体

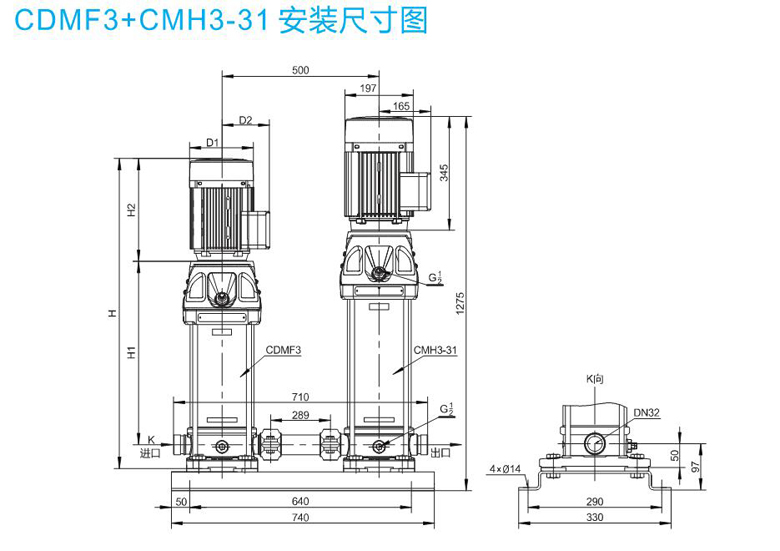

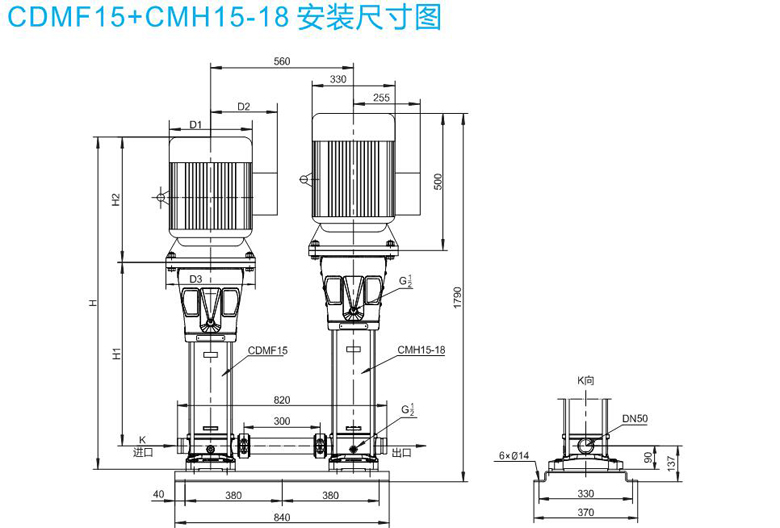

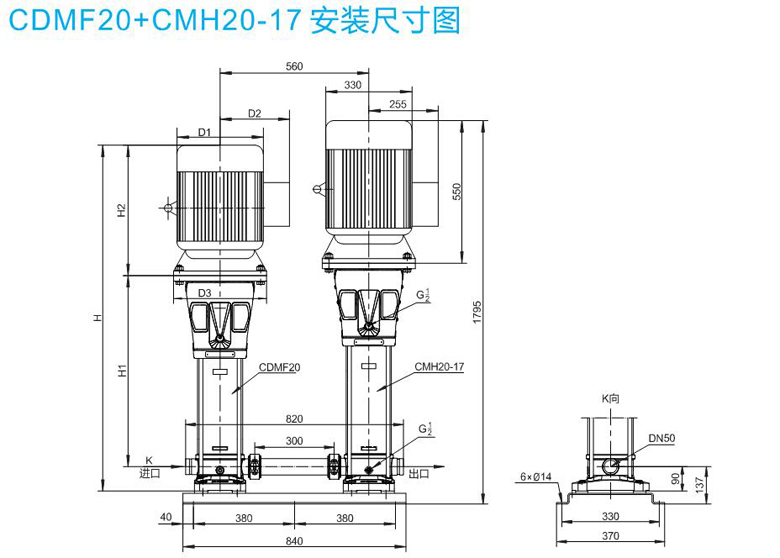

• 机组形式：CDMF前置增压+CMH高压泵串联组合

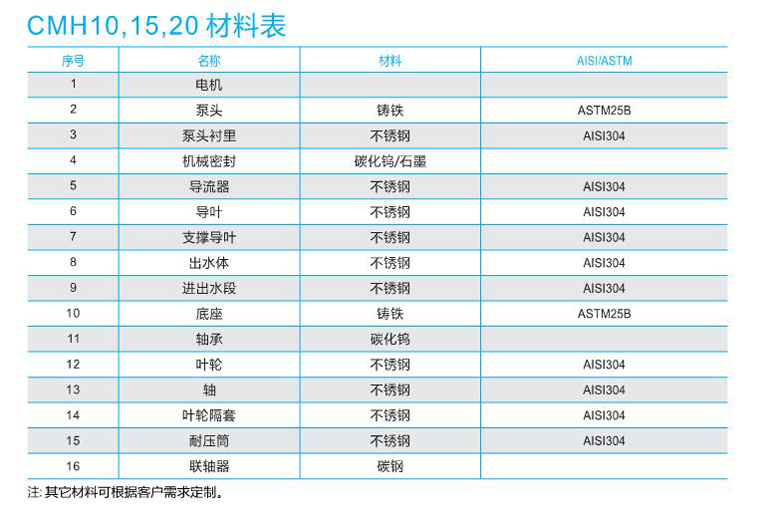

四、整机材质细分

• 过流部件全不锈钢材质（304/316L可选），包含叶轮、导叶、泵筒
• 泵轴不锈钢调质轴，耐磨抗变形，高压下同心度稳定
• 机械密封碳化硅+氟橡胶复合密封，适配-15~120℃宽温介质
• 底座、电机外壳高强度铸铁，防锈减震

五、CDMF与CMH型号区分说明

　　CDMF为前置增压泵，主要用于前置给水、预增压，提升进水压力避免气蚀；水流采用标准正向进出水结构，可单独作为常规立式多级供水泵使用，过流件全部采用不锈钢材质。

　　CMH为后端高压增压泵，负责提供系统所需超高扬程；采用反向流道设计，旋转方向与CDMF相反，承压结构仅承受CDMF出口低压，密封负载更小，不建议单机独立运行，需与CDMF配套组成成套高压系统，同样配备全不锈钢过流件。

六、应用领域

• 膜处理设备：超滤系统、反渗透RO膜高压增压供水
• 工业恒压增压系统：纯水、循环水稳压输送
• 高压清洗工况：膜元件、工件高压冲洗设备供水
• 通用纯水供水：实验室、小型厂区高压纯水供给
• 冷热循环系统：低温冰水、高温热水增压循环输送

七、选型指南

1.流量扬程匹配

　　按照设备额定产水压力选型，长期运行预留10%扬程安全余量，避免机组满负荷长期损耗配件。

2.介质温度选型

　　常温纯水选用标准机型；介质长期高于90℃，需定制耐高温密封组件。

3.介质使用限制

　　仅可输送无固体颗粒洁净清水，进水前端必须配置精密保安过滤器，防止划伤不锈钢叶轮。

4.功率规格选择

　　小流量、300m以内扬程选用2.57~7.5kW机组；300m以上超高扬程选用18.5~37kW大功率机组。

5.配套管路配件

　　进口前置过滤器，出口配套脉动缓冲罐、稳压阀，稳定高压管路压力，减少流量波动。

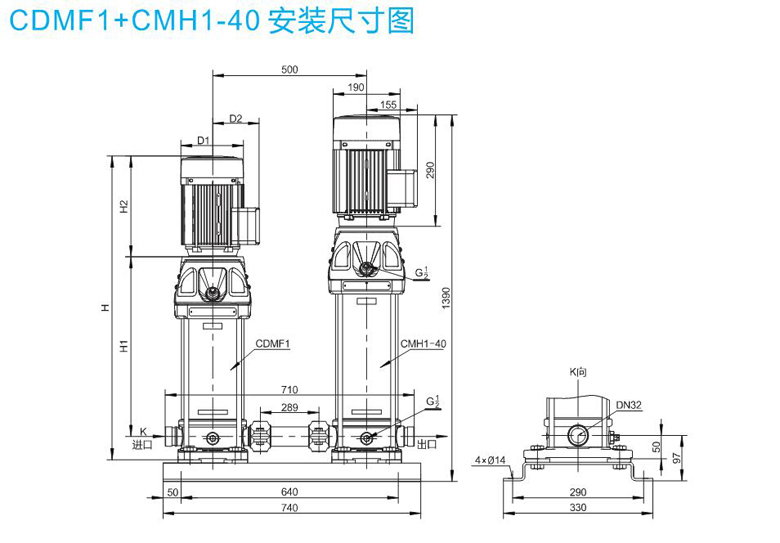

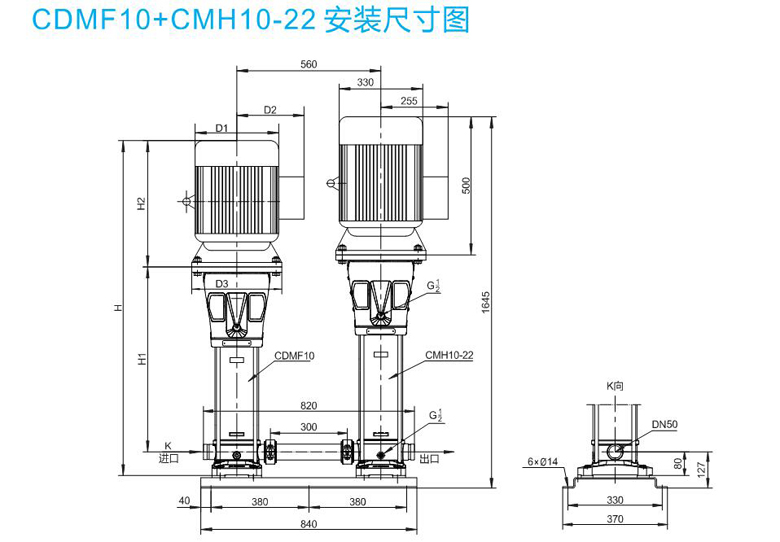

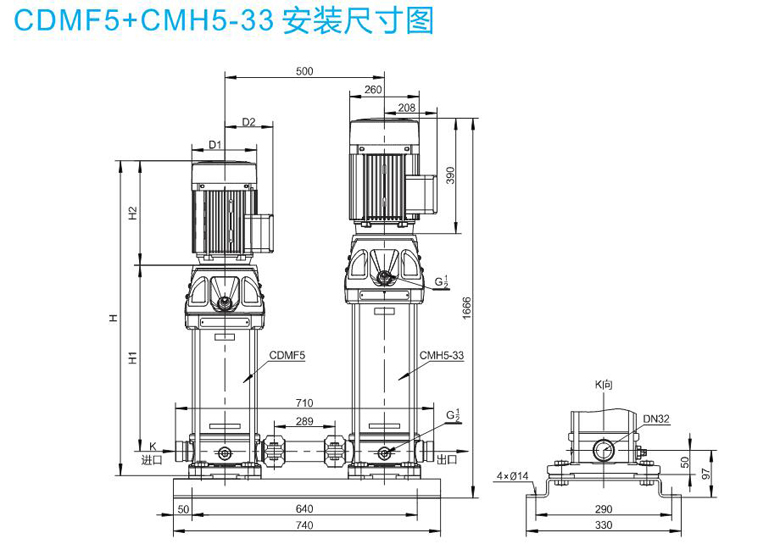

八、安装与维护说明

（一）标准安装规范

• 整机立式落地加装减震底座，削弱高压运行振动传递至管路
• 吸入管路短直、减少弯头，保证充足汽蚀余量，防止泵体气蚀损坏
• 管路独立支架承重，禁止管道重量挤压泵法兰造成变形渗漏
• 开机前灌满清水，完全排净泵腔内部空气，严禁无介质空转干磨密封
• 机房环境温度控制≤40℃，高温车间增设通风散热装置

（二）分级日常维护流程

• 每日巡检：查看出口压力表、泵体渗漏、电机运行温升与异响
• 月度保养：清洗进口保安过滤器，手动盘车防止泵轴锈死卡滞
• 季度检修：检查机械密封滴漏量，紧固全部管路法兰螺栓
• 年度大修：整体更换密封、轴套等易损件，重新标定机组流量扬程

（三）长期停机存放要求

　　停机后排净泵内介质，清水冲洗全部流道；室内干燥避光存放，每月空载短时运行5分钟，避免叶轮、密封粘连卡死。

九、行业高频FAQ问答

Q1：CDMF+CMH成套泵属于自吸泵吗？

　　A：非自吸式离心泵，储液罐液面必须高于泵进口，开机前灌满清水并排空空气。

Q2：运行压力波动大、流量不稳定是什么原因？

　　A：进口过滤器堵塞、泵腔积存空气、未加装缓冲罐，清理滤网排气并配套稳压配件即可解决。

Q3：介质长期110℃可以使用标准机组吗？

　　A：标准款短时最高120℃，持续100℃以上高温工况需定制耐高温密封。

Q4：能否输送含泥沙、强腐蚀化工药剂？

　　A：仅适配洁净清水；杂质会划伤不锈钢叶轮，强腐蚀介质需选用氟塑料泵型。

Q5：MEI≥0.7代表什么性能标准？

　　A：达到欧洲高端离心泵能效门槛，相比普通多级泵节电15%以上，符合绿色设备采购标准。

Q6：CDMF和CMH两台泵需要两套控制柜控制吗？

　　A：成套机组配套一体化联动控制柜，同步启停两台泵，操作简单统一。

Q7：额定478m扬程日常使用需要预留余量吗？

　　A：建议日常工作扬程不超过额定值85%，延长密封与叶轮使用寿命。

Q8：机械密封漏水该如何检修？

　　A：采用模块化便拆密封结构，无需拆解多级泵中段，单独拆卸密封仓更换配件。

Q9：机房环境45℃能否长期连续运行？

　　A：标准电机适配环境≤40℃，高温车间需加强通风或更换高温专用电机。

Q10：反渗透膜系统该如何匹配流量规格？

　　A：按照膜元件总产水量选型，预留20%流量余量，应对长期运行膜污染压降。
