南方NSG40气动隔膜泵（塑料）

一、产品说明

　　NSG40为塑料款气动隔膜泵，搭载高可靠三向先导式空气换向阀，一体式换向轴保障同轴度，往复动作顺滑无卡顿。标配气源过滤结构，导向块可选用陶瓷、不锈钢两种材质；活塞无螺钉结构拆装便捷，外置气动马达便于检修，整机采用耐腐蚀工程塑料，一款换向阀适配多规格泵，原厂承诺空气阀质保15年、泵体质保5年，适配各类强腐蚀化工介质输送。

二、性能及核心优点

• 三向先导换向阀不粘滞配件更换无需拆解液体腔，检修效率大幅提升；
• 防腐气路组件铝制气路部件阳极氧化+环氧涂层，抵御不洁压缩空气腐蚀；
• 一体式换向轴高同心设计，泵往复运行流畅，卡顿异响少；
• 自带气源过滤装置阻隔杂质进入空气马达，延长气动组件使用寿命；
• 双材质导向块可选陶瓷适配高磨损介质，不锈钢适配常规腐蚀液体；
• 无螺钉活塞结构无需专用工具，现场拆装、更换配件更简单；
• 外置空气马达气路部件外露，故障排查、零部件更换无需拆管路；
• 轻量化工程塑料机身耗材更少，整机活动零件少，故障率低；
• 通用换向阀模组单款气阀适配多规格NSG系列，备件通用性强；
• 超长质保服务空气阀15年质保，泵本体5年质保，长期使用成本更低。

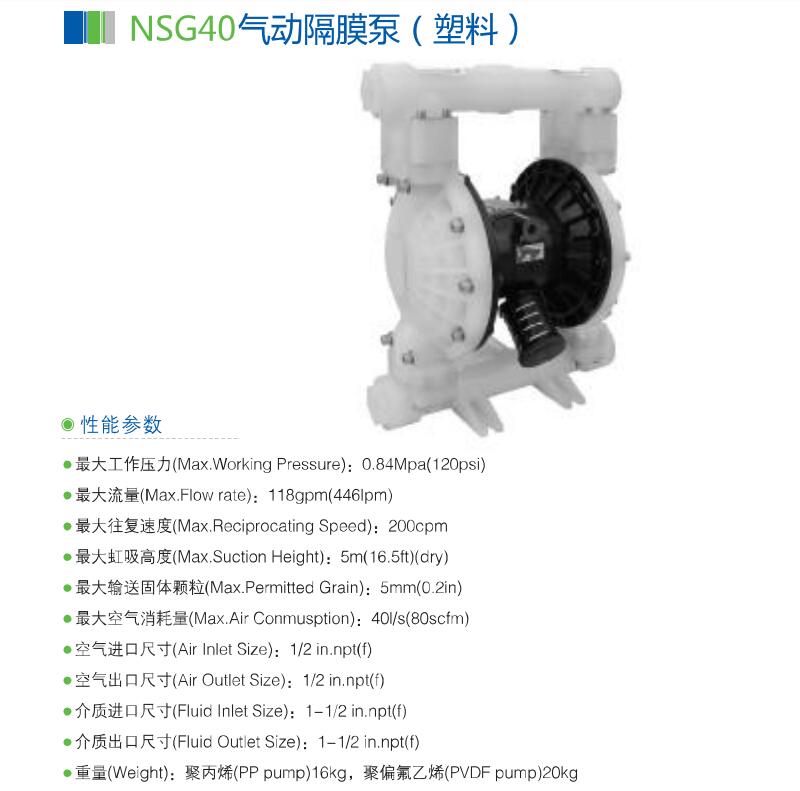

三、完整技术参数

运行工况参数

• 最大工作压力：0.84Mpa
• 最大流量：118gpm
• 最大往复速度：200cpm
• 最大自虹吸高度：5m
• 可通过固体颗粒最大直径：5mm
• 最大空气消耗量：401L/S

管路接口规格

• 空气进口/出口：1/2in.npt
• 介质进口/出口：1-1/2in.npt

整机重量

• 聚丙烯(PP)泵体：16kg
• 聚偏氟乙烯(PVDF)泵体：20kg

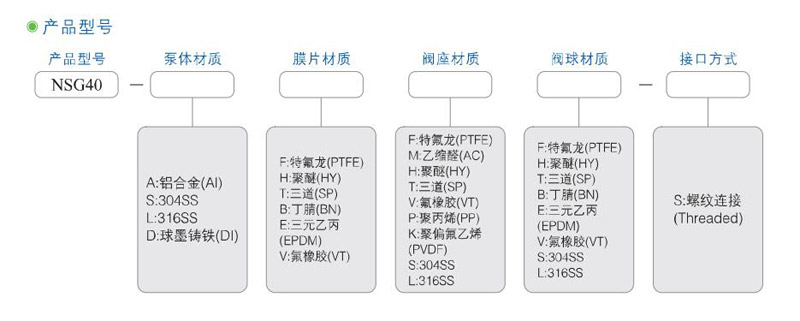

型号释义

• NSG：塑料气动隔膜泵系列；40：1.5寸公称通径规格

四、整机材质细分

• 聚丙烯PP标准款耐弱酸弱碱，自重较轻，适配轻度腐蚀化工药液、废水；
• PVDF氟塑料升级款耐强酸、强溶剂腐蚀，适配高腐蚀性化工原液输送；
• 气路核心件一体式换向轴、三向先导阀，铝件做防腐涂层处理；
• 易损导向件陶瓷、不锈钢两种导向块，根据介质磨损、腐蚀强度选配；
• 结构辅件活塞无螺钉卡扣结构，气动马达壳体采用高强度工程塑料。

五、应用领域

• 精细化工：强酸强碱溶液、各类溶剂、电镀液、防腐药剂输送；
• 环保水处理：酸碱废水、絮凝剂、污泥浆料、腐蚀污水转运；
• 涂装油墨：腐蚀性涂料、色浆、清洗溶剂循环输送；
• 医药化工：低腐蚀药液、萃取剂、药剂辅料输送；
• 表面处理：酸洗池、磷化液、钝化剂循环供给；
• 小型化工车间：含细微颗粒腐蚀性浆料输送转运。

六、选型指南

1.泵体塑料材质选型

　　弱酸、中性废水选用PP聚丙烯款；浓酸、强有机溶剂、高腐蚀工况选用PVDF氟塑料款。

2.导向块材质区分

　　含固体颗粒高磨损腐蚀浆料选用陶瓷导向块；常规低腐蚀药液选用不锈钢导向块。

3.介质颗粒限制

　　介质固体颗粒直径不可超过5mm，大颗粒物料前端增设粗滤器，防止阀球卡滞。

4.气源配套要求

　　压缩空气需干燥洁净，前端加装气源三联件，与本机过滤器形成双重防护。

5.工况压力匹配

　　系统持续工作压力不得超过0.84Mpa，高压输送更换高压型气动隔膜泵。

七、安装与维护说明

（一）标准安装规范

• 泵固定于平整底座，进出口管路独立承重，管道拉力不作用于塑料泵体螺纹；
• 气源管路加装调压过滤组件，再接本机空气过滤口，保护内部气阀；
• 介质进口前置滤网，拦截大于5mm固体颗粒，保护阀球与隔膜片；
• 气路1/2npt、介质1.5npt螺纹缠绕耐腐生料带，防止漏气、介质渗漏；
• 外置气动马达预留检修空间，无需拆卸介质管路即可更换气阀配件；
• 输送强腐蚀介质时，全部管路选用对应防腐塑料管道，避免金属腐蚀污染介质。

（二）分级日常维护流程

• 每日巡检：观察泵往复动作是否顺畅，检查气口、介质法兰有无渗漏；
• 月度保养：清洗气源过滤器，检查导向块、阀球磨损、腐蚀情况；
• 季度检修：无需拆解液腔即可更换换向阀配件，检查隔膜有无溶胀破损；
• 年度大修：完整拆解介质腔体，冲洗内部腐蚀沉淀，全套更换密封、隔膜易损件。

（三）长期停机存放要求

　　停机后排空泵腔腐蚀性介质，清水多次冲洗流道；气路排空积水干燥存放；每月短时通气试运行，防止换向阀长期静置粘滞卡死。

八、行业高频FAQ问答

Q1：NSG4更换换向阀配件需要拆开液体腔吗？

　　A：不需要，三向先导阀独立结构，气路配件单独拆装，不用拆解介质腔体，检修效率高。

Q2：PP聚丙烯泵体可以输送浓盐酸吗？

　　A：不建议，浓强酸会腐蚀PP材质，强腐蚀工况必须选用PVDF氟塑料泵体。

Q3：泵运行卡顿、往复不顺畅是什么原因？

　　A：压缩空气杂质堵塞气阀、导向块腐蚀磨损、气源压力不足，清洗过滤器或更换导向块即可解决。

Q4：NSG40最大可通过多大固体颗粒？

　　A：允许最大5mm固体颗粒，超尺寸杂质会卡住阀球，造成流量下降甚至停泵。

Q5：15年空气阀质保包含哪些零部件？

　　A：原厂换向阀、三向先导组件、一体式换向轴享受15年质保；隔膜、阀球等消耗件不在质保范围。

Q6：陶瓷和不锈钢导向块该如何选择？

　　A：高磨损、强腐蚀浆料选用陶瓷；常规弱腐蚀药液、清水选用不锈钢导向块。

Q7：泵实际自吸达不到5米是什么原因？

　　A：进口管路密封漏气、介质粘度偏高、阀球密封不严，缩短吸程管路并更换密封垫片。

Q8：无螺钉活塞结构长期运行会松动吗？

　　A：原厂一体式卡扣结构，规范工况不会松动，月度巡检卡扣状态即可。

Q9：气源含水量高会损伤泵吗？

　　A：水分会锈蚀换向轴、气阀内部，气源前端必须配套干燥过滤器双重防护。

Q10：多台NSG40并联输送腐蚀液体要注意什么？

　　A：每台独立气源调压阀，介质管路加装防腐单向阀，避免腐蚀介质回流损坏泵体。
