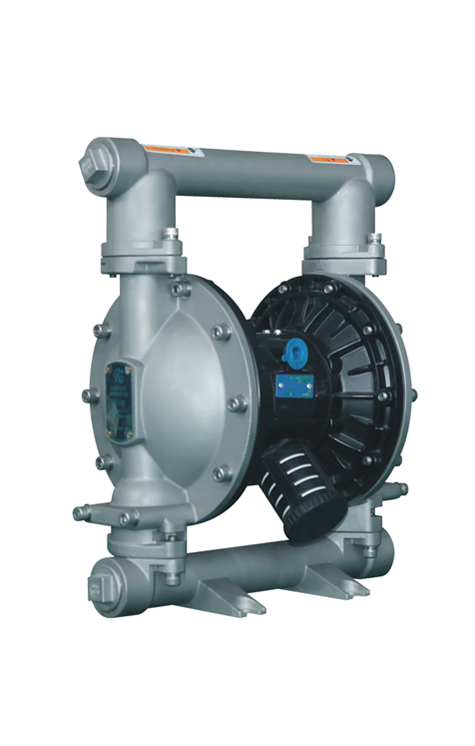

南方NSG40气动隔膜泵（金属）

一、产品说明

　　NSG40金属款气动隔膜泵搭载高可靠三向先导式空气换向阀，一体式换向轴保障高同心度，往复运行顺滑无卡顿。泵自带气源过滤结构，导向块可选用陶瓷、不锈钢两种材质；活塞采用无螺钉卡扣结构，外置空气马达便于检修，整机活动零部件少，同规格换向阀可通用，原厂承诺空气阀15年质保、金属泵体5年质保，适配中性、弱腐蚀含颗粒介质输送。

二、性能及核心优点

• 不粘滞三向先导换向阀气路配件独立拆装，更换无需拆解液体腔体，检修效率大幅提升；
• 防腐气路铝合金部件铝件经阳极氧化+环氧涂层，可抵御含杂质不洁压缩空气腐蚀；
• 一体式同心换向轴减少运行卡顿、异响，往复动作流畅稳定；
• 内置气源过滤防护阻挡粉尘杂质进入气动马达，延长气阀、轴类使用寿命；
• 双材质导向块可选陶瓷适配高磨损浆料，不锈钢适配常规清水、弱腐蚀液体；
• 无螺钉活塞卡扣结构拆装无需专用紧固工具，现场维保更简便；
• 外置气动马达设计气路组件外露，故障排查、配件更换不用拆卸介质管路；
• 轻量化复合结构关键辅件采用工程塑料，整机活动零件少，故障率更低；
• 通用换向阀模组单款气阀适配全系列NSG泵，备件采购、库存成本更低；
• 长效质保保障空气阀15年质保，铝合金/不锈钢泵体享受5年原厂质保。

三、完整技术参数

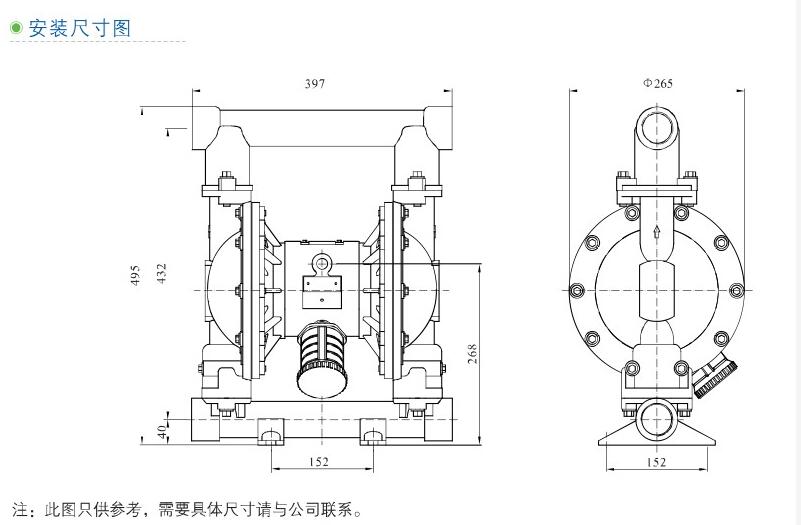

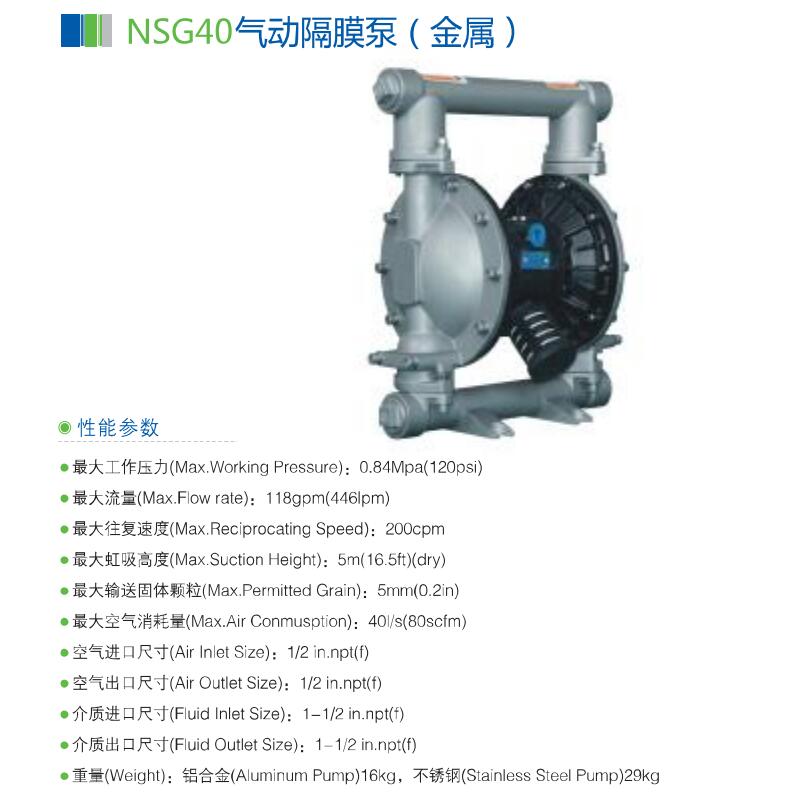

工况运行参数

• 最大工作压力：0.84Mpa
• 最大流量：118gpm
• 最大往复速度：200cpm
• 最大自吸虹吸高度：5m
• 可通过固体颗粒最大直径：5mm
• 最大空气消耗量：401L/S

管路螺纹规格

• 空气进口/出口：1/2in.npt
• 介质进口/出口：1-1/2in.npt

整机自重参数

• 铝合金泵体机型：16kg
• 不锈钢泵体机型：29kg

型号编码释义

• NSG：金属气动隔膜泵系列；40：1.5寸公称通径规格

四、整机材质细分

• 铝合金标准款阳极氧化环氧涂层铝合金泵体，自重较轻，适配油漆、中性工业浆料输送；
• 不锈钢防腐款全不锈钢过流腔体，耐弱酸、含盐介质腐蚀，化工废水、电镀液专用；
• 气路核心组件一体式换向轴、三向先导阀，铝制零件做双层防腐处理；
• 耐磨导向配件陶瓷、不锈钢两种导向块，根据介质磨损强度灵活选配；
• 结构辅件活塞无螺钉卡扣结构，气动马达壳体采用高强度工程塑料。

五、应用领域

• 涂装行业：油漆、色浆、涂料、清洗溶剂循环输送；
• 环保水处理：中性污水、絮凝剂、微量污泥浆料转运；
• 通用化工：弱酸碱药液、电镀清洗液、含细微颗粒原料输送；
• 五金表面处理：磷化液、钝化剂、清洗水循环供给；
• 建材陶瓷：陶瓷釉浆、石膏浆料、水性粘结剂输送；
• 机械制造：机床切削液、防锈油、冷却油循环输送。

六、选型指南

1.泵体金属材质选型

　　中性油漆、清水、常规浆料选用铝合金款；含盐、弱酸腐蚀介质选用不锈钢泵体。

2.导向块材质区分

　　含大量泥沙、高磨损浆料选用陶瓷导向块；常规低磨损液体选用不锈钢导向块。

3.介质颗粒限制

　　介质固体颗粒直径不可超过5mm，超大颗粒前端增设粗滤器，防止阀球卡滞停泵。

4.气源配套要求

　　压缩空气需干燥洁净，前端加装气源三联件，与本机过滤器形成双重防护气阀组件。

5.系统压力匹配

　　长期运行工况压力不得超过0.84Mpa，高压输送场景更换高压型气动隔膜泵。

七、安装与维护说明

（一）标准安装规范

• 泵固定于平整刚性底座，介质管路独立承重，管道拉力不作用于泵体螺纹接口；
• 气源管路先接调压过滤三联件，再接入本机进气口，保障压缩空气洁净干燥；
• 介质进口前端加装滤网，拦截大于5mm固体杂质，保护阀球、隔膜片；
• 气路、介质螺纹缠绕耐腐生料带密封，杜绝漏气、介质渗漏；
• 外置气动马达预留检修空间，更换气阀配件无需拆解整套输送管路；
• 输送导电化工介质时，泵体完整接地，消除静电积累防爆隐患。

（二）分级日常维护流程

• 每日巡检：观察泵往复动作节奏，检查气口、介质法兰有无渗漏、异响；
• 月度保养：清洗气源过滤器滤芯，检查导向块、阀球磨损腐蚀程度；
• 季度检修：无需拆解液体腔即可更换换向阀配件，检测隔膜有无老化破损；
• 年度大修：完整拆解介质腔体冲洗沉淀，全套更换密封、隔膜等易损件。

（三）长期停机存放要求

　　停机后排净泵腔残留介质，清水多次冲洗流道；排空气路积水干燥存放；每月短时通气试运行，避免换向阀长期静置粘滞卡死。

八、行业高频FAQ问答

Q1：更换NSG40换向阀配件需要拆开液体腔体吗？

　　A：不需要，三向先导阀独立气路结构，单独拆装气阀组件，不用拆解介质腔，大幅缩短检修时长。

Q2：铝合金泵体可以长期输送稀盐酸吗？

　　A：不可以，酸性介质会腐蚀铝合金防腐涂层，弱酸碱工况必须选用不锈钢泵体。

Q3：泵往复卡顿、运行不顺畅是什么原因？

　　A：压缩空气含杂质堵塞气阀、导向块磨损、气源压力不足，清洗过滤器或更换导向块即可修复。

Q4：NSG40最大可通过多大固体颗粒物料？

　　A：允许最大5mm固体颗粒，超尺寸杂质会卡滞阀球，造成流量骤降甚至停泵。

Q5：15年空气质保包含哪些零部件？

　　A：原厂三向先导阀、一体式换向轴享受15年质保；隔膜、阀球、密封件等消耗件不在质保范围。

Q6：陶瓷导向块和不锈钢导向块怎么选？

　　A：高泥沙、高磨损浆料选陶瓷；常规油漆、清水、低腐蚀液体选用不锈钢导向块。

Q7：实际自吸高度达不到5米是什么故障？

　　A：进口管路密封漏气、介质粘度偏高、阀球密封不严，缩短吸程管路并更换密封垫片。

Q8：无螺钉活塞结构长期运行会松动脱落吗？

　　A：原厂一体式卡扣设计，规范工况不会松动，月度巡检卡扣状态即可。

Q9：气源含水量高会损坏泵内部气阀吗？

　　A：会锈蚀换向轴与阀芯，气源前端必须配套干燥过滤器双重防护。

Q10：多台NSG40金属泵并联输送要注意什么？

　　A：每台独立气源调压阀，介质管路加装单向阀，避免介质回流干扰泵往复运行。
