一、产品说明

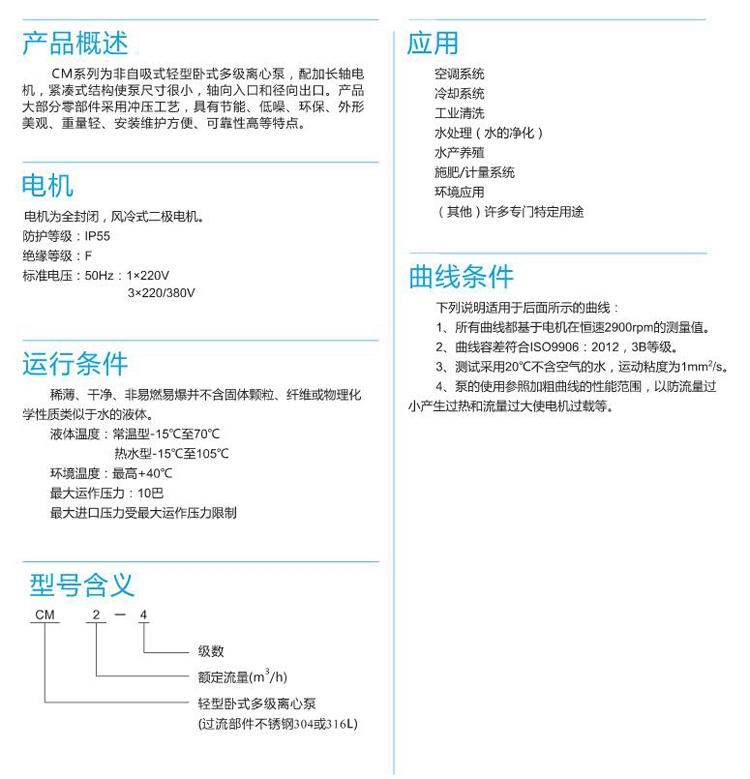

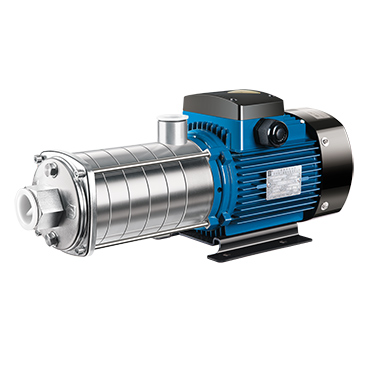

南方CM系列为非自吸轻型卧式多级离心泵，搭载加长轴直联电机，整机高度紧凑小巧，采用轴向进水、径向出水布局；叶轮、导叶、泵筒核心零部件全部采用不锈钢冲压工艺成型，流道光滑水力损耗低。整机轻量化、运行低噪、节能环保，拆装检修便捷，适配洁净清水与轻度腐蚀性介质，广泛用于小型设备循环、水处理、水产、小型计量施肥等场景，适配-15℃~105℃宽温介质长期连续输送。
二、性能及核心优点
- 高效节能优化水力冲压叶轮，水力效率高，长期运行能耗更低；
- 低噪稳定叶轮出厂精密动平衡校正，机组震动微弱，机房静音适配；
- 结构紧凑占地小卧式一体化直联布局，狭小设备机箱、小型机房均可安装；
- 拆装维护简便泵头独立拆分设计，无需整体拆解管路即可更换密封、叶轮；
- 耐轻度腐蚀标配不锈钢过流件，可输送微量弱酸、含氯洁净介质；
- 宽温适配标准机型可稳定输送-15℃~105℃冷热介质，通用性强。

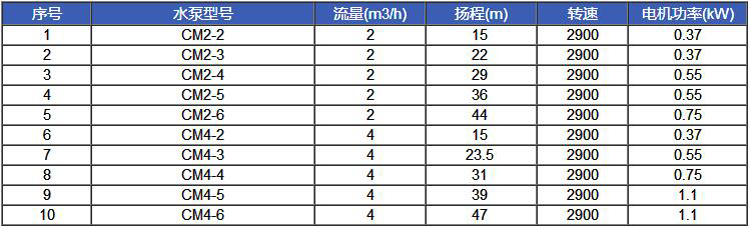

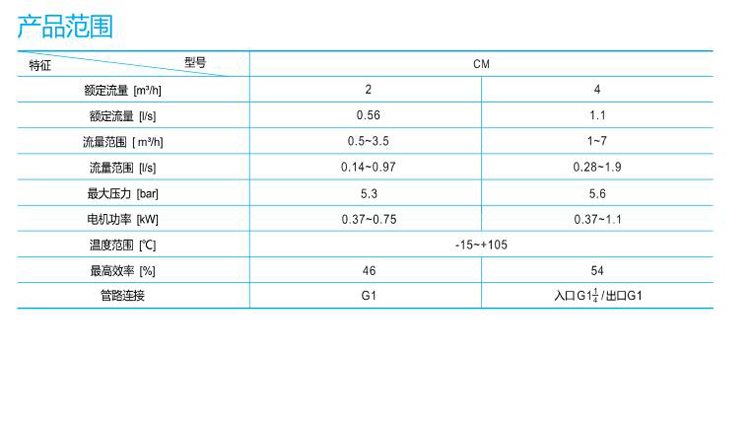

三、完整技术参数
基础运行参数
- 适配电源：50Hz，单相220V/三相380V二极风冷电机
- 配套功率：0.37kW～1.1kW
- 流量区间：0.5m³/h～7m³/h
- 扬程区间：7.5m～56m
- 介质适用温度：-15℃～+105℃
- 介质要求：洁净无硬质颗粒、无长纤维清水或轻度腐蚀性稀薄液体
- 环境条件：海拔≤1000m，环境温度0℃～40℃，机房通风干燥
- 电机防护：IP55全封闭风冷电机，F级绝缘

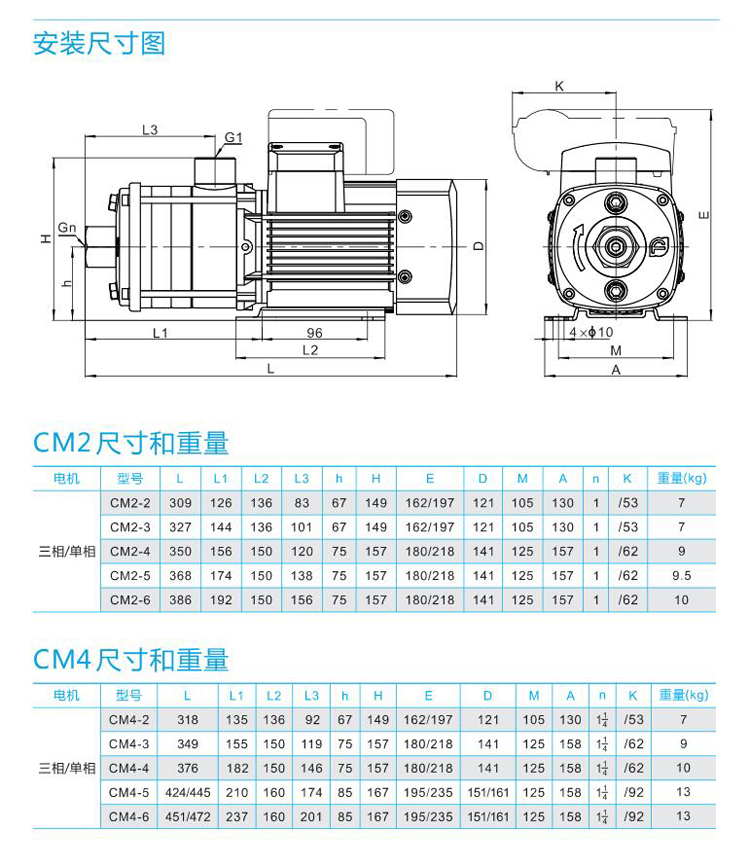

- 进出口标准：G1管螺纹接口，小型管路对接便捷
型号编码释义（示例CM2-4）
- CM：轻型卧式多级离心泵系列代号
- 2：单级额定流量2m³/h
- 4：叶轮总级数，级数越高输出扬程越大

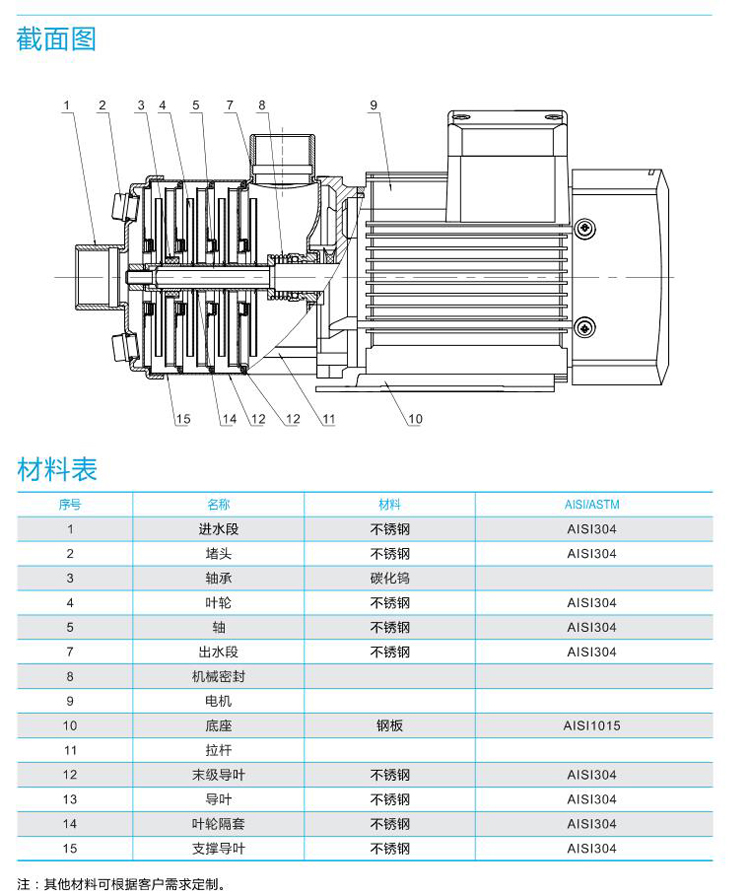

四、整机材质细分
- 标准304不锈钢款叶轮、导叶、泵筒、进出水口全部304不锈钢，底座铸铁，适配常温清水、轻度循环水；
- 316L定制款全套过流件升级316不锈钢，耐受微量弱酸、低氯水体，适配电镀清洗、水产循环；
- 密封配件常温标配氟橡胶密封；70~105℃热水工况更换耐高温特种氟橡胶密封；
- 辅助配件全部紧固件为不锈钢，长期潮湿环境不易锈蚀。
五、应用领域
- 空调系统：小型中央空调、分体机组闭式水循环增压；
- 冷却系统：机床、激光设备小型冷却循环供水；
- 工业清洗水处理：小型纯水机、净水设备增压输送；
- 水产养殖：鱼池水循环、水体增氧配套增压；
- 施肥/计量：小型水肥一体设备药液输送增压；
- 系统环境：实验室小型循环、小型喷淋系统；
- 其他专用小型流体输送配套设备。
六、CM卧式泵、CDMF立式泵、CDMFG高温泵对比表格
| 对比项目 | CM轻型卧式多级泵 | CDMF立式常温多级泵 | CDMFG高温立式多级泵 |
|---|---|---|---|
| 安装形式 | 卧式水平安装，小型设备配套 | 立式管道式，机房管路直连 | 立式管道，带独立冷却结构 |
| 流量范围 | 0.5~7m³/h（极小流量） | 0.5~280m³/h（全流量覆盖） | 0.5~29m³/h |
| 介质耐温 | -15~105℃，无外置冷却 | -15~120℃常规密封 | -15~180℃自带冷却水路 |
| 结构尺寸 | 横向小巧，设备内置优选 | 竖向细长，节省地面空间 | 立式加高，冷却结构占空间 |
| 检修难度 | 前端拆泵头，无需拆主管路 | 便拆结构，免拆进出水管 | 需同步维护冷却管路 |
| 核心适用场景 | 小型机床、水产、小型净水机 | 高层供水、暖通、常规工业增压 | 模温机、高温锅炉热水循环 |
| 防腐配置 | 304标准，可升级316L | 全不锈钢，适配轻度腐蚀 | 高温专用不锈钢密封 |
| 采购成本 | 小功率经济型，价格最低 | 通用标准款，性价比均衡 | 高温定制，造价偏高 |
七、选型指南
1.流量扬程选型要点
CM仅适用于0.5~7m³/h极小流量工况，系统峰值流量在此区间再选用；总扬程=垂直提升高度+管路沿程损耗，小型细管路预留10%扬程余量，防止滤网结垢压力不足。
2.安装形式选择
设备机箱、小型工作台内置配套优先选卧式CM；机房地面管道直连、大流量系统选用立式CDMF；介质长期超120℃高温选用CDMFG。
3.材质匹配规则
普通清水循环选304标准CM；水产、微量弱酸介质升级316L不锈钢过流件；浓强酸介质不可选用，需更换氟塑料化工泵。
4.温度匹配规则
≤70℃常温介质使用标配氟橡胶密封；70~105℃持续热水循环必须更换耐高温密封组件。
5.介质杂质要求
CM叶轮冲压薄壁结构，介质严禁硬质颗粒，进水前端必须配套小型Y型过滤器。
八、安装与维护说明
（一）标准安装规范
- 整机水平固定平整底座，底部加装小型橡胶减震垫，减少设备共振；
- 轴向进水、径向出水不可反向安装，进水侧管路短直，减少弯头积气；
- 进水前端加装40目微型过滤器，拦截泥沙焊渣，避免划伤薄壁叶轮；
- 全系非自吸泵，进水必须保持正压液位，严禁空转，开机前排空泵腔空气；
- 电机可靠接地，机房预留通风空间，不可封闭电机造成过热跳闸；
- 进出口加装小型橡胶软接头，隔绝管路震动传递至泵体。
（二）分级日常维护流程
- 每日巡检：查看出水流量、电机噪音，检查机封有无轻微渗水，电机外壳温度≤75℃；
- 月度保养：拆卸清洗进水过滤器，紧固底座、螺纹法兰螺栓；
- 季度检修：拆解泵头检查密封老化，清理叶轮水垢，核对运行额定电流；
- 年度大修：整套更换氟橡胶密封，检查叶轮冲刷磨损，加注电机轴承润滑脂。
（三）长期停机存放要求
停机超过15天，清水冲洗泵腔介质后彻底排空干燥；输送轻度腐蚀液体需多次冲洗；冬季环境低于0℃完全放空积水防冻裂；长期断电断开电源，防止电机受潮。
九、行业高频FAQ问答
Q1：CM、CDMF该怎么区分选型？
A：极小流量0.5~7m³/h、设备卧式内置配套选CM；流量大于7m³/h、立式管路供水选用CDMF；介质长期高于120℃选CDMFG高温款。
Q2：CM具备自吸功能吗？
A：无自吸能力，进水液面必须高于泵体，空转数十秒就会烧毁机械密封，低位取水需加装前置引水罐。
Q3：CM可以长期输送100℃热水吗？
A：可以，但必须更换耐高温专用机械密封，标准氟橡胶密封长期70℃以上会快速老化渗漏。
Q4：运行流量变小、噪音变大是什么原因？
A：进水过滤器堵塞、泵腔积存空气、叶轮结垢、进水液位不足产生气蚀，依次清洗、排气即可恢复性能。
Q5：更换CM密封需要拆除全部管路吗？
A：不需要，前端独立泵头结构，直接拆分泵头就能更换密封，进出口管路无需拆卸。
Q6：水产养殖水循环用304还是316L CM？
A：常规淡水304足够；海水、高盐养殖水体必须选用316L不锈钢款，防止氯离子点蚀。
Q7：CM可以直接安装在设备机箱内部吗？
A：可以，卧式紧凑尺寸适配机箱内置，只需预留电机通风散热空间。
Q8：介质带有细小泥沙能不能直接用CM？
A：不可以，CM叶轮薄壁冲压结构易磨损，必须前置过滤器，高泥沙工况更换铸铁泵。
Q9：多台CM并联小型水肥设备要注意什么？
A：每台独立阀门、止回阀，避免停机回流造成叶轮反转损坏。
Q10：CM电机缺相运行会出现什么问题？
A：电机快速发热过载烧毁，三相回路必须配套缺相过载保护开关。
