一、产品说明

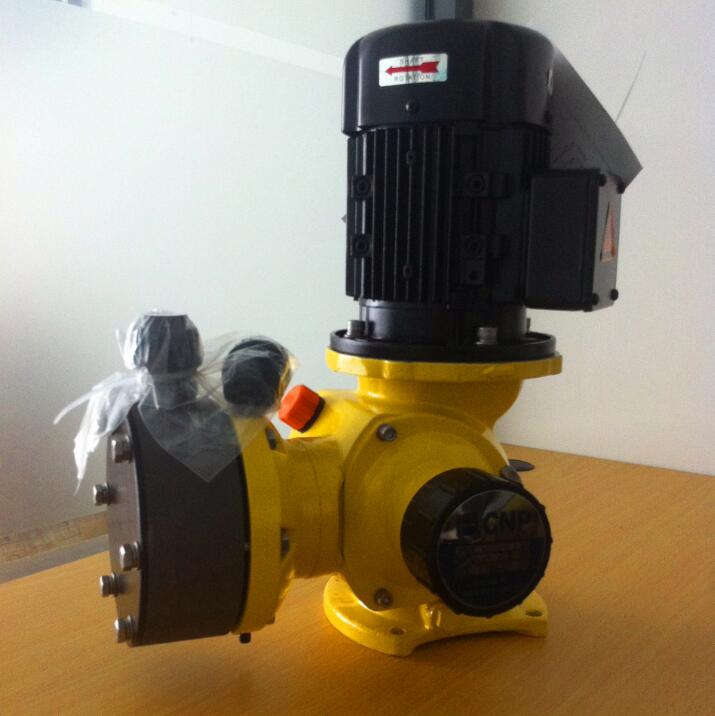

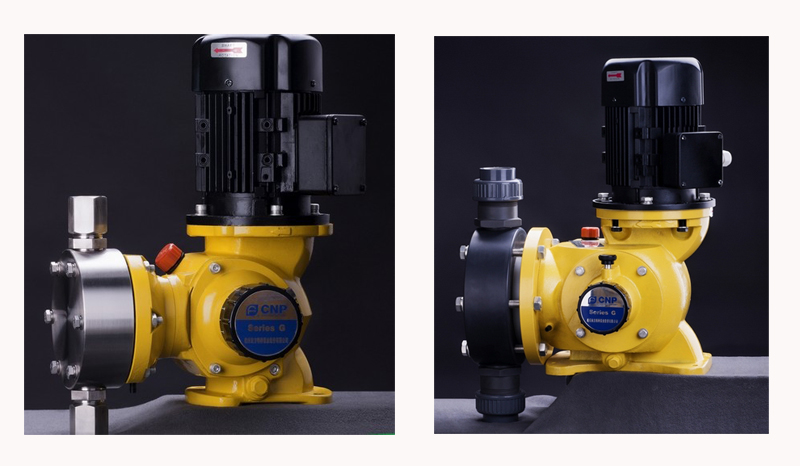

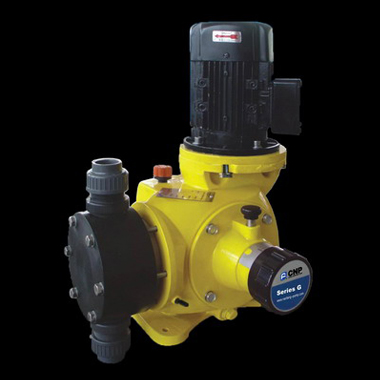

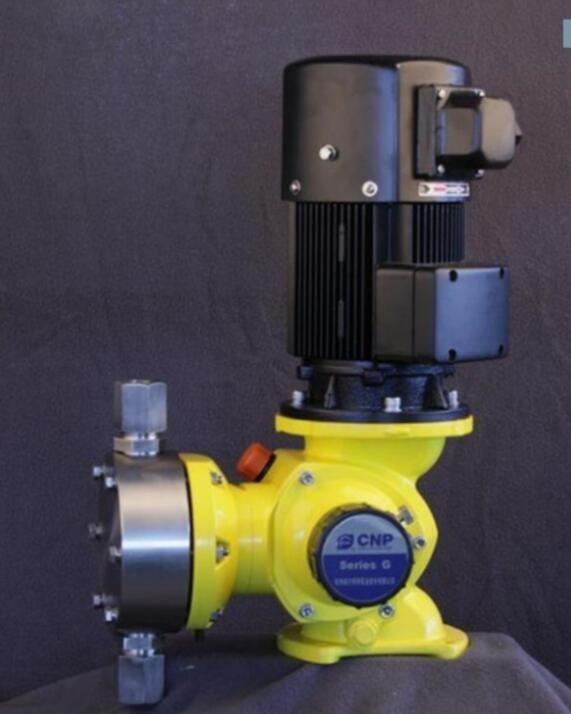

南方G系列机械隔膜计量泵采用曲柄连杆传动结构，搭配可变偏心滑轴流量调节机构，整机平缓脉动设计，输送冲击小、运行稳定。泵体结构紧凑，占用安装空间小，标配PTFE复合机械隔膜，可按需更换多种隔膜与泵头材质，适配常温及高温腐蚀介质，满足化工、电力、医药等行业高压、高温、高精度药剂定量投加工况。
二、性能及核心优点
- 低脉动平稳输送偏心滑轴+曲柄连杆传动，流量脉动平缓，管路冲击小，保护后端管路配件；
- 全域流量可调10%-100%冲程无级调节，停机、运行状态均可调整，稳态计量精度稳定±2%；
- 多材质适配PTFE标准隔膜，可选多种隔膜材质；不锈钢、氟塑料等泵头结构自由选配；
- 紧凑小型机身一体化传动布局，设备间狭小空间轻松安装，适配成套加药设备集成；
- 坚固低维护结构耐磨传动组件，标准化通用配件，长期运行维保成本更低；
- 宽温域适配标准款耐40℃介质，特种材质泵头最高可输送120℃高温药液。
三、完整技术参数
工况运行参数
- 流量区间：2L/h～1800L/h
- 最高额定排出压力：12bar
- 配套电机功率：0.37kW / 0.55kW / 0.75kW
- 流量调节比：10:1（10%~100%冲程可调）
- 稳态计量精度：±2%
- 最大吸入提升高度：3m水柱
- 允许最大入口压力：2bar
- 标准介质耐温：≤40℃；特种泵头最高120℃
- 适用电源频率：50Hz/60Hz通用

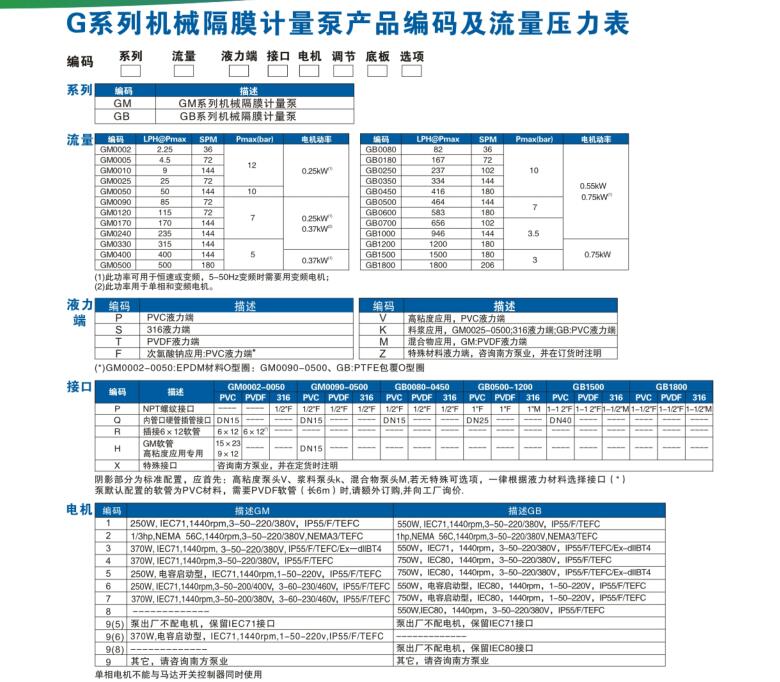

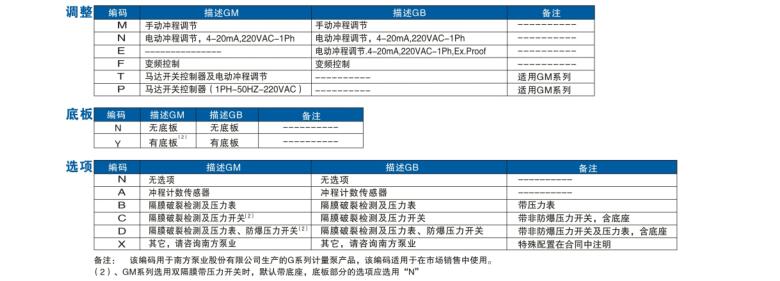

型号编码释义
- G：通用型机械隔膜计量泵；后缀区分流量、功率、泵头材质、耐温等级

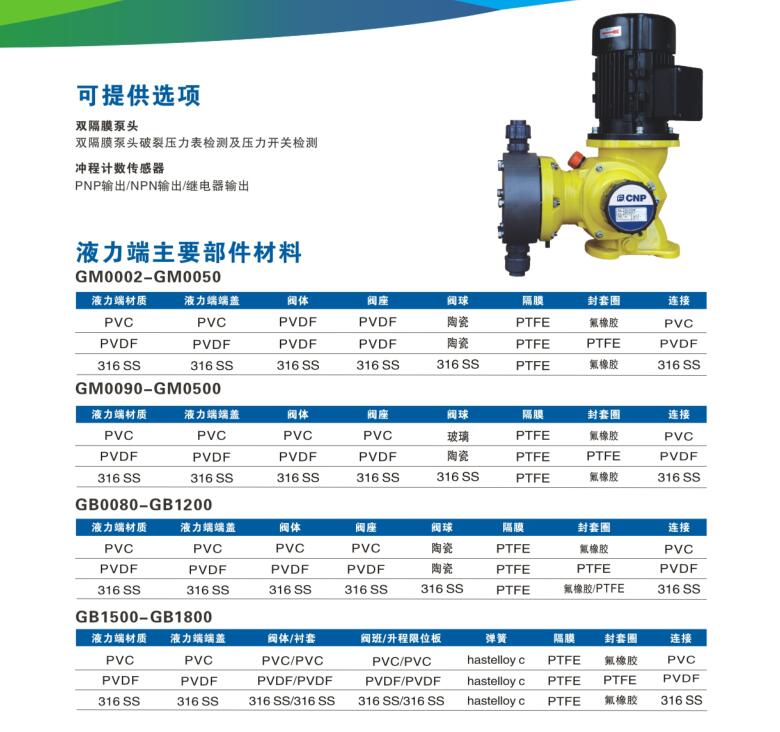

四、整机材质细分
- 不锈钢泵头316不锈钢材质，适配食品、医药、含盐中性药剂；
- 氟塑料泵头PVDF材质，耐浓强酸、有机溶剂等强腐蚀介质；
- 特种高温材质适配40-120℃高温化工反应药液；
- 隔膜组件标准PTFE隔膜，可更换橡胶、复合多层隔膜适配不同介质；
- 传动部件曲柄连杆、可变偏心滑轴，耐磨金属传动件。
五、应用领域
- 石油化工：高压反应釜酸碱催化剂、有机溶剂精准定量投加；
- 电力冶金：循环水阻垢剂、脱硫脱硝高温腐蚀药剂加注；
- 医药行业：无菌萃取药液、高温反应试剂精密输送；
- 食品工业：高温糖浆、防腐添加剂定量投送；
- 环保水处理：海水淡化、反渗透高压中和药剂投加；
- 精细化工：各类高压力、高精度微量腐蚀药剂输送。
六、选型指南
1.泵头材质选型
常规常温中性介质选用不锈钢；浓酸强腐蚀介质选氟塑料；介质温度超40℃选用高温特种泵头。
2.功率与流量匹配
小流量≤600L/h选0.37kW；中流量600-1200L/h选0.55kW；大流量1200-1800L/h选用0.75kW电机。
3.压力工况预留
长期工作压力建议不超过10bar，预留2bar安全余量，延长隔膜、阀组寿命。
4.吸程与入口压力管控
实际吸程不超过3m，介质入口压力控制在2bar以内，超压前端加装减压阀。

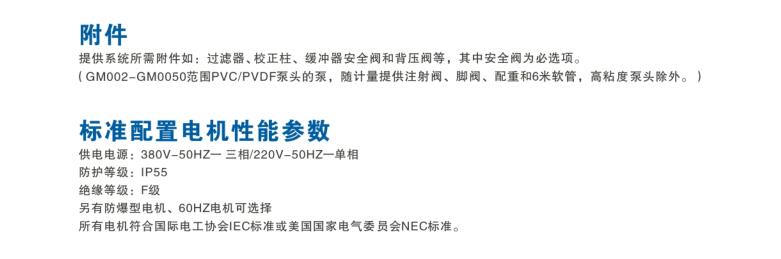

5.管路配套配件
进口加装精密过滤器，出口标配背压阀、脉动缓冲罐，稳定流量保证±2%精度。
七、安装与维护说明
（一）标准安装规范
- 整机水平固定减震底座，减少脉动振动对计量精度的干扰；
- 吸水管路短直、少弯头，降低吸料阻力，避免气蚀影响流量；
- 介质管路独立承重，管道拉力不作用于泵头螺纹接口；
- 高温介质管路配套保温隔热配件，避免高温损伤密封与隔膜；
- 电源匹配铭牌50/60Hz规格，接线做好防水防护。
（二）分级日常维护流程
- 每日巡检：观察泵运行脉动、有无渗漏异响，核对实际投加流量；
- 月度保养：清洗进出口单向阀与进口滤网，检查传动润滑油液位；
- 季度检修：校准偏心冲程刻度，检测隔膜有无老化破损；
- 年度大修：全套更换隔膜、阀球、密封件，更换传动专用润滑油并重新标定精度。
（三）长期停机存放要求
停机排空泵腔残留药液，清水反复冲洗流道；传动腔保持标准油位，室内干燥避光存放；每月短时空载运行，防止阀球、隔膜粘连卡死。
八、行业高频FAQ问答
Q1：G系列计量泵停机状态可以调节流量吗？
A：可以，可变偏心滑轴机构，运行、停机均可无级调整冲程流量。
Q2：计量误差超过±2%是什么原因？
A：管路进气、单向阀堵塞、缺少背压缓冲罐，清洗阀组排气后重新标定刻度。
Q3：不锈钢泵头能输送浓盐酸吗？
A：不能，氯离子会腐蚀不锈钢，强酸性介质必须选用氟塑料泵头。
Q4：达不到3米自吸高度怎么处理？
A：缩短吸水管路、减少弯头，抬高药罐采用自灌式安装，检查管路无漏气。
Q5：介质温度100℃可以用标准G泵吗？
A：不可以，标准款最高耐温40℃，高温工况需选配特种高温泵头。
Q6：入口压力超过2bar会损坏泵吗？
A：会挤压隔膜造成变形渗漏，前端管路必须加装减压阀泄压。
Q7：运行脉动大、管路震动怎么解决？
A：出口加装脉动缓冲罐，缩短长管路，底座增加减震垫。
Q8：0.37kW和0.75kW如何区分选用？
A：小流量低压力选0.37kW，大流量、10bar以上高压工况选用0.75kW。
Q9：单向阀频繁堵塞怎么处理？
A：进口加装高精度前置过滤器，定期拆解清洗阀球、阀座结垢杂质。
Q10：机械隔膜和液压隔膜有什么区别？
A：G机械隔膜结构简单、维保便宜，最高12bar；高压40bar工况选用液压型计量泵。
