一、产品说明

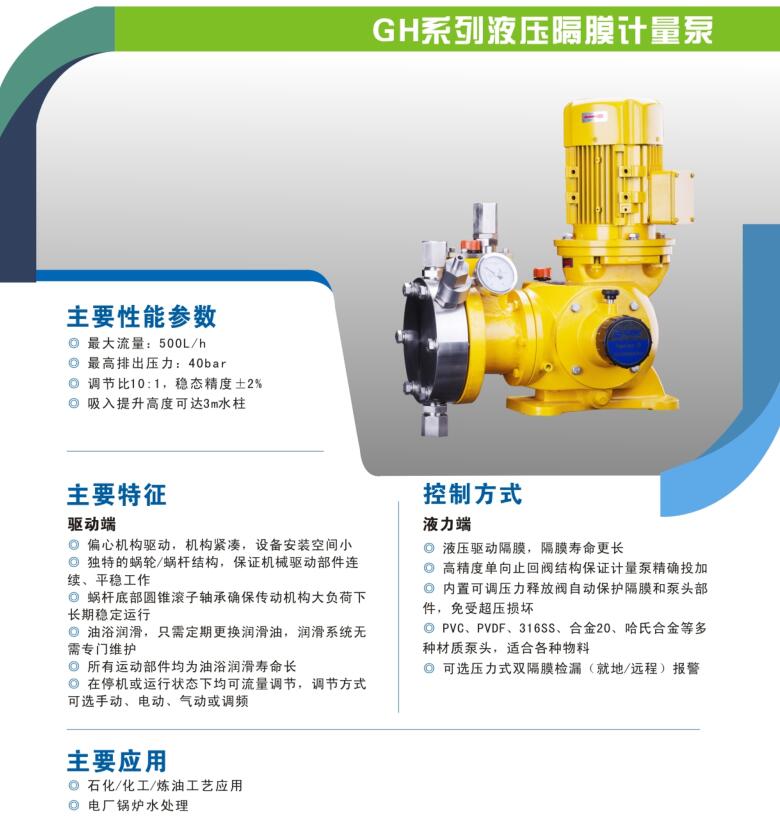

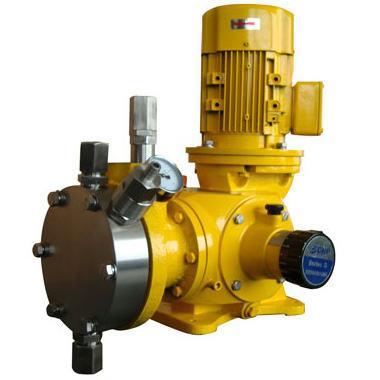

GH高压液压隔膜计量泵采用蜗轮蜗杆传动结构，依靠柱塞液压驱动隔膜，适配40bar高压定量投加工况；泵头内置可调泄压阀，超压自动泄压保护隔膜与泵体。标配隔膜护盘延长膜片寿命，可选双隔膜压力检漏报警装置，液力端多防腐材质可选，运行、停机均可无级调节冲程，机身紧凑占地小，适配化工、制药、水处理各类腐蚀性药剂高压输送。
二、性能及核心优点
- 高压液压驱动设计蜗轮蜗杆柱塞传动，最高承压40bar，满足高压药剂精准投加需求；
- 内置超压安全阀可调压力释放结构，管路超压自动泄压，避免隔膜、泵头破损；
- 带护盘长效隔膜隔膜护盘均匀分散应力，大幅延长隔膜使用寿命，降低更换频次；
- 全域流量调节运行、停机均可调节冲程，10%-100%宽调节区间，稳态精度±2%；
- 多防腐液力端不锈钢、氟塑料等材质可选，适配酸碱、盐类各类腐蚀介质；
- 双隔膜检漏选配压力式报警模块，就地远程监测隔膜破损，高危工况更安全；
- 紧凑小型机身整机体积小巧，一体化结构，设备间狭小空间易安装；
- 坚固低维护结构传动部件耐磨耐用，标准化配件，长期维保成本更低。
三、完整技术参数
工况运行参数
- 流量区间：15L/h～500L/h
- 最高额定排出压力：40bar
- 配套电机功率：0.55kW / 0.75kW
- 流量调节比：10:1（10%~100%冲程可调）
- 稳态计量精度：±2%
- 最大吸入提升高度：3m水柱
- 允许最大入口压力：2bar
- 标准介质温度：≤40℃；特种泵头最高120℃
- 适用电源频率：50Hz/60Hz通用
型号编码释义
- GH：高压液压隔膜计量泵；后缀区分流量、功率、泵头材质、是否带双隔膜报警
四、整机材质细分
- 不锈钢泵头适配中性药液、含盐水处理药剂、食品添加剂；
- 氟塑料(PVDF)泵头耐浓强酸、强有机溶剂，强腐蚀高压工况专用；
- 高温特种材质适配40-120℃高温介质，换热、高温反应釜药剂输送；
- 隔膜组件多层PTFE复合隔膜，配套金属护盘，抗高压疲劳撕裂；
- 阀组配件碳化钨/陶瓷阀球，高压下耐磨、密封不内漏；
- 传动部件高精度蜗轮蜗杆、液压柱塞，全封闭油浴润滑腔体。
五、应用领域
- 精细化工：高压反应釜酸碱催化剂、有机溶剂精准配比投加；
- 环保水处理：反渗透、海水淡化高压阻垢剂、中和药剂输送；
- 制药行业：高压萃取试剂、无菌药液定量加注；
- 食品工业：高温糖浆、防腐助剂高压定量投送；
- 市政污水：高压管道絮凝剂、重金属捕捉剂加注；
- 科研实验室：高压小型反应设备微量腐蚀药剂输送。
六、选型指南
1.泵头材质选型
常规40℃以内中性介质选不锈钢；浓酸强溶剂选PVDF；介质超40℃选用高温特种泵头。
2.压力与功率匹配
长期工况压力预留15%余量，低压小流量选0.55kW，大流量高压选用0.75kW机型。
3.双隔膜报警选配
有毒、易燃易爆高危药剂必须选配双隔膜压力报警装置，常规清水药剂可选基础单隔膜款。
4.吸程与入口压力限制
吸程不超3m，入口压力控制在2bar以内，超压前端加装减压阀保护液压系统。
5.配套管路配件
进口配精密过滤器，出口配套高压缓冲罐，稳定压力，保障±2%计量精度。
七、安装与维护说明
（一）标准安装规范
- 整机水平固定重型减震底座，高压运行减少振动，避免计量偏差；
- 吸水管短直少弯头，前置精密滤网，防止杂质磨损高压阀球；
- 出口配套高压缓冲罐，削弱压力脉动，稳定管路输出压力；
- 管路采用高压防腐管件，螺纹缠绕耐高压生料带，杜绝渗漏；
- 双隔膜报警款信号线屏蔽敷设，远离动力电缆，避免误报警；
- 介质温度超40℃管路配套保温隔热配件，保护隔膜密封件。
（二）分级日常维护流程
- 每日巡检：查看压力表、报警信号，检查泵头、液压端有无渗漏异响；
- 月度保养：清洗进出口单向阀、进口滤网，检查液压油油位，校准泄压阀压力；
- 季度检修：排气液压腔积气，检测隔膜完好度，校验流量冲程刻度；
- 年度大修：全套更换隔膜、阀球、密封件，更换蜗轮蜗杆专用润滑油，整机重新标定精度。
（三）长期停机存放要求
停机排空泵腔腐蚀性介质，适配溶剂反复冲洗流道；液压腔保持标准油位，室内干燥避光存放；每月短时空载运行5分钟，防止阀球、隔膜粘连卡死。
八、行业高频FAQ问答
Q1：GH泵停机状态可以调节输送流量吗？
A：可以，可变偏心冲程机构，运行、停机两种工况均可无级调节输出流量。
Q2：计量误差超过±2%是什么原因？
A：液压腔积气、单向阀卡堵、缺少高压缓冲罐，排气清洗阀组后重新标定刻度。
Q3：内置安全阀还需要外部泄压管路吗？
A：常规工况无需加装；易燃易爆、剧毒高危工艺建议增设二级泄压管路双重防护。
Q4：双隔膜报警频繁触发是什么故障？
A：隔膜老化破损、阀球卡滞超压、报警线路短路，停机拆解更换隔膜并校验泄压阀。
Q5：40bar高压工况需要留压力余量吗？
A：建议实际工作压力不高于34bar，延长隔膜、高压阀组使用寿命。
Q6：介质温度100℃可以直接使用标准GH泵吗？
A：不可以，需选用耐高温特种泵头，标准款最高耐受40℃介质。
Q7：最大3米自吸高度达不到如何处理？
A：缩短吸水管路、减少弯头，抬高储液罐采用自灌式安装，检查管路无漏气。
Q8：入口压力超过2bar会损坏泵吗？
A：会挤压液压隔膜造成变形泄漏，前端管路必须加装减压阀泄压。
Q9：带护盘隔膜相比普通隔膜优势是什么？
A：液压压力均匀分散，无局部应力集中，高压工况下隔膜使用寿命提升一倍以上。
Q10：0.55kW和0.75kW该怎么选？
A：流量≤250L/h选0.55kW；250-500L/h大流量高压工况选用0.75kW电机。
