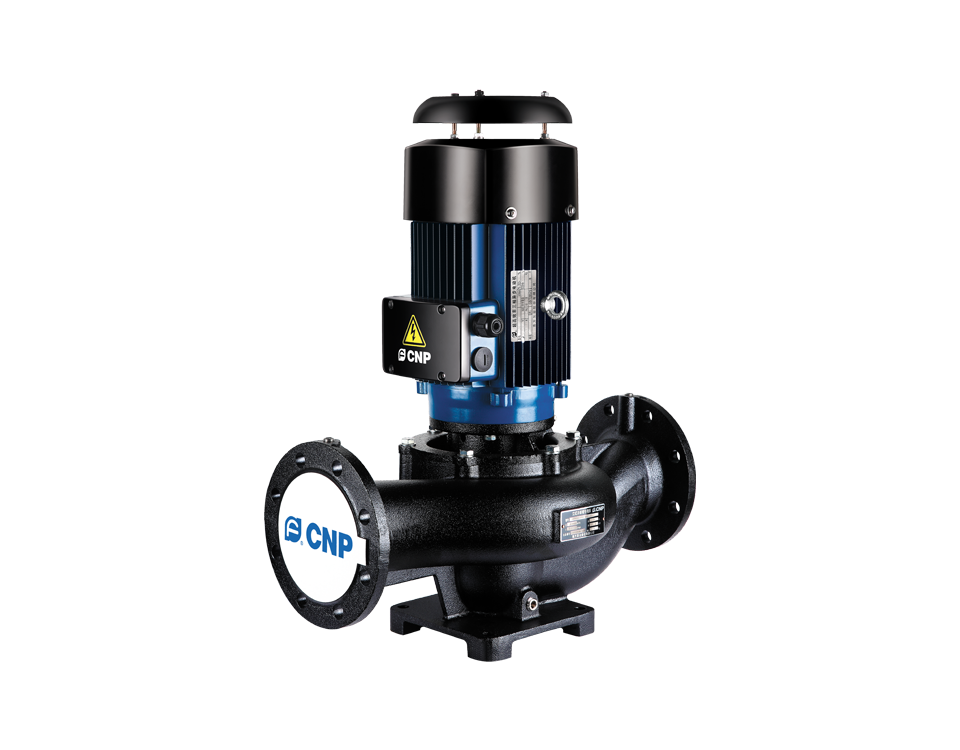

南方LLT，LLTS立式冷却塔专用泵

一、产品说明

　　LLT、LLTS均为非自吸单级单吸立式管道泵，采用水平进出水口布局，专为冷却塔、大流量低扬程循环工况开发。二者核心结构区分：LLT采用泵轴电机同轴直联结构，机身轻巧占地小；LLTS加长轴直联结构，适配特殊安装高度需求。整机搭载优化水力叶轮与泵体模型，水力效率高，树脂砂铸造壳体表面光滑，适配-15℃~100℃洁净清水循环输送。

二、性能及核心优点

• 结构紧凑轻巧立式管道一体式设计，机房、冷却塔旁狭小空间均可安装；
• 低噪平稳运行叶轮精密动平衡，整机震动小，机房噪音控制效果好；
• 检修维护简便标准前端拆解结构，无需整体拆除管路即可更换密封、叶轮；
• 叶轮材质可选标配304不锈钢叶轮，可按需更换铸铁叶轮适配纯清水工况；
• 高效水力模型定制化流道设计，大流量工况能耗更低；
• 宽温低压适配耐受低温冷水至100℃热水，最高承压6bar，闭式循环稳定可靠。

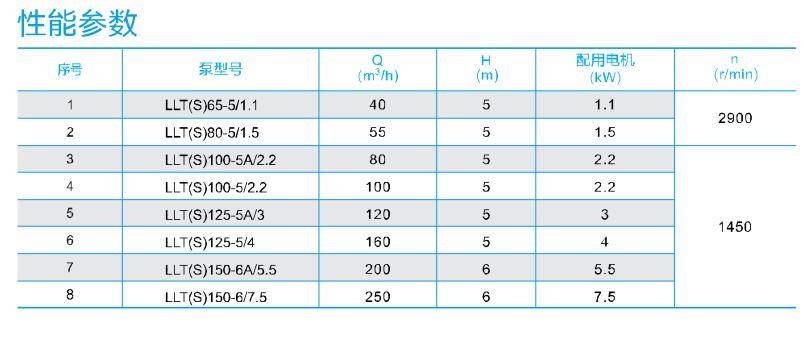

三、完整技术参数

基础运行参数

• 流量区间：30～480m³/h
• 扬程区间：3～12m
• 配套功率：1.1kW～15kW
• 介质适用温度：-15℃～100℃
• 最高工作压力：6bar
• 标准频率：50Hz
• 适配电压：单相220V、三相380V
• 电机标准：IP56全封闭风冷电机，F级绝缘
• 介质要求：无硬质颗粒、无长纤维洁净清水
• 环境条件：环境温度≤40℃，机房通风干燥
• 安装形式：立式水平进出管道直装

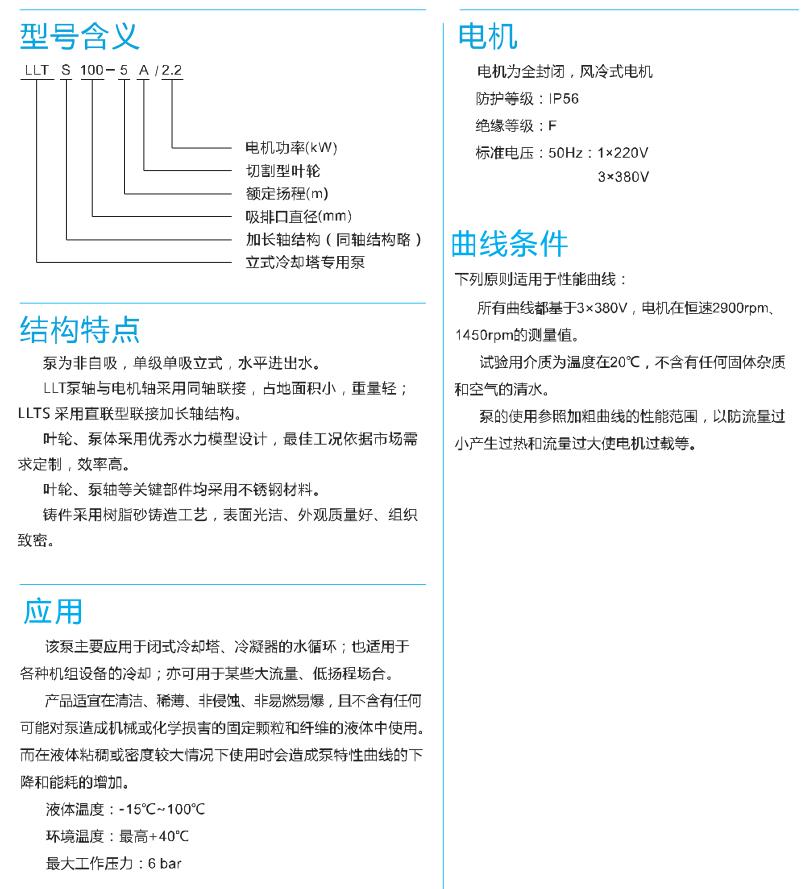

型号编码释义（示例LLT100-5/2.2）

• LLT：标准同轴立式冷却塔泵；LLTS：加长轴立式冷却塔泵
• 100：进出口公称通径mm；5：额定扬程m；2.2：配套电机功率kW

四、整机材质细分

• 标准配置泵体HT20铸铁，304不锈钢叶轮、泵轴，适配绝大多数冷却塔清水循环；
• 铸铁叶轮定制款铸铁泵体搭配铸铁叶轮，仅用于无腐蚀常温纯净自来水；
• 密封配件常温标配丁腈O圈+碳化硅机械密封，60℃以上热水更换耐高温氟橡胶密封；
• 辅助构件整机紧固件不锈钢，泵体外电泳防腐喷涂，不易锈蚀。

五、应用领域

• 冷却/空调系统：闭式冷却塔、中央空调冷水循环机组；
• 工业系统：机床冷却、注塑机、大型设备水冷循环；
• 供水系统：厂区大流量常温清水输送；
• 通用系统增压：低压闭式管路循环、水池大流量水循环增压。

六、选型指南

1.LLT与LLTS机型区分选型

　　常规冷却塔、安装高度无限制选用LL同轴款；设备夹层、高位管路需要加长安装距离选用LLTS加长轴款。

2.流量扬程匹配

　　系统流量30~480m³/h、扬程3~12m低压大流量循环适配本系列；扬程超过12m更换TD管道循环泵。

3.叶轮材质选择

　　冷却塔循环、轻微结垢水质选不锈钢叶轮；纯净软化常温水可选用铸铁叶轮降低成本。

4.温度与压力限制

　　介质最高不超100℃，系统压力不可超过6bar；高温高压工况更换专用高温管道泵。

5.介质洁净度要求

　　进水必须配套过滤器，泥沙、纤维杂质会快速磨损不锈钢叶轮与机械密封。

七、安装与维护说明

（一）标准安装规范

• 立式垂直安装，进出口法兰水平同轴，管路独立承重，禁止泵体承受管道拉力；
• 底座加装橡胶减震垫，降低整机运行震动与噪音；
• 进水前端配套40目Y型过滤器，拦截焊渣、泥沙；
• 开机前打开顶部排气阀排空泵腔空气，本系列无自吸功能，进水需保持正压液位；
• 电机完整接地，周边预留散热空间，LLTS加长轴机型预留上部检修操作距离；
• 冷热管路配套软接头，吸收热伸缩形变，防止法兰渗漏。

（二）分级日常维护流程

• 每日巡检：观察出水流量、运行噪音，检查机封有无渗水，电机外壳≤70℃；
• 月度保养：拆卸清洗进水过滤器，紧固法兰、地脚全部螺栓；
• 季度检修：拆解泵头，清理叶轮水垢，检查密封、轴套磨损情况；
• 年度大修：全套更换机械密封，校正叶轮动平衡，加注电机轴承润滑脂。

（三）长期停机存放要求

　　停机超15天彻底排空泵腔内部积水，清水冲洗流道；冬季环境低于0℃完全放空管路防冻裂；长期断电断开电源，定期手动盘轴防止泵轴弯曲变形。

八、行业高频FAQ问答

Q1：LLT和LLTS核心区别，该怎么选？

　　A：LLT普通同轴，机身短小占地小；LLTS加长轴，适配管路高位、夹层狭小安装空间，常规冷却塔优先LLT。

Q2：LLT/LLTS有没有自吸能力？

　　A：无自吸功能，进水液面必须高于泵体，低位水箱取水需搭配前置引水罐。

Q3：该泵可以输送95℃热水长期运行吗？

　　A：可以，但必须更换耐高温氟橡胶机械密封，标准密封高温易老化漏水。

Q4：运行流量变小、噪音异响是什么故障？

　　A：进水滤网堵塞、泵腔积气、叶轮结垢磨损，依次清洗、排空空气即可恢复性能。

Q5：冷却塔循环必须用不锈钢叶轮吗？

　　A：冷却塔水体易结垢、含微量氯离子，推荐不锈钢叶轮；密闭软化清水可选用铸铁叶轮。

Q6：LLT/LLTS最大承压6bar能加压高层吗？

　　A：仅适合低压循环，高层增压扬程超过12m需选用TD或CDM多级泵。

Q7：多台LLT并联冷却塔要注意什么？

　　A：每台独立闸阀、止回阀，搭配轮换控制，避免单泵长期满载加速磨损。

Q8：介质带细小泥沙能否直接使用？

　　A：不能，泥沙会冲刷不锈钢叶轮与密封，进水必须加装过滤装置。

Q9：LLTS加长轴会更容易发热吗？

　　A：规范安装、同轴校正到位不会发热，安装偏移会增大摩擦升温。

Q10：更换密封需要拆除全部进出水管吗？

　　A：不需要，前端独立泵头结构，单独拆解泵体即可更换密封组件。
