一、产品说明
JX系列为超高压柱塞计量泵，采用偏心机构搭配Z形可变偏心滑轴流量调节结构，整机坚固紧凑、泵头体积小巧，管路接口可按需优化适配。依靠柱塞直接挤压介质输送，高压工况容积损耗极低，流量脉动平缓；适配宽温、超高压力洁净高粘度介质定量输送，不适用于腐蚀浆料、易燃易爆化学品输送，广泛适配化工、电力等高精密高压工艺场景。
二、性能及核心优点
- 超高容积效率柱塞直接压缩介质，50MPa高压工况无介质传输损耗，输送效率稳定；
- 超高计量精度10:1宽调节区间，稳态计量误差控制在±1%，配比精准可控；
- 超强高压适配额定最高50MPa输出压力，适配各类高压洁净高粘度介质输送；
- 平缓流量输出可变偏心滑轴结构，往复脉动幅度小，管路冲击震动更低；
- 紧凑小型机身一体化偏心驱动布局，泵头体积小，管路连接可灵活优化；
- 宽温域运行介质适用-10℃~100℃，环境最高耐受40℃，海拔1000m内稳定运行。

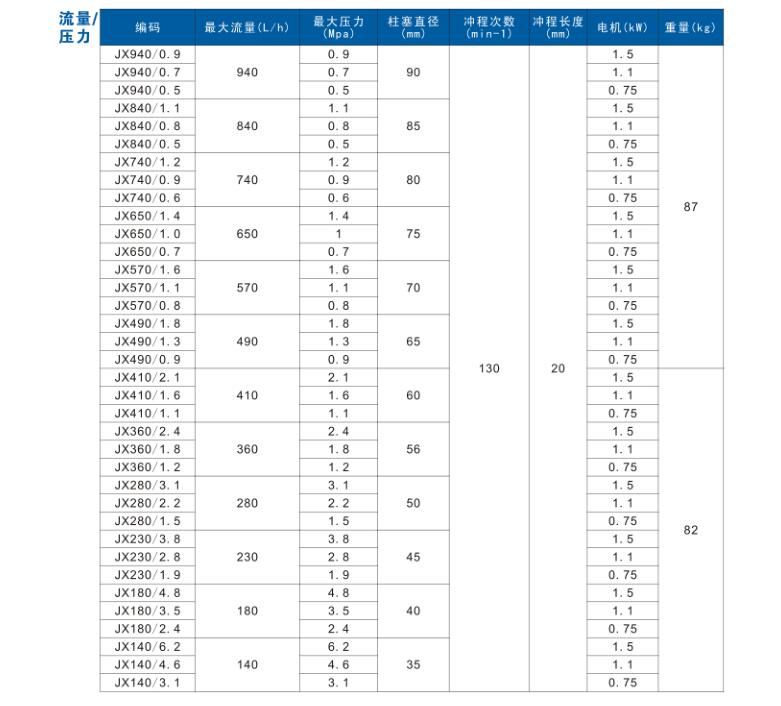

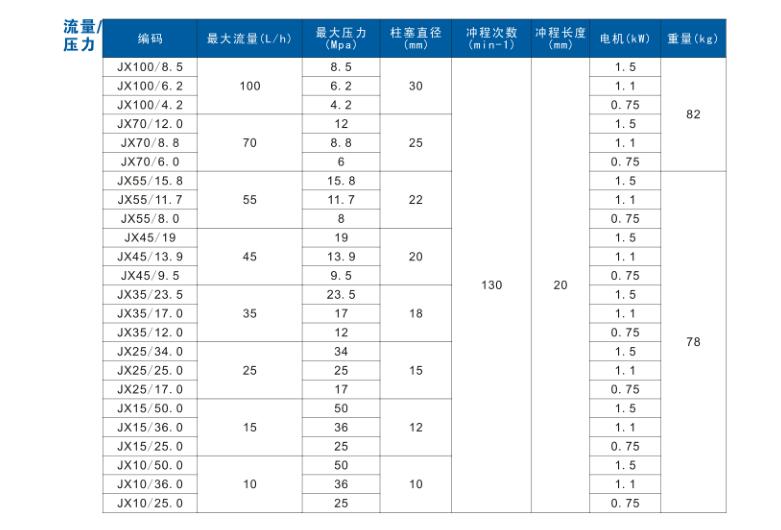

三、完整技术参数
工况运行参数
- 单头最大输送流量：940L/h
- 最高额定排出压力：50MPa
- 流量调节比：10:1（10%~100%冲程可调）
- 稳态计量精度：±1%
- 最大吸入提升高度：2.5m水柱
- 介质适用温度：-10℃～100℃
- 允许环境温度：≤40℃
- 适用最高海拔：1000m

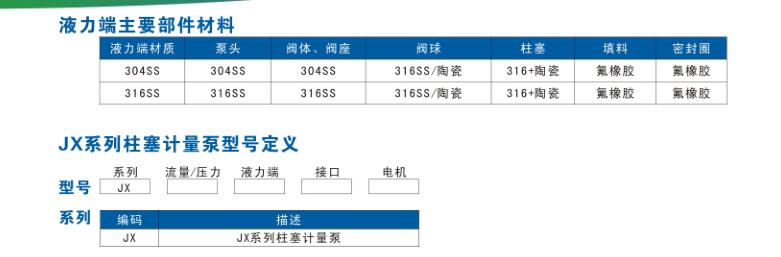

型号编码释义
- JX：高压柱塞计量泵；后缀区分流量规格、泵头材质、压力等级
四、整机材质细分
- 不锈钢泵头316/304不锈钢，适配中性、弱腐蚀洁净油剂、高粘度原料；
- 氟塑料内衬轻度弱酸洁净介质专用，不可输送含颗粒浆料；
- 特种合金柱塞耐磨硬质合金，长期50MPa高压无磨损、密封稳定；
- 密封组件氟橡胶复合填料，适配-10~100℃宽温介质；
- 传动部件精密Z形偏心滑轴、重载偏心驱动机构。
五、应用领域
- 石油化工：高压反应洁净油剂、高粘度助剂精准定量加注；
- 精细化工：高温高压合成洁净原料、无颗粒试剂输送；
- 电力行业：高压锅炉洁净药剂、高纯循环介质投加；
- 冶金工业：高压洁净润滑、冷却油定量供给；
- 医药制造：高压洁净无菌提纯试剂输送；
- 食品加工：高压洁净糖浆、无腐蚀原料定量投送。
六、选型指南
1.介质适配限制
本泵禁止输送腐蚀浆料、含硬质颗粒、易燃易爆化学品，仅适配洁净无颗粒介质。
2.泵头材质选型
常规洁净油剂选用不锈钢；轻度弱酸洁净介质选用氟塑料内衬泵头。
3.压力余量匹配
长期工况工作压力不超过额定85%，预留安全余量，延长柱塞与密封寿命。
4.温海拔管控
介质温度超过100℃、环境高于40℃、海拔超1000m需定制改造机型。
5.管路配套配件
进口加装精密过滤器，出口配套高压背压阀、脉冲阻尼器，稳定计量精度。
七、安装与维护说明
（一）标准安装规范
- 整机水平固定重型减震底座，高压运行降低管路脉动震动；
- 吸水管路短直少弯头，减少吸入阻力，保证2.5m吸程稳定；
- 进出口采用高压卡套管路，管道独立承重，拉力不作用于泵头接口；
- 介质管路全程洁净无杂质，前端加装高精度滤网，防止划伤柱塞；
- 环境通风散热，避免阳光直晒，环境温度控制在40℃以内。
（二）分级日常维护流程
- 每日巡检：查看柱塞密封渗漏、出口压力表、运行有无异响震动；
- 月度保养：清洗进口过滤器，校准偏心冲程刻度，检查填料密封漏液量；
- 季度检修：拆解进出口单向阀清洗，检测柱塞表面磨损、更换老化填料；
- 年度大修：全套更换密封填料、阀组配件，校准整机计量精度。
（三）长期停机存放要求
停机排空泵腔介质，洁净溶剂反复冲洗柱塞与流道；室内常温干燥存放，每月短时空载运行，防止阀球粘连卡死。
八、行业高频FAQ问答
Q1：JX柱塞泵可以输送强酸浆料吗？
A：不可以，本机仅适配洁净无颗粒介质，腐蚀浆料、含颗粒介质易划伤柱塞造成泄漏。
Q2：计量精度超出±1%是什么原因？
A：管路进气、单向阀密封磨损、缺少背压阻尼器，排气清洗阀组后重新标定。
Q3：50MPa高压长期使用需要留余量吗？
A：建议实际工作压力≤42MPa，减少柱塞、密封高压疲劳损耗。
Q4：达不到2.5米自吸高度如何处理？
A：抬高储液罐自灌安装，缩短吸水管路，排查管路密封不漏气。
Q5：介质温度105℃可以直接使用标准JX泵吗？
A：不可以，标准机型最高耐温100℃，高温介质需定制耐高温密封组件。
Q6：柱塞处微量渗漏正常吗？
A：允许微量滴漏，滴量过大代表填料磨损，需压紧压帽或更换密封填料。
Q7：出口压力波动剧烈怎么解决？
A：泵出口加装高压脉冲阻尼器与背压阀，稳定管路压力、削弱脉动。
Q8：环境温度45℃还能连续运行吗？
A：不能，标准机型环境上限40℃，需增加通风散热或定制高温款。
Q9：可以输送汽油、酒精等易燃介质吗？
A：产品不适用于易燃易爆化学品输送，需选用防爆专用柱塞泵。
Q10：柱塞泵对比液压隔膜泵优势是什么？
A：柱塞泵高压容积效率更高，最高可达50MPa；隔膜泵耐压上限更低，适合腐蚀介质。
