一、产品说明

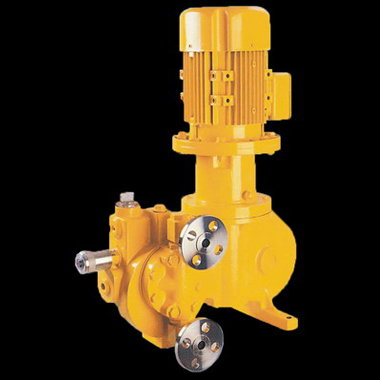

FROY系列为超高压力液压隔膜计量泵，采用偏心柱塞驱动搭配精密蜗轮蜗杆传动结构，整机结构紧凑、占地空间小。传动底部配置圆锥滚子轴承，可长期承受大负荷高压工况；内置可调式压力释放阀，自动泄压保护隔膜与泵头，支持运行、停机双向调节冲程流量，稳态计量精度达±1%，可选不锈钢、氟塑料、特种合金多类液力端，适配石化、电力、医药等高压力腐蚀药剂定量输送场景。
二、性能及核心优点
- 超高耐压液压结构最高218bar输出压力，液压均匀施压，隔膜受力均衡，使用寿命大幅提升；
- 内置超压安全泄压阀管路压力超标自动释放，杜绝隔膜、泵头高压破裂损坏；
- 重载稳定传动系统蜗轮蜗杆+底部圆锥滚子轴承组合，大负荷运行无晃动、无卡顿；
- 超高计量精度10:1宽调节区间，稳态计量误差仅±1%，配比控制精准；
- 全域流量可调设备运转、停机状态均可无级调节冲程，操作灵活便捷；
- 多材质液力端选配不锈钢、氟塑料、特种合金泵头，适配各类腐蚀化工介质；
- 紧凑型机身设计偏心一体化布局，成套加药设备狭小空间轻松集成安装。

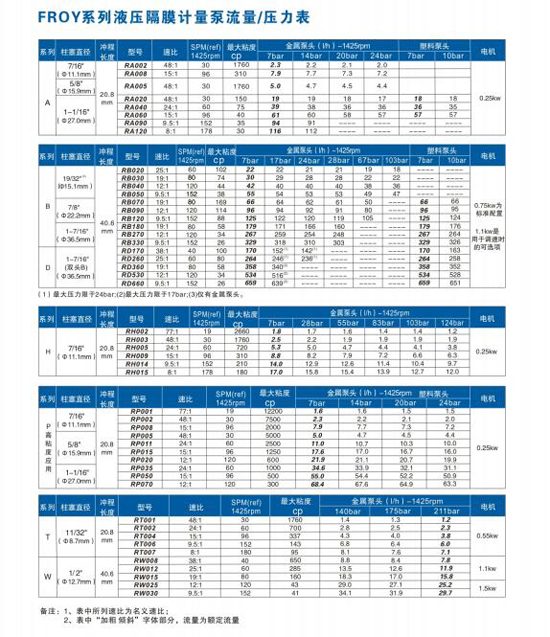

三、完整技术参数
工况运行参数
- 流量区间：2L/h～659L/h
- 最高额定排出压力：218bar
- 配套电机功率：0.25kW～1.5kW
- 流量调节比：10:1（10%~100%冲程可调）
- 稳态计量精度：±1%
- 最大吸入提升高度：3m水柱
- 适用电源频率：50Hz/60Hz通用

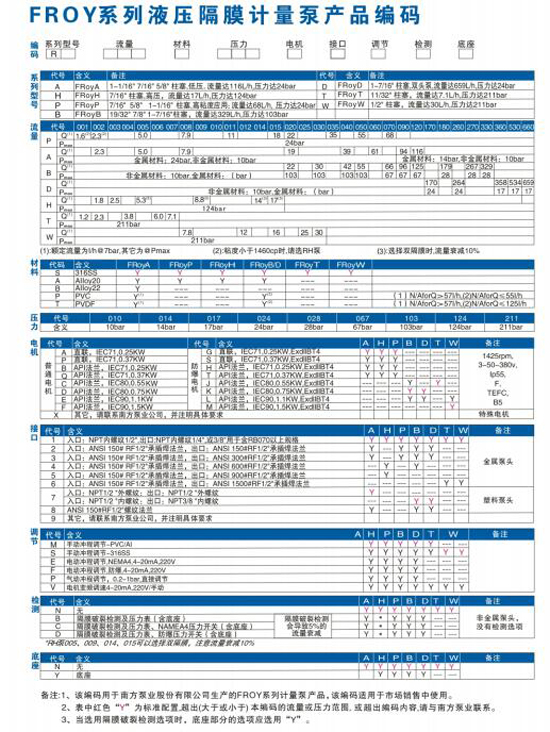

型号编码释义
- FROY：超高压液压隔膜计量泵；后缀区分流量、功率、液力端材质、压力等级
四、整机材质细分
- 316不锈钢泵头适配中性、含盐、食品医药类常温药液；
- PVDF氟塑料泵头耐浓强酸、强有机溶剂，强腐蚀高压工况专用；
- 哈氏/合金特种泵头适配高氯、强氧化剧毒化工介质；
- 隔膜组件多层复合高压液压隔膜，抗高压疲劳、耐介质溶胀；
- 阀组配件碳化钨高压阀球，密封性能稳定，长期高压不内漏；
- 传动部件高精度蜗轮蜗杆、重载圆锥滚子轴承，长效耐磨。
五、应用领域
- 石油化工/炼油：高压加氢、反应釜催化剂、腐蚀助剂精准加注；
- 电力冶金：高压锅炉、脱硫脱硝高温高压药剂定量投加；
- 医药行业：高压萃取、无菌高压反应试剂精密输送；
- 食品工业：高压防腐添加剂、无菌糖浆定量投送；
- 环保水处理：海水淡化、反渗透高压阻垢剂、重金属捕捉剂；
- 科研实验室：高压反应装置微量腐蚀特种药剂输送。
六、选型指南
1.泵头材质选型
常规含盐中性介质选316不锈钢；浓酸强溶剂选用PVDF；高腐蚀高危工艺选用特种合金泵头。
2.功率与压力匹配
低压小流量选0.25kW；中高压工况选用0.55~0.75kW；接近额定218bar高压选用1.5kW电机。
3.压力安全余量
长期运行工作压力建议不超过额定压力85%，延长隔膜、阀组高压使用寿命。
4.吸程工况管控
最大吸程3m，超过该高度采用自灌式安装，缩短吸水管路、减少弯头阻力。
5.管路配套配件
进口加装精密高压过滤器，出口配套高压缓冲罐、背压阀，稳定压力保障±1%精度。
七、安装与维护说明
（一）标准安装规范
- 整机固定重型加厚减震底座，高压运行减少振动，避免计量精度偏移；
- 吸水管路短直、少弯头，前置高压精密滤网，硬质杂质避免磨损高压阀球；
- 管路全部采用高压防腐管件，法兰均匀对角紧固，杜绝高压介质渗漏；
- 液压腔预留检修操作空间，方便补油、排气、更换隔膜配件；
- 电源匹配50/60Hz标准，高压工况电气做好防爆、防水防护。
（二）分级日常维护流程
- 每日巡检：观测出口压力表，查看泵头、液压腔有无渗油漏液、异常异响；
- 月度保养：清洗进出口高压单向阀，检查液压油油位，校验内置泄压阀压力；
- 季度检修：排空液压腔积气，校准冲程刻度，检测隔膜有无细微破损；
- 年度大修：全套更换隔膜、高压阀球、密封件，更换专用高压传动润滑油并重新标定计量精度。
（三）长期停机存放要求
停机彻底排空泵腔腐蚀介质，适配溶剂反复冲洗流道；液压腔加注标准润滑油，室内避光干燥存放；每月短时空载运行5分钟，防止阀球、隔膜粘连卡死。
八、行业高频FAQ问答
Q1：FROY泵停机状态可以调节输送流量吗？
A：支持，偏心冲程调节机构，运行、停机两种工况均可无级调整输出流量。
Q2：计量误差大于±1%是什么故障？
A：液压腔积存空气、单向阀结垢堵塞、缺少高压缓冲罐，排气清洗阀组后重新标定刻度。
Q3：内置泄压阀还需要外部高压安全阀吗？
A：常规工艺仅内置阀即可；剧毒、易燃易爆高压系统建议增设二级泄压管路双重防护。
Q4：218bar长期使用需要预留压力余量吗？
A：建议实际工作压力≤185bar，降低隔膜、阀组高压疲劳损耗，延长使用寿命。
Q5：达不到3米自吸高度如何解决？
A：抬高储液罐采用自灌安装，缩短吸水管路，排查管路法兰密封是否漏气。
Q6：不锈钢泵能输送浓盐酸介质吗？
A：不能，氯离子会腐蚀不锈钢，强酸性高压工况必须选用PVDF氟塑料泵头。
Q7：运行流量忽大忽小、管路震动剧烈怎么办？
A：出口加装高压脉动缓冲罐，清理堵塞单向阀，底座加装加厚减震垫。
Q8：液压腔需要定期排气补油吗？
A：需要，每月检查油位，流量波动时打开放气阀排净内部积气，保证计量稳定。
Q9：0.25kW和1.5kW如何区分选用？
A：小流量、100bar以内低压选用0.25kW；大流量、150bar以上超高压力选用1.5kW。
Q10：液压隔膜相比机械隔膜优势是什么？
A：液压均匀分摊压力，最高耐压218bar，隔膜不易撕裂，适配超高压精密投加工况。
