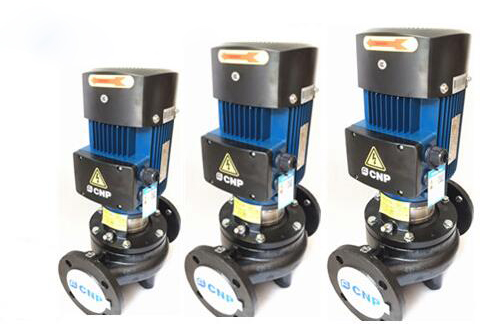

一、产品说明

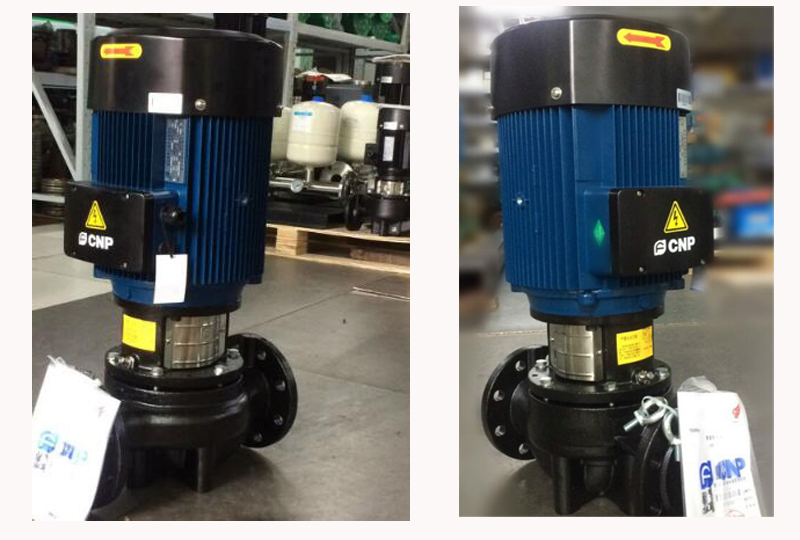

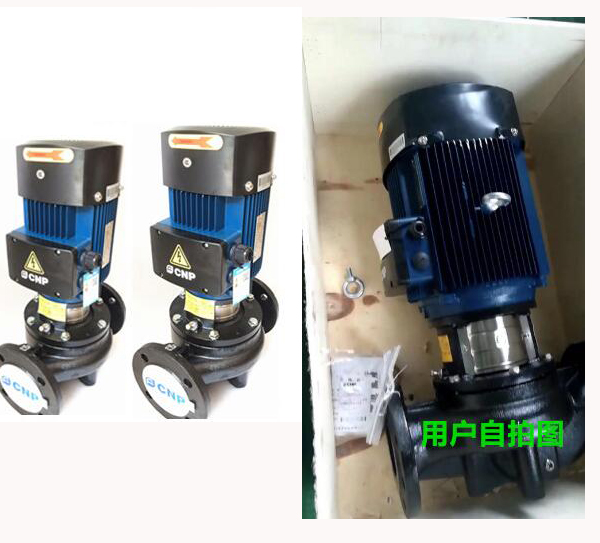

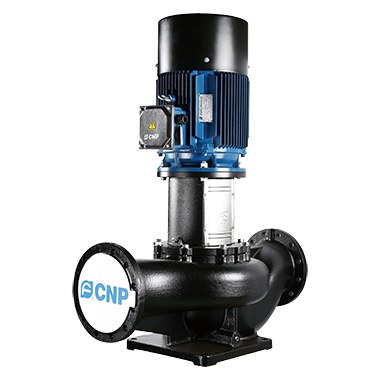

TD为单级立式直通管道循环泵，泵进出口位于底部同一直线，采用顶部可抽拉式模块化结构，检修无需拆装前后管路，不中断系统管线。泵主体为精密铸造铸铁壳体，叶轮可选铸铁、不锈钢两种配置，适配-15℃~110℃常温/热水闭式循环，大流量低扬程设计，广泛适配暖通、工业冷却、集中供水循环工况，运行稳定、运维成本低。
二、性能及核心优点
- 直通管道紧凑结构立式同轴法兰，可直接串联管路，无需改动管道走向，占地空间小；
- 顶部抽拉免拆管维修拆开上部即可取出叶轮、密封组件，管路全程保持连接，停机检修时间大幅缩短；
- 低噪平稳运行优化水力模型+精密动平衡叶轮，整机振动小，机房静音适配；
- 叶轮材质可选标配铸铁叶轮，可升级不锈钢叶轮，适配轻度净水介质；
- 宽温通用介质覆盖低温冷水至110℃高温热水，冷暖循环一机通用；
- 大功率全覆盖功率区间1.1~132kW，满足大型换热站、工厂集中循环需求。

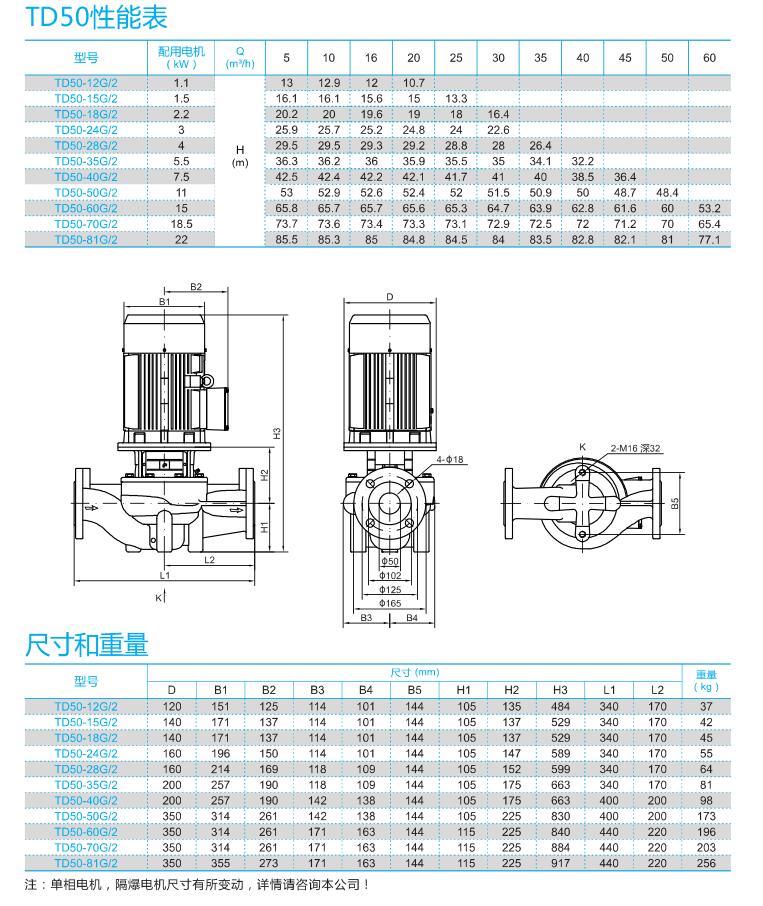

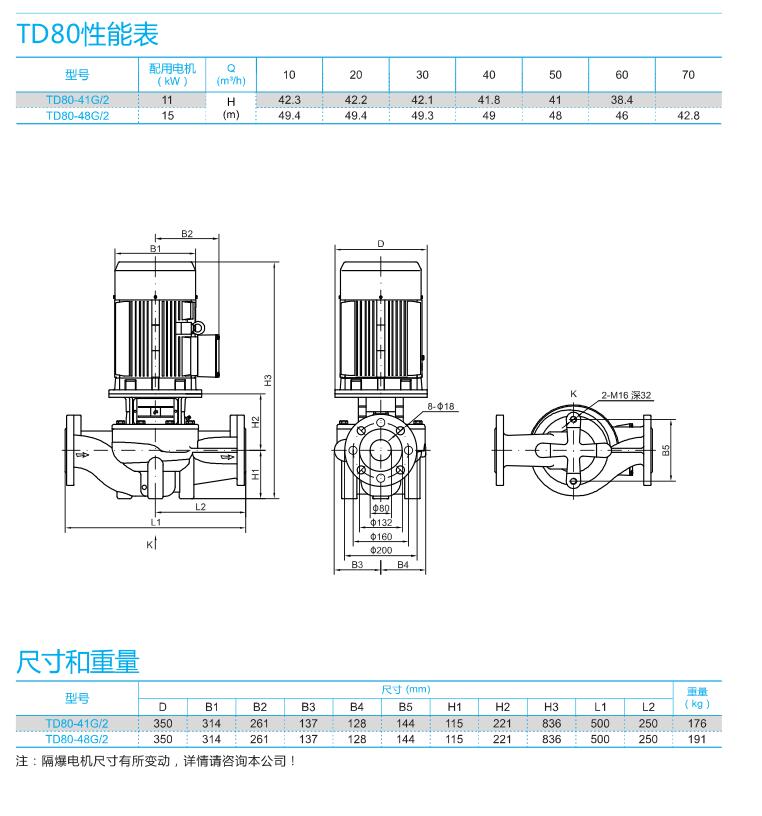

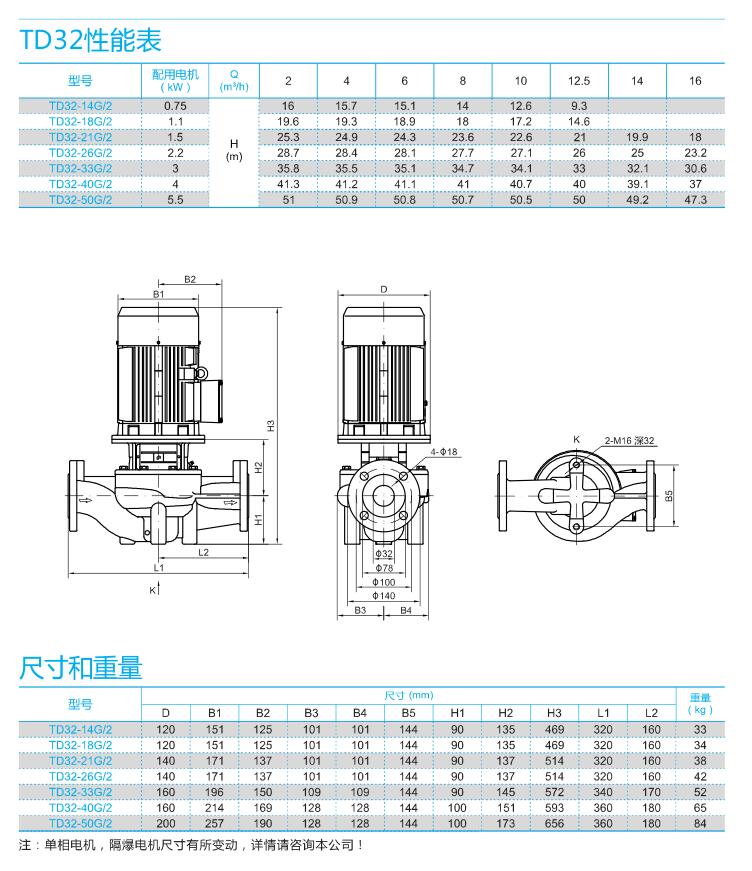

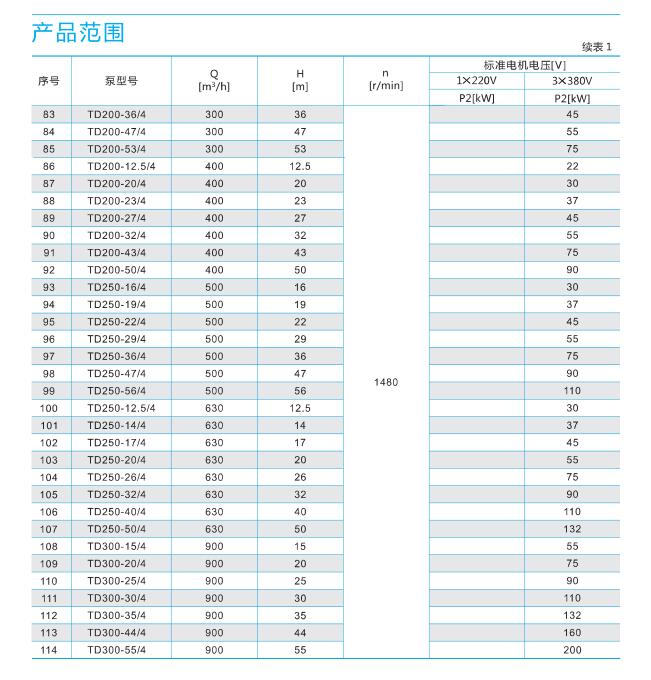

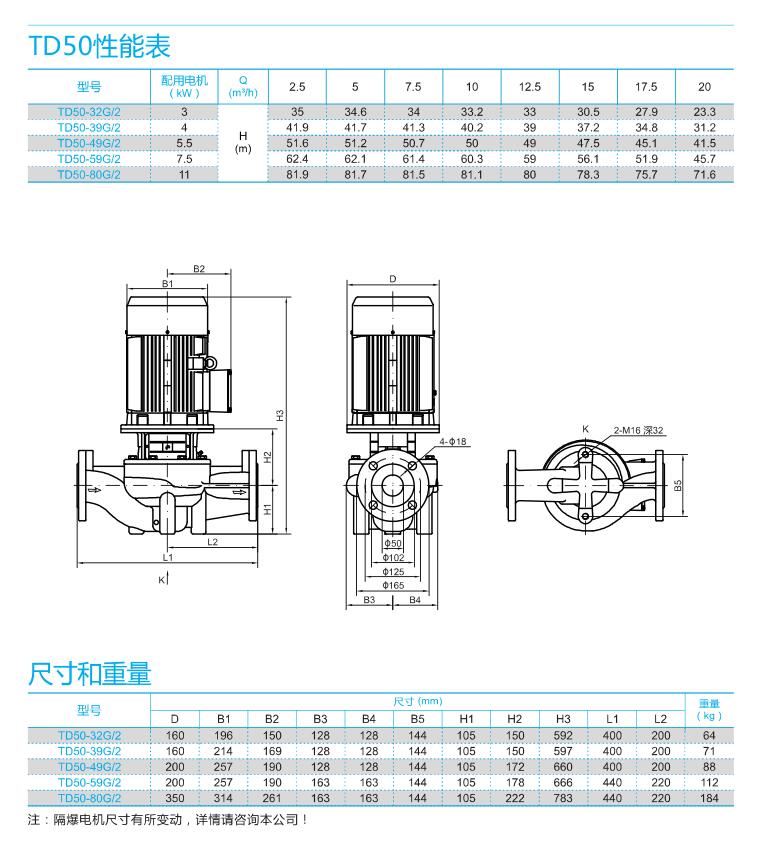

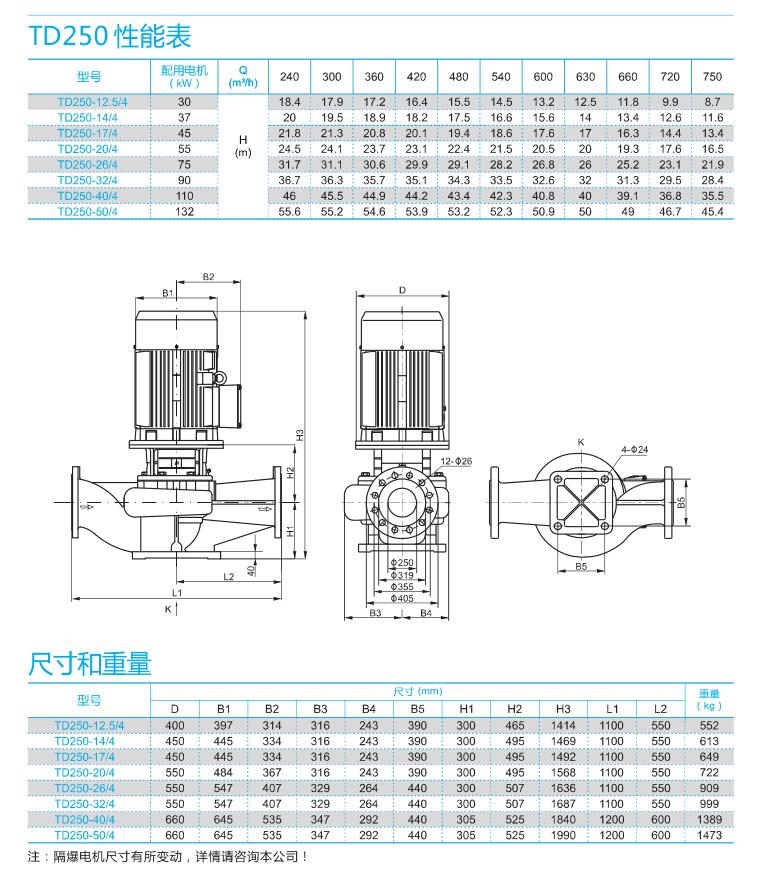

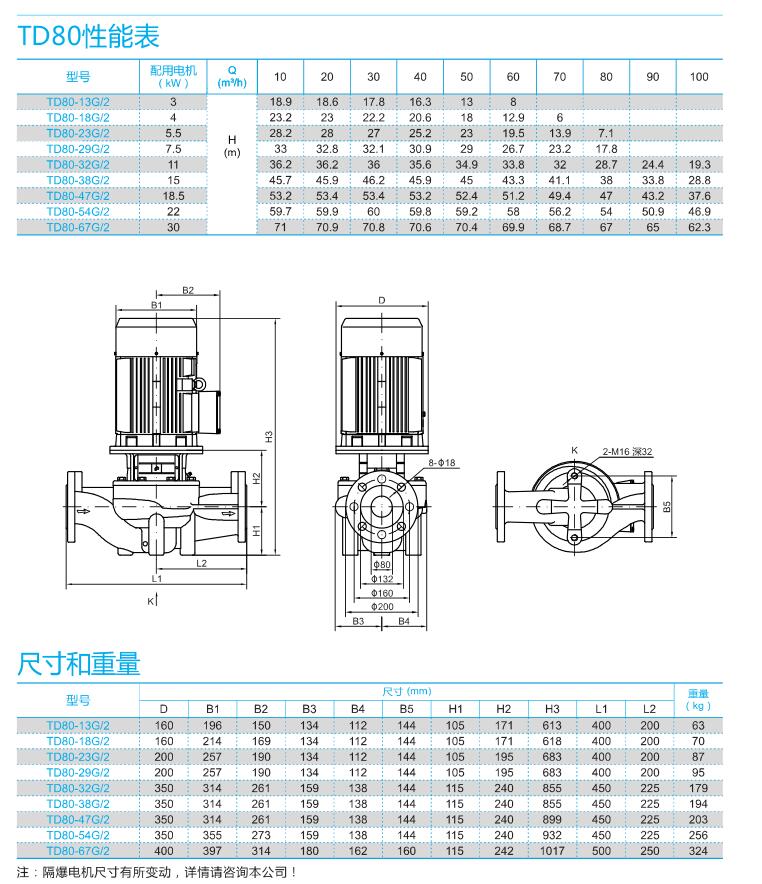

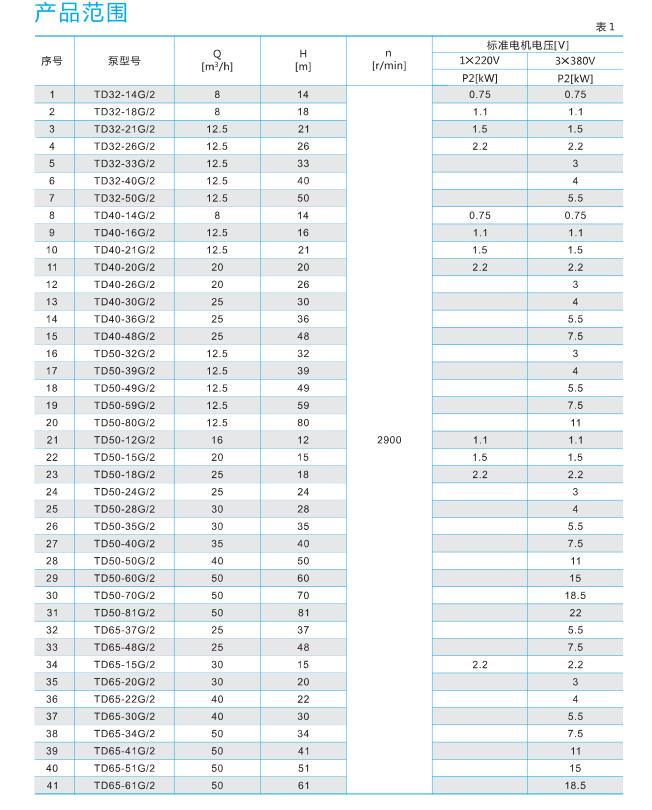

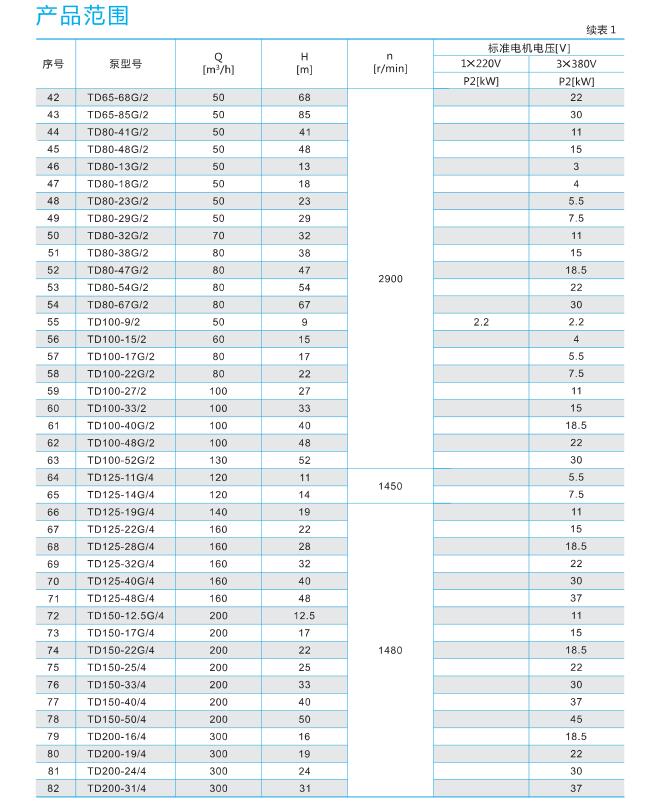

三、完整技术参数
基础运行参数
- 流量区间：4～750m³/h
- 扬程区间：4.5～108m
- 配套功率：1.1kW～132kW
- 介质适用温度：-15℃～+110℃
- 适配频率：50Hz/60Hz双制式
- 电机标准：IP55全封闭风冷YE3高效电机，F级绝缘
- 介质要求：洁净清水、热水，无硬质大颗粒、无长纤维杂质
- 标准承压：12bar，高压工况可定制16bar壳体
- 安装形式：立式管道直装，进出口同轴法兰
型号编码释义（示例TD100-32G/4）
- TD：立式管道循环泵；10：进出口公称通径mm；32：额定扬程m；G：新一代；4：电机极数
四、整机材质细分
- 标准铸铁款泵体、泵盖球墨铸铁，铸铁叶轮，适用于暖通热水、普通工业冷水循环；
- 不锈钢叶轮升级款铸铁泵体搭配304不锈钢叶轮，适配自来水、轻度洁净水体，不易锈蚀结垢；
- 密封配件常温标配丁腈密封，70~110℃热水更换耐高温氟橡胶机械密封；
- 辅助构件泵轴调质碳钢，紧固件不锈钢，底座防腐喷漆处理。
五、应用领域
- 冷却/空调系统：中央空调、机房冷水机组、换热站热水循环；
- 供水系统：小区集中热水、楼宇二次循环补水；
- 工业系统：机床冷却、化工工艺温水、设备闭式水循环；
- 通用系统增压：闭式管路循环增压、区域供暖管网输送。
六、选型指南
1.循环/增压区分选型
中央空调、供暖、工业大流量闭式循环优先选TD；高层供水、小型锅炉高压补水、小流量高压工况选用CDMFG。
2.流量扬程匹配
系统流量4~750m³/h、扬程≤108m循环系统适配TD；管路损耗预留10%余量，避免流量衰减。
3.叶轮材质选择
普通热水、闭式冷却选铸铁叶轮；自来水、净水、易结垢水体升级不锈钢叶轮。
4.温度适配规则
介质110℃以内选用TD；超过110℃高温导热油、热水系统选用CDMFG高温泵。
5.安装空间要求
管路中间直装、无多余地面空间选TD；狭小机箱、设备内部增压选用CDMFG。
七、安装与维护说明
（一）标准安装规范
- 立式垂直管道安装，进出口法兰同轴，管路独立承重，禁止泵体承受管道拉力；
- 整机底部加装橡胶减震垫，降低震动向管路传递；
- 进水前端配套Y型过滤器，拦截焊渣泥沙，保护叶轮与密封；
- 开机前打开顶部排气阀排空泵腔空气，TD无自吸功能，进水需保持正压；
- 电机完整接地，机房预留顶部抽拉检修空间，大功率机型上方预留1米操作距离；
- 高温管路配套膨胀节，吸收热伸缩，防止法兰变形渗漏。
（二）分级日常维护流程
- 每日巡检：查看出水流量、运行噪音，检查轴封渗漏，电机外壳≤75℃；
- 月度保养：清洗进水过滤器，紧固法兰、地脚全部螺栓；
- 季度检修：顶部抽出叶轮组件，清理水垢、检查密封老化磨损；
- 年度大修：全套更换高温机械密封，校正叶轮动平衡，加注电机轴承润滑脂。
（三）长期停机存放要求
停机超15天彻底排空泵腔介质，热水系统多次清水冲洗；冬季低于0℃放空全部管路防冻裂；长期断电断开电源，定期手动盘轴防止轴弯曲变形。
八、行业高频FAQ问答
Q1：TD和CDMFG怎么区分选型？
A：TD是单级大流量循环泵，用于暖通、大型冷却；CDMFG多级高压，适合小流量高温高压补水，二者工况不通用。
Q2：TD检修需要断开进出水管吗？
A：不需要，顶部抽拉结构，仅拆开电机上部即可取出叶轮密封，管路保持连通。
Q3：TD能不能输送110℃热水长期运行？
A：可以，但必须更换耐高温氟橡胶机械密封，标准密封高温易渗漏老化。
Q4：运行流量变小、噪音大是什么故障？
A：滤网堵塞、泵腔积气、叶轮结垢磨损、管路阻力过大，依次清理排气即可恢复。
Q5：TD有没有自吸能力，低位水箱能用吗？
A：无自吸功能，进水液面必须高于泵体，低位取水搭配前置引水罐。
Q6：供暖系统选铸铁还是不锈钢叶轮TD？
A：闭式软化热水用铸铁叶轮；开放式自来水、易结垢水质选不锈钢叶轮。
Q7：多台TD并联换热站要注意什么？
A：每台独立闸阀、止回阀，搭配变频轮换控制，避免单泵长期满载磨损。
Q8：TD电机过热怎么解决？
A：检查机房通风、介质温度超标、选型偏小过载，对应扩容或改善散热。
Q9：TD最高扬程108米适合高层供水吗？
A：仅适合低层循环增压，高层垂直高差大需选用CDMFG多级高压泵。
Q10：介质带细小泥沙可以直接用TD吗？
A：不可，必须前置过滤器，泥沙会快速磨损叶轮与机械密封。
