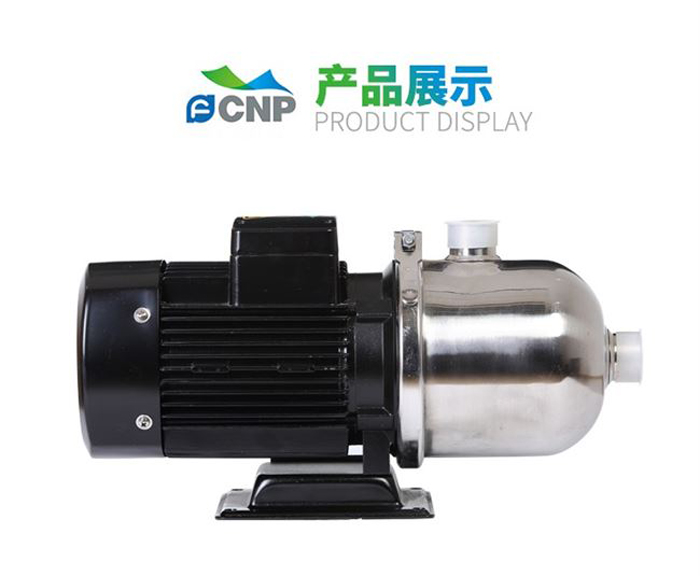

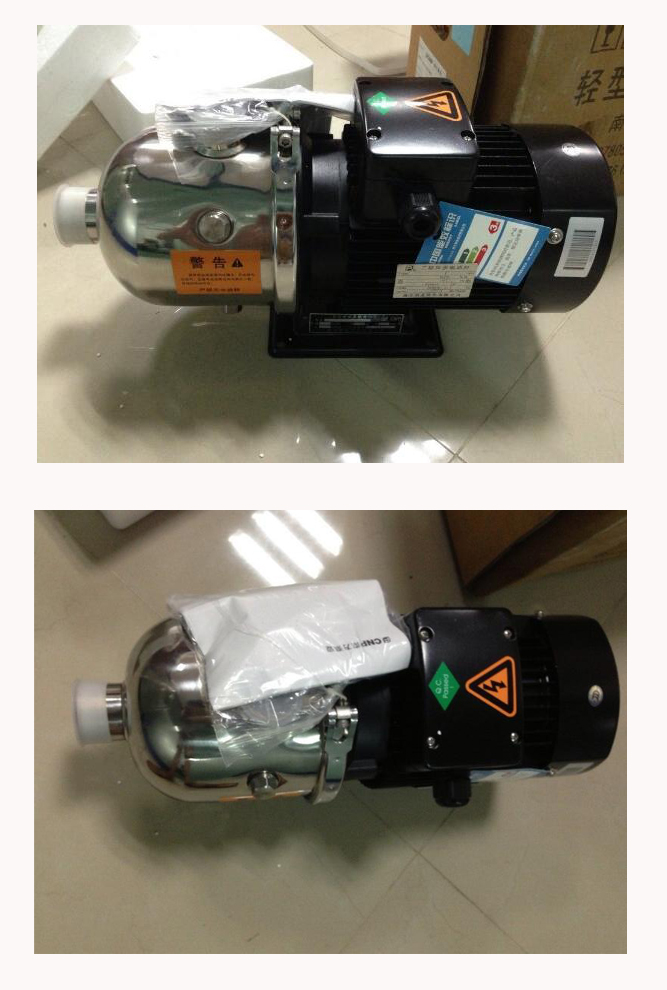

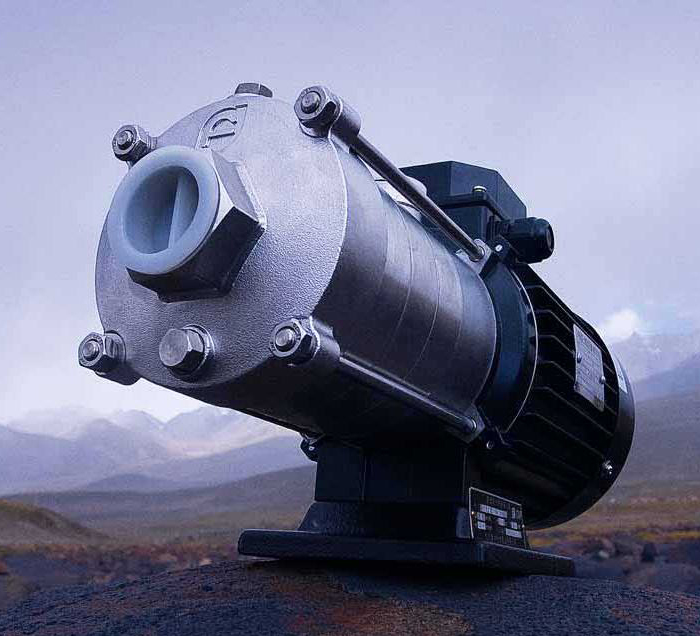

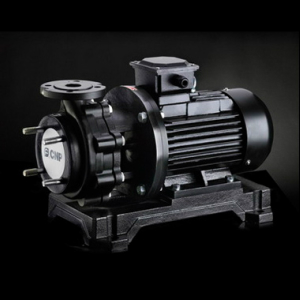

南方CHL，CHLK，CHLF（T）轻型卧式多级离心泵

一、产品说明

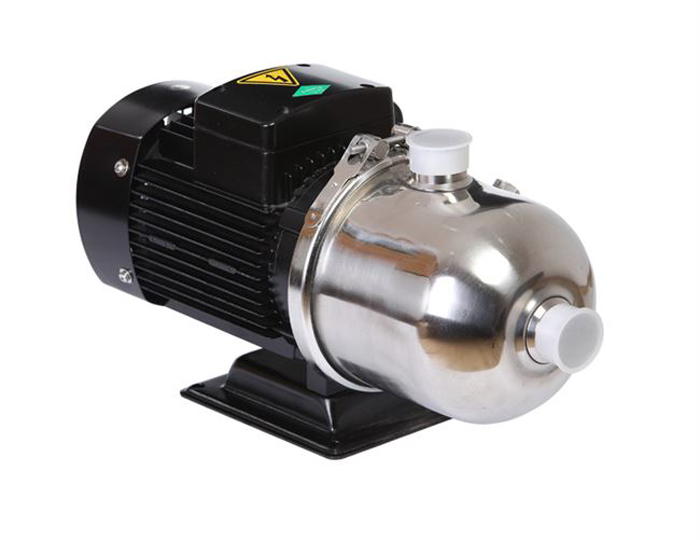

　　南方CHL、CHLK、CHLF(T)系列为轻量化非自吸卧式多级离心泵，专为小型设备配套、狭小机房场景开发，全系统一采用加长轴直联电机结构，省去中间联轴器，传动同轴度高、整机体积大幅缩小。

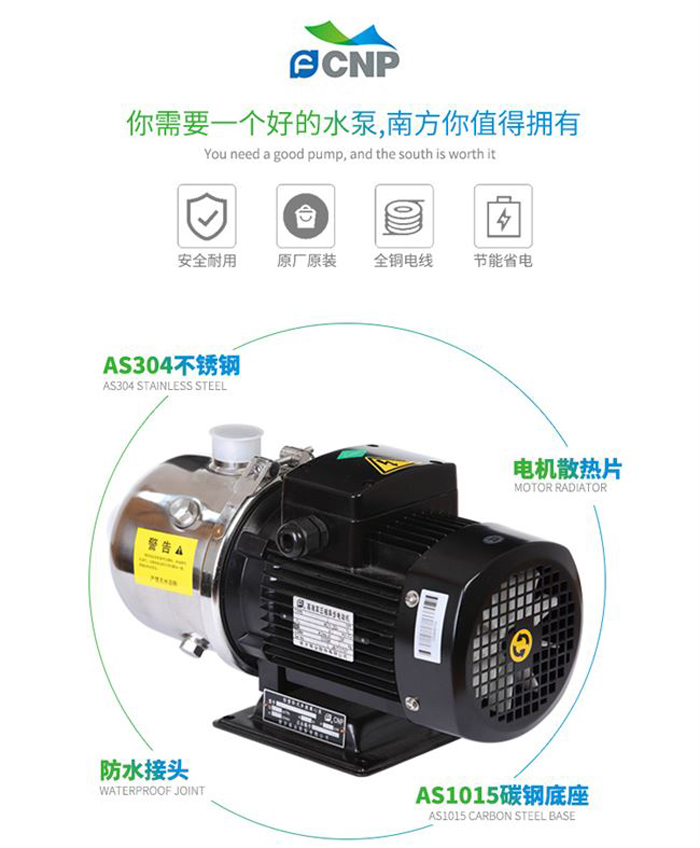

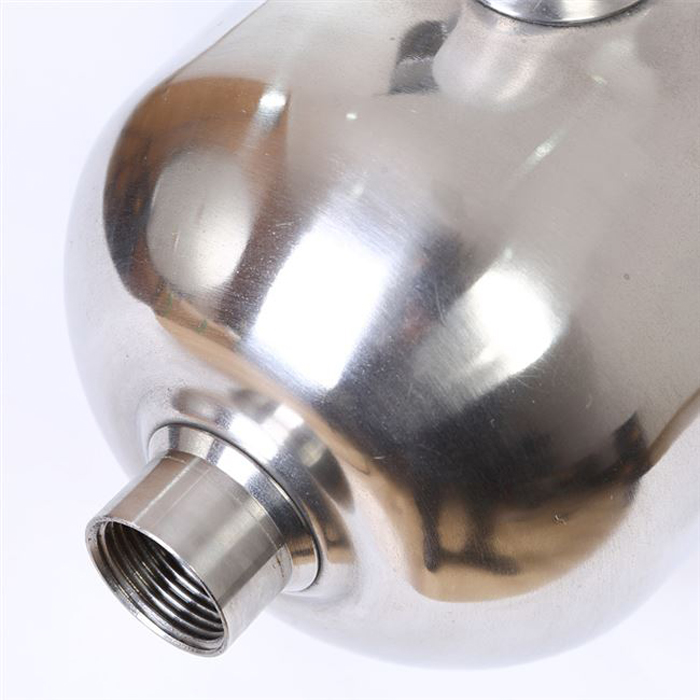

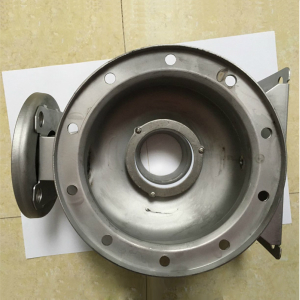

　　叶轮、导叶、泵筒全部采用不锈钢板冲压焊接工艺成型，内壁光滑不易结垢污染介质；统一采用轴向水平进水、径向垂直出水布局，管路改造、设备内嵌适配性极强。

　　系列细分CHL常温清水款、CHLK空调专用不锈钢款、CHLF(T)高温防腐款三大机型，电机支持50Hz/60Hz双频供电，防护等级IP55、绝缘等级F，适配清水、轻度弱酸、高低温循环介质长期连续输送，是冷水机组、纯水设备、小型供水系统标配增压泵。

二、性能及核心优点

结构极度紧凑：加长轴一体直联设计，横向占用空间极小，可直接嵌入冷水机、纯水设备内部，安装空间需求低；

• 低噪平稳运行：叶轮出厂精密动平衡校正，多级分流降噪水力结构，机房、设备舱运行震动微弱，适配静音工况；
• 适用于轻度腐蚀性液体：全系304不锈钢过流件，可选316L升级款，可输送纯水、泳池水、微量酸碱循环介质，无锈水污染；
• 拆装维护简便：模块化泵头结构，更换机械密封无需拆解全部多级筒体，单人短时间完成检修，停机损耗少；
• 宽温域适配：CHLF(T)热水款介质最高可达110℃，一套泵兼顾制冷冷水、采暖热水两套循环系统；
• 管路通用性强：轴向进、径向出标准螺纹/法兰接口，新旧管路改造无需大面积改道。

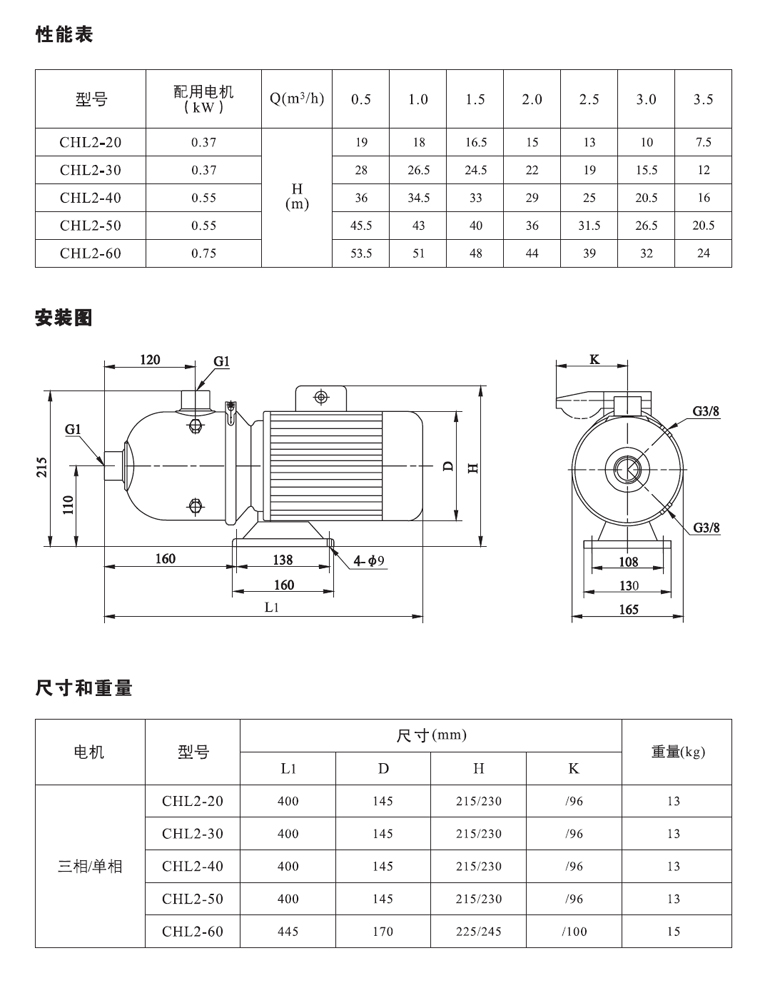

三、完整技术参数

流量范围：0.5m³/h～32m³/h

扬程范围：5m～88m

配套电机功率：0.37kW～7.5kW

供电频率：50Hz/60Hz双频可选，220V单相、380V三相均可定制

介质温度区分：CHL/CHLK：-15℃～+70℃；CHLF(T)：-15℃～+110℃

介质要求：洁净、无硬质颗粒、无长纤维、低粘度清水或轻度腐蚀液体，介质PH值4~9

环境使用条件：海拔≤1000m，环境温度0℃～40℃，机房通风干燥

最大系统承压：10bar

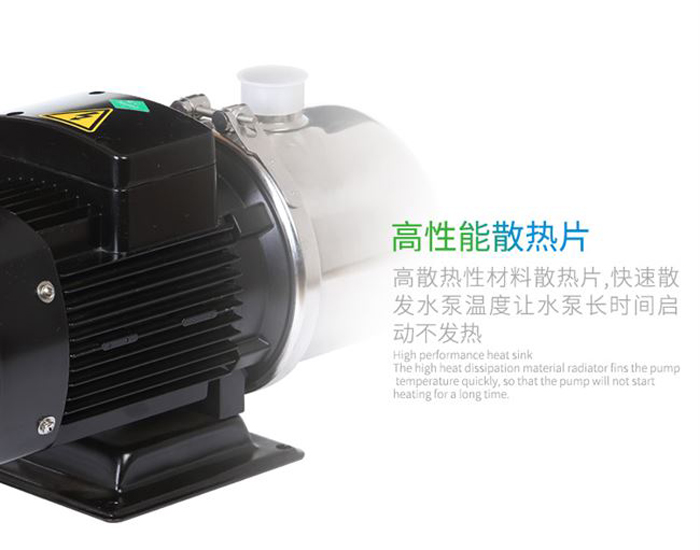

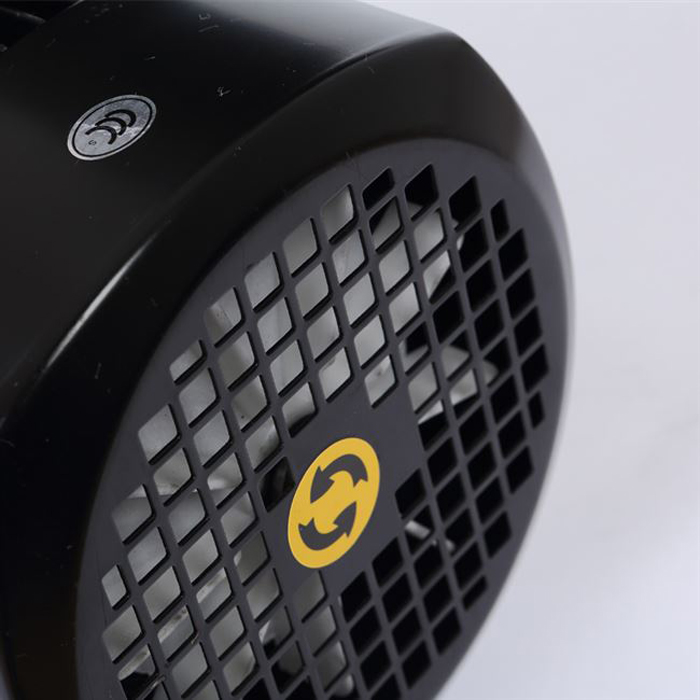

电机配置：全封闭风冷二极铝壳电机，可选防爆、变频专用电机

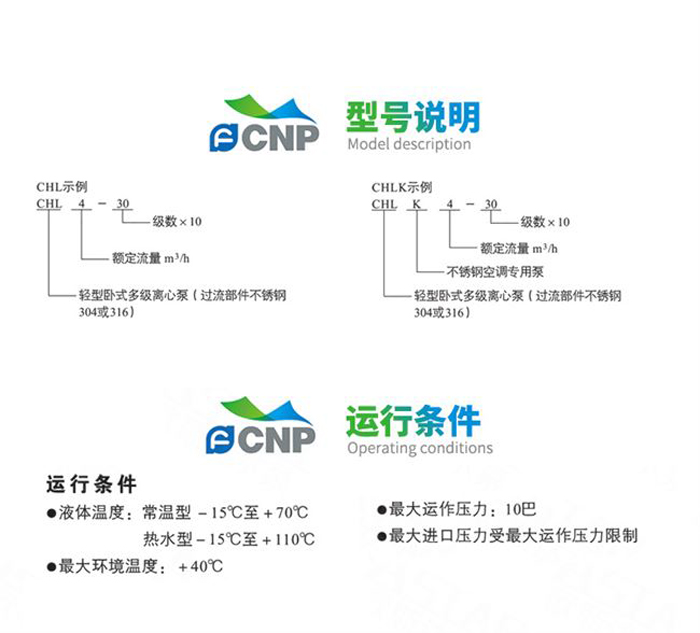

型号编码释义（示例CHLF4-30(T)）

• CHL：基础常温轻型卧式多级泵
• K：空调专用细分型号
• F：全不锈钢防腐款；T：高温热水专用密封结构
• 4：单级额定流量4m³/h
• 30：叶轮总级数×10，数值越大扬程越高

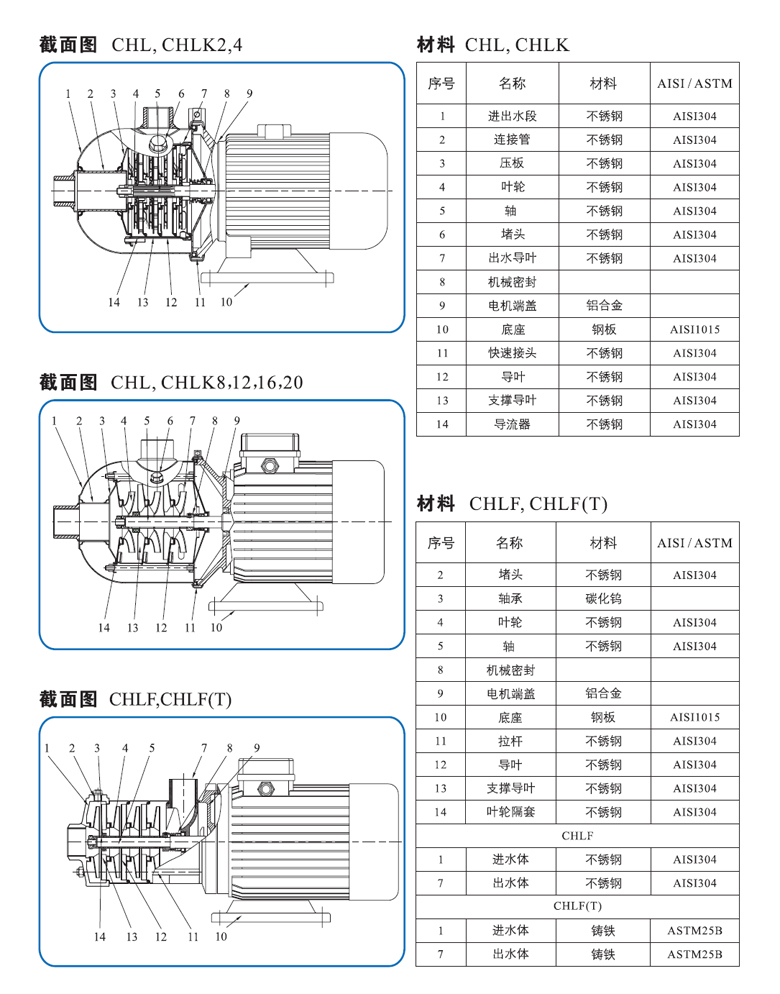

四、整机材质细分

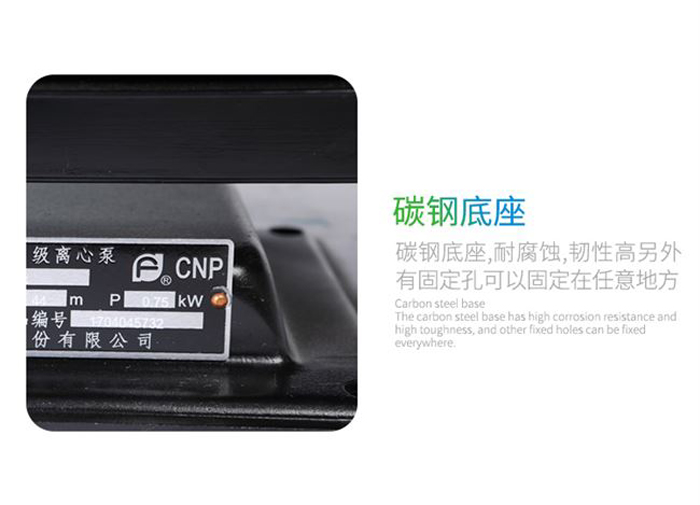

• CHL标准款：过流件304不锈钢，进出水口铸铁接头，碳钢喷漆底座，适配常温中性清水；
• CHLK空调专用款：全套304不锈钢过流部件+不锈钢进出口，无铸铁配件，专为中央空调闭式循环开发；
• CHLF常温款：整机全304不锈钢结构，无铸铁件，标配标准氟橡胶密封，适配纯水、泳池轻度含氯水；
• CHLF(T)高温款：CHLF全不锈钢主体+耐高温氟橡胶机械密封，可长期输送70~110℃热水；高腐蚀工况可升级316L不锈钢过流件。

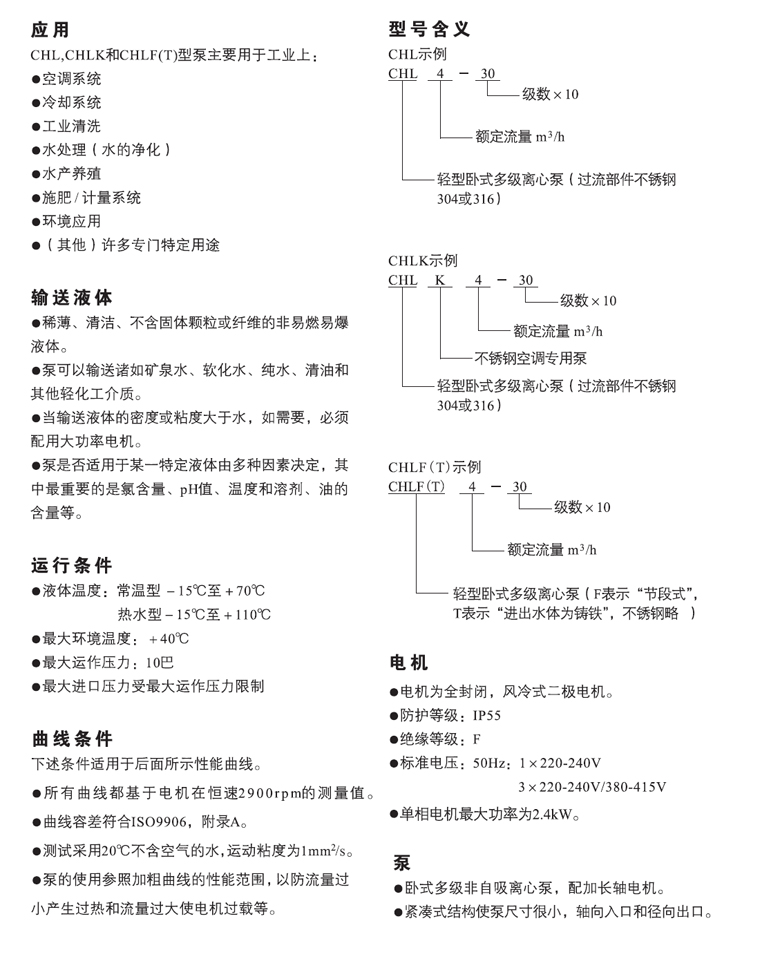

五、应用领域

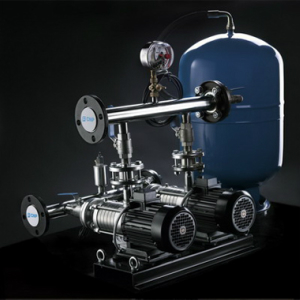

• 供水和增压：别墅全屋稳压、小型厂房分区供水、纯水设备增压、水箱补水；
• 空调系统：风冷/水冷冷水机组内置循环、中央空调闭式水循环、空气能热泵补水；
• 冷却系统：注塑机、激光设备、数控机床冷却循环、模具恒温供水；
• 水处理：小型反渗透纯水机、超滤机组、泳池水循环、实验室净水输送；
• 工业清洗：小型工件喷淋、雾化加湿、实验室恒压供水系统。

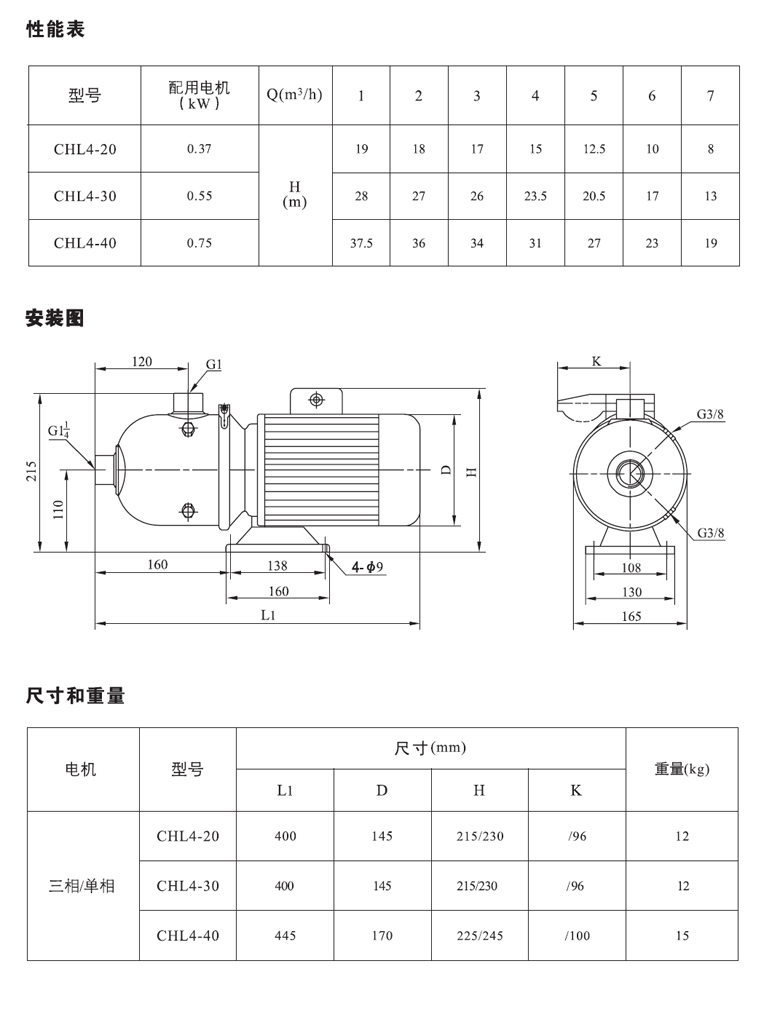

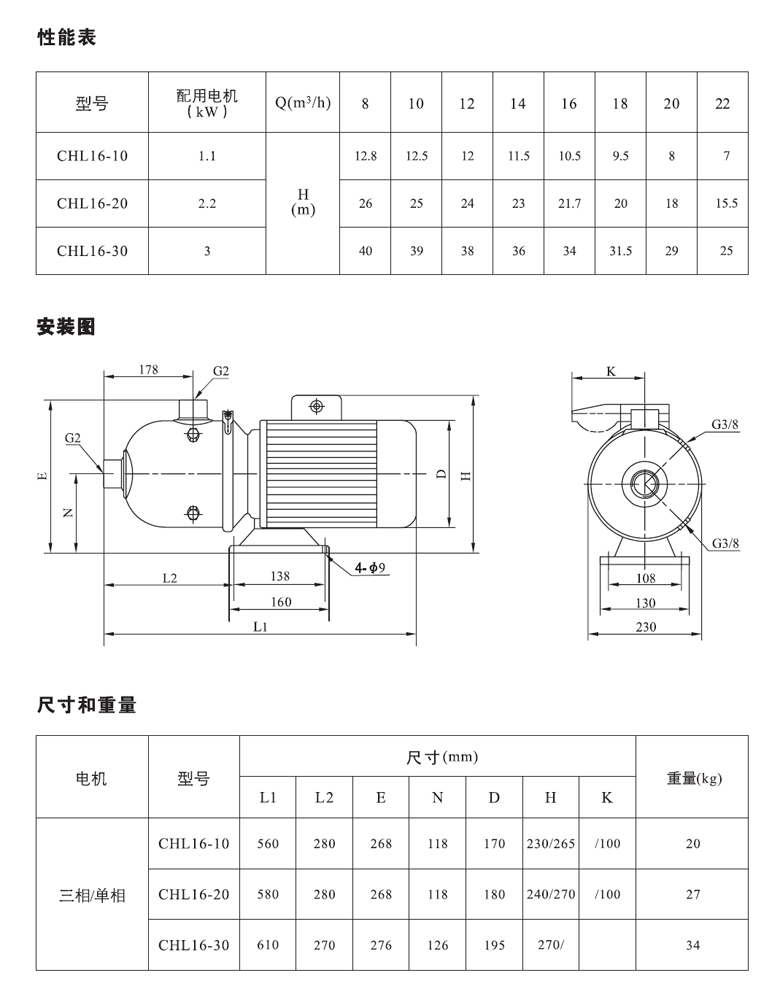

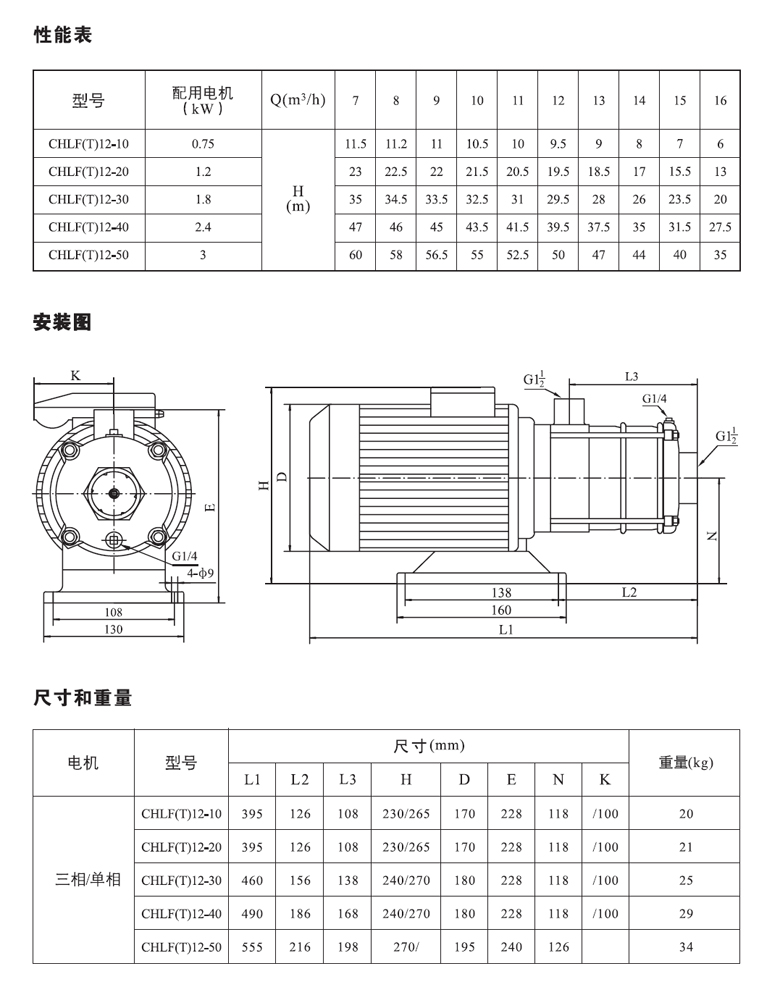

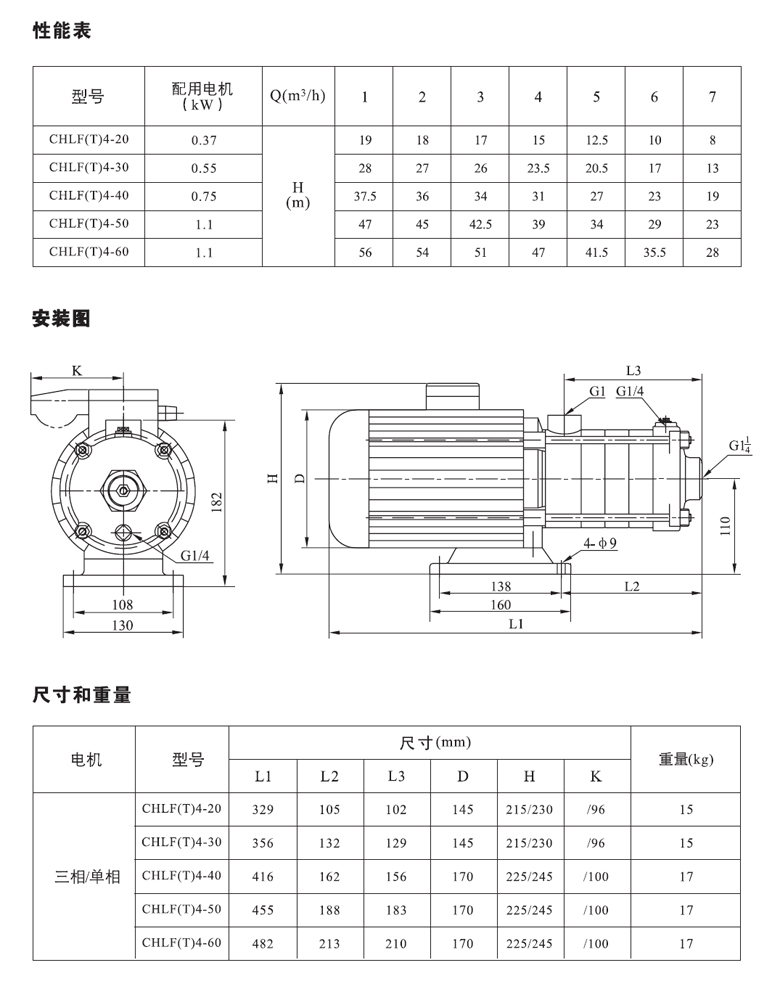

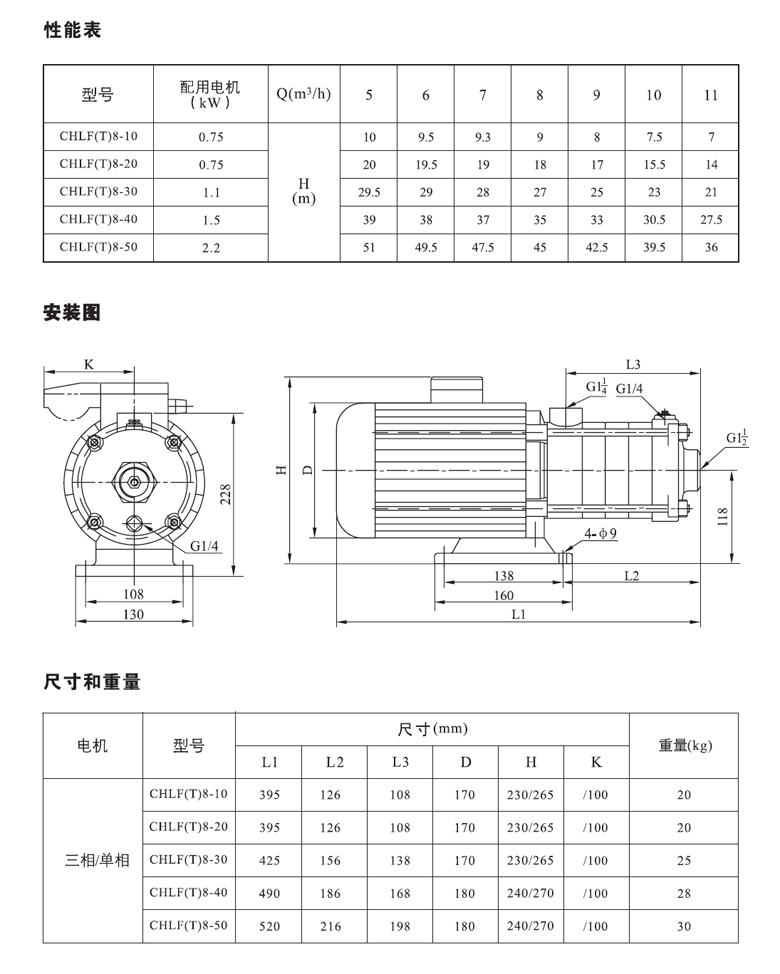

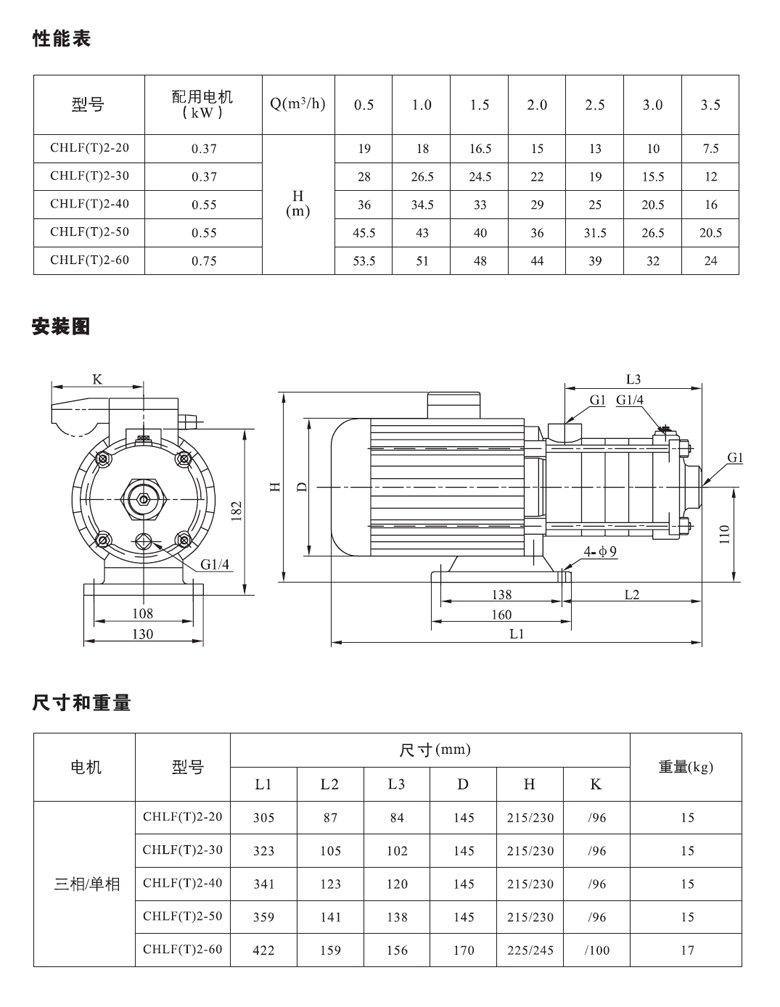

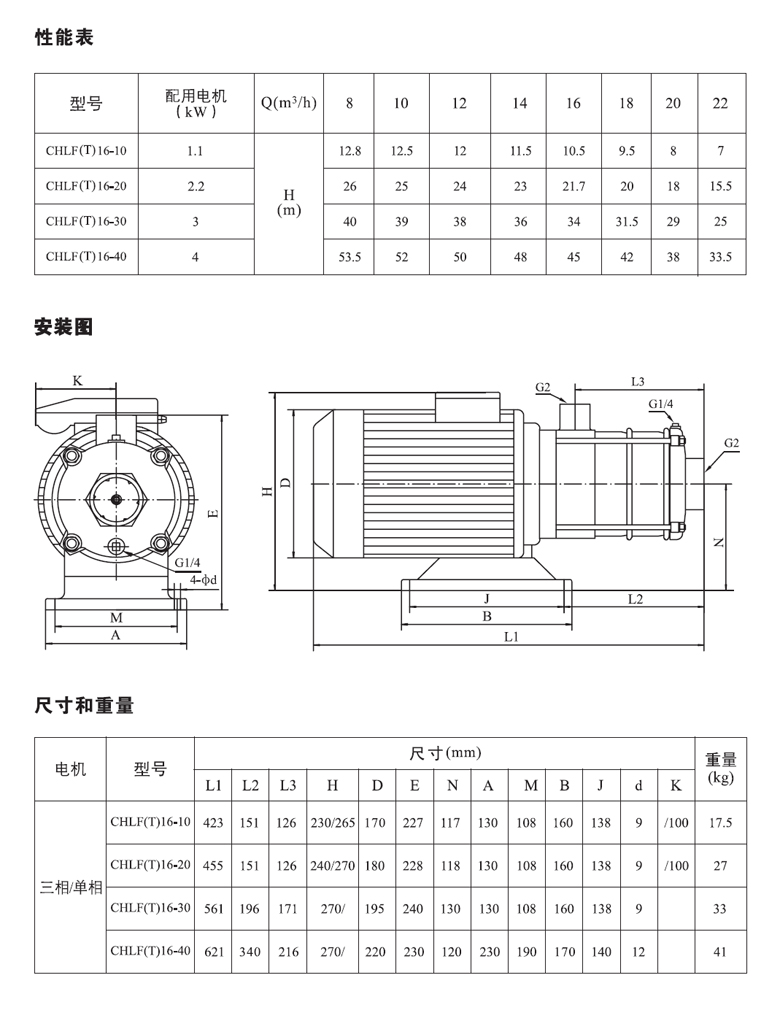

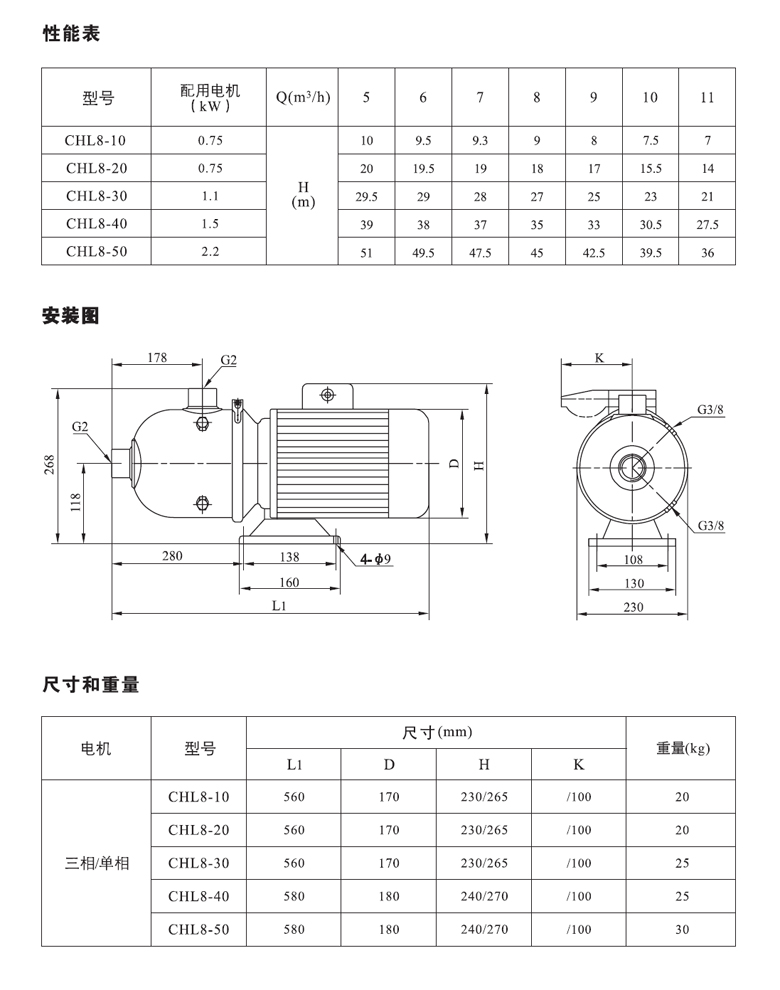

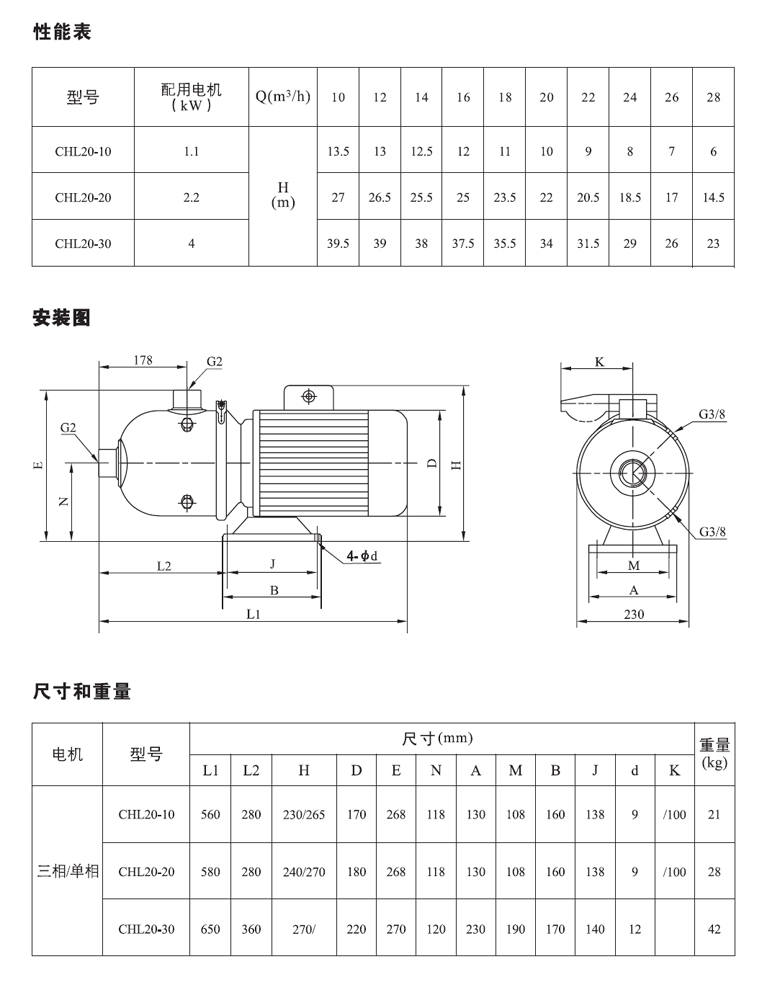

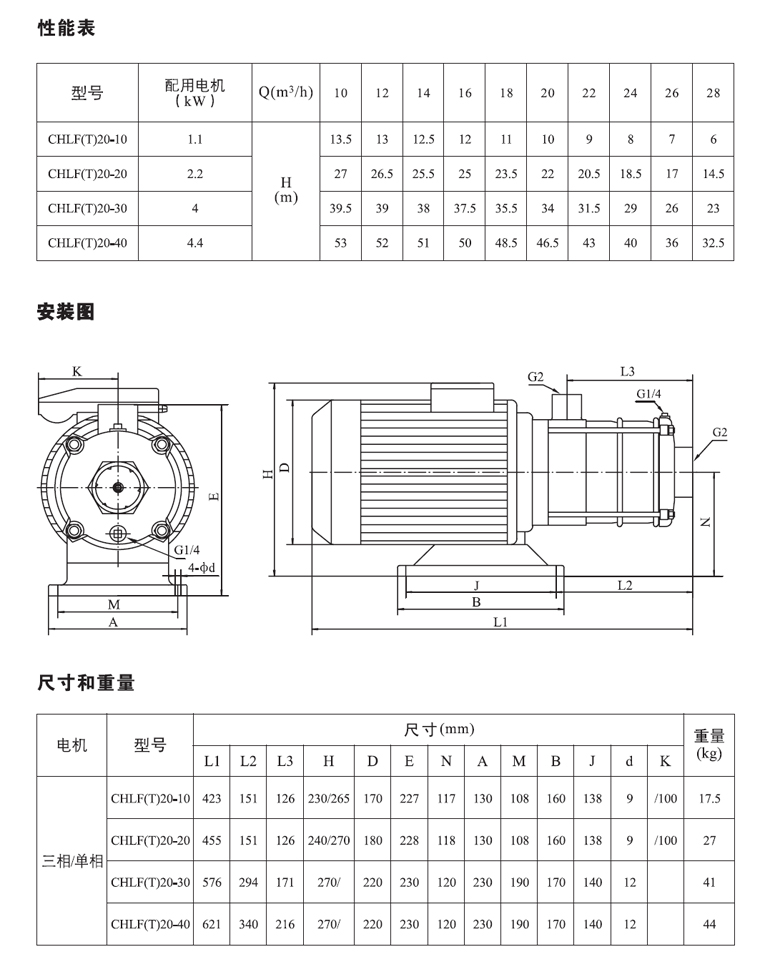

六、CHL、CHLK、CHLF(T)型号对比表格

七、选型指南

1.流量选型要点

按照设备额定循环水量计算，冷水机、纯水设备预留5%流量余量；多机组并联场景叠加峰值总流量，避免电机长期满负荷发热。

2.扬程选型要点

总扬程=设备内部管路阻力+外接管路沿程损耗+末端所需压差，小型设备整体预留5~10m扬程余量，防止管路结垢后压力不足。

3.型号材质选型规则

普通常温自来水、间歇增压选CHL；中央空调常年闭式循环直接选用CHLK；纯水、泳池、70℃以上热水、轻度弱酸介质选用CHLF(T)；氯离子＞100mg/L升级316L不锈钢。

4.温度匹配规则

介质≤70℃选用CHL/CHLK标准机型；70~110℃连续热水必须选用带T后缀CHLF高温款。

5.设备内嵌选型规则

冷水机、纯水机狭小机箱优先选用低级数CHLF小流量机型，机身短、集成安装更方便。

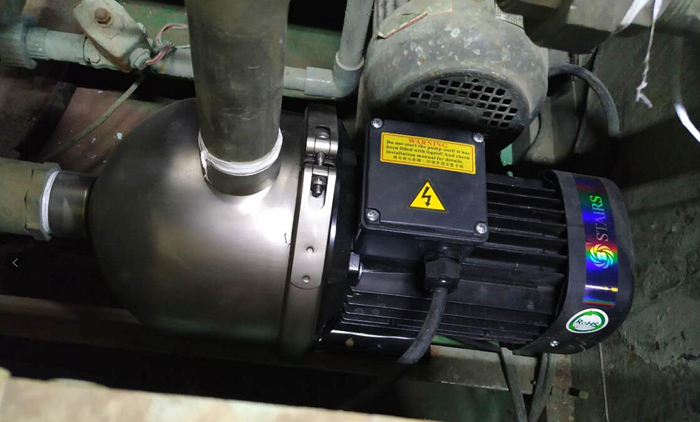

八、安装与维护说明

（一）标准安装规范

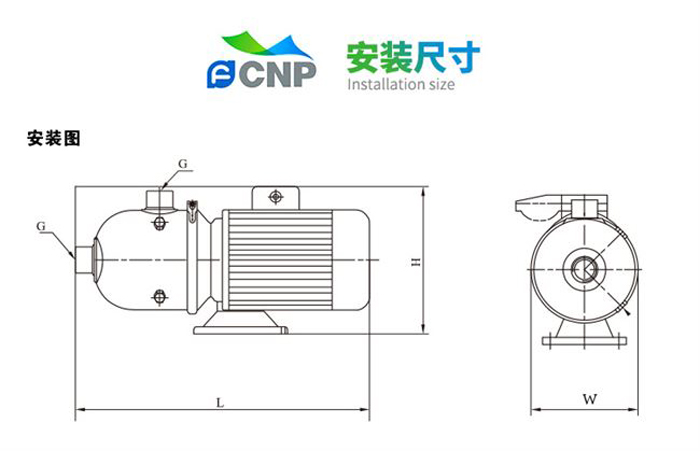

• 整机必须水平卧式固定，底座加装橡胶减震垫，管道增设独立管托，管路重量不可压在泵体法兰上；
• 严格区分轴向进水、径向出水，禁止反向安装；进水前端加装40~60目小型Y型过滤器拦截焊渣、水垢；
• 全系为非自吸泵，进水侧必须持续保持正压液位，严禁缺水空转；开机前松开顶部排气螺钉排空泵腔空气；
• 电机外壳可靠接地，三相380V回路配套缺相、过载保护器；内嵌设备时电机四周预留通风散热空间，禁止封闭电机壳体；
• 进出口加装小型橡胶软接头，隔绝管路震动，降低整机运行噪音。

（二）分级日常维护流程

• 每日巡检：查看机械密封有无渗水、运行噪音、出水流量、电机外壳温度（正常≤75℃）；
• 月度保养：拆卸清洗进水过滤器滤网，紧固底座、进出口螺纹/法兰接头；
• 季度检修：检测密封老化渗漏情况，电机轴承加注耐高温润滑脂，核对运行额定电流；
• 年度大修：拆解泵头清理叶轮水垢，老化氟橡胶密封整套更换，CHLF(T)重点检查高温密封损耗。

（三）长期停机存放要求

停机超过15天彻底排空泵腔介质，清水冲洗不锈钢流道后干燥存放；输送腐蚀介质后必须整机冲洗；冬季环境低于0℃完全放空积水，防止泵筒冻裂变形；CHL铸铁接口机型短期停机可留存清水防锈。

九、行业高频FAQ问答

Q1：CHL、CHLK可以长期输送90℃热水吗？

A：不可以，二者标准密封耐温上限70℃，90~110℃热水必须选用后缀带T的CHLF高温款。

Q2：泳池水循环选CHL还是CHLF(T)？

A：不能用CHL，铸铁接口长期接触氯离子会锈蚀渗漏，泳池系统选用CHLF(T)，高氯水质升级316L材质。

Q3：CHL系列有没有自吸能力，能直接抽地下水吗？

A：全系无自吸功能，进水必须保证正压液位，空转几十秒就会烧毁机械密封，地下取水需搭配前置自吸泵。

Q4：运行一段时间出水流量变小是什么原因？

A：进水滤网水垢堵塞、泵腔积存空气、叶轮结垢、进水液位不足产生气蚀，依次清理滤网、排空空气、除垢即可恢复性能。

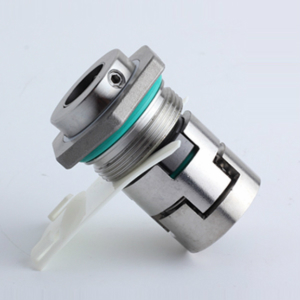

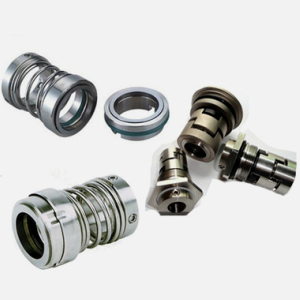

Q5：更换CHLF机械密封需要拆全部管路吗？

A：不需要，卡盘式便拆泵头结构，仅断开前端泵体即可取出密封组件，进出管路无需拆卸，设备内部检修便捷。

Q6：CHLK和普通CHL有什么核心区别？

A：CHLK全不锈钢无铸铁配件，专为中央空调常年闭式循环设计，不会产生锈水堵塞换热器；CHL含铸铁接头，仅适合间歇清水增压。

Q7：多台CHLF并联冷水机组要注意什么？

A：选用完全同型号水泵，每台独立配置阀门与止回阀，搭配小型变频控制器轮换运行，均衡负荷延长整机寿命。

Q8：水泵运行震动噪音大如何解决？

A：检查底座减震垫脱落、地脚螺栓松动、进水积气；进出口加装减震软接头，定期清理进水滤网消除气蚀噪音。

Q9：CHLF(T)高温款冷却水路需要单独接水吗？

A：不需要，本机内置高温密封结构，无需外置冷却管路，常规循环水路即可满足散热需求。

Q10：CHL可以露天户外长期安装使用吗？

A：不建议，加长轴轴伸防水性一般，露天雨水易渗入电机轴承室，户外使用需加装防雨保护罩。
