一、产品说明
南方 CDL、CDLF 为标准化非自吸轻型立式多级离心泵，整机采用一体化立式管道结构，电机轴通过联轴器直接与泵轴刚性连接，传动稳定、同轴度高。
叶轮、导叶全部采用 304 不锈钢冲压焊接 / 精密铸造工艺，过流内壁光滑，不易结垢、不产生二次水质污染；泵体进出水口布置于底部同一直线，标准管道式布局，可直接串联接入管路，无需调整安装朝向。
电机支持 IEC、NEMA 两类国际标准规格选配，适配 50Hz/60Hz 双频供电；全系搭载 IP55 防护、F 级绝缘全封闭风冷二极电机，运行噪音低、散热性能优异，整机结构模块化拆解设计，维修无需拆分完整管路，适配供水、暖通、水处理、工业增压多场景长期连续运行。
二、性能及核心优点
1. 高效节能：优化低阻力水力流道，水力损耗低，搭配高效国标电机，长期运行能耗更低，满足节能设备配套标准；
2. 结构紧凑、占地极小：立式一体化机身，整机重量轻，机房、设备箱狭小空间均可安装，大幅节省土建成本；

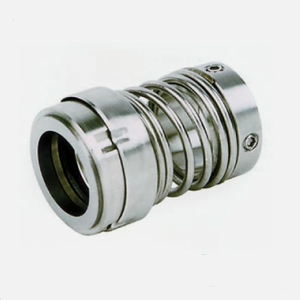

3. 整体便拆式密封：采用集装一体化机械密封组件，更换密封件无需拆解全部多级筒体，单人快速完成检修，缩短停机时长；
4. 通用管道式安装：进出水口同轴直连管路，无方向限制，新旧管路改造适配性强；
5. 低噪平稳运行：叶轮出厂精密动平衡校正，多级分流降噪结构，振动幅度小，住宅、写字楼、精密车间静音工况适用；
6. 介质适配广：区分 CDL 铸铁底座、CDLF 全不锈钢两款机型，覆盖常温清水、高温循环水、轻度腐蚀介质；
7. 规格全覆盖：流量、扬程区间跨度大，支持单台独立、多台并联变频供水方案，可配套干转、缺相智能保护器。

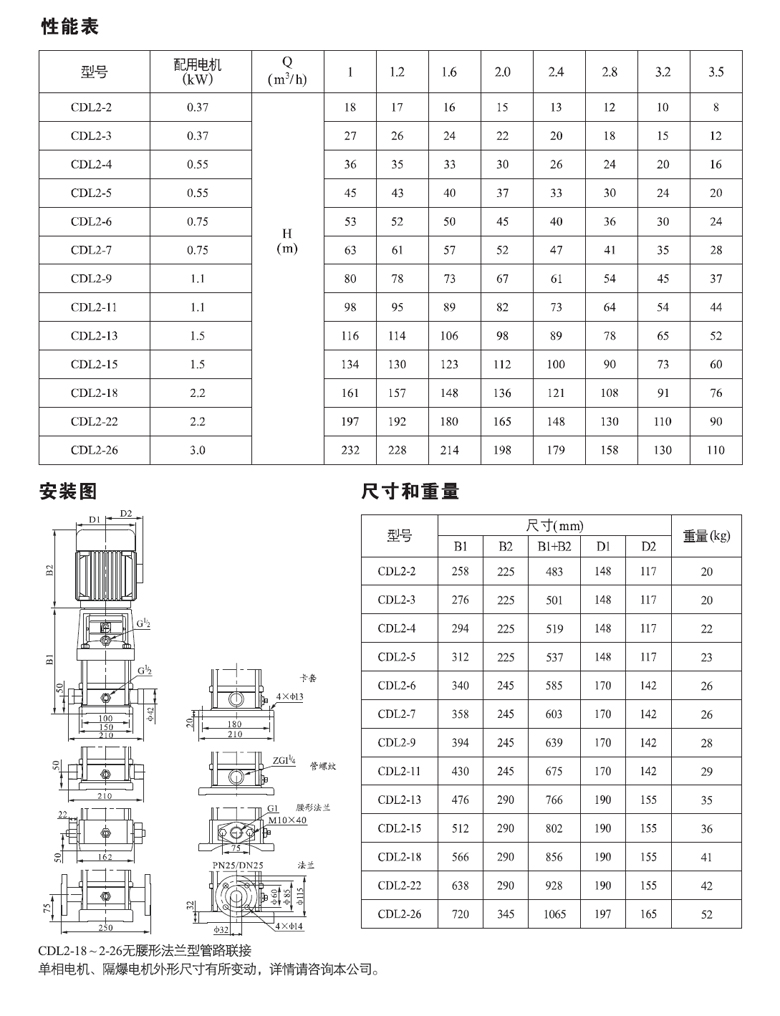

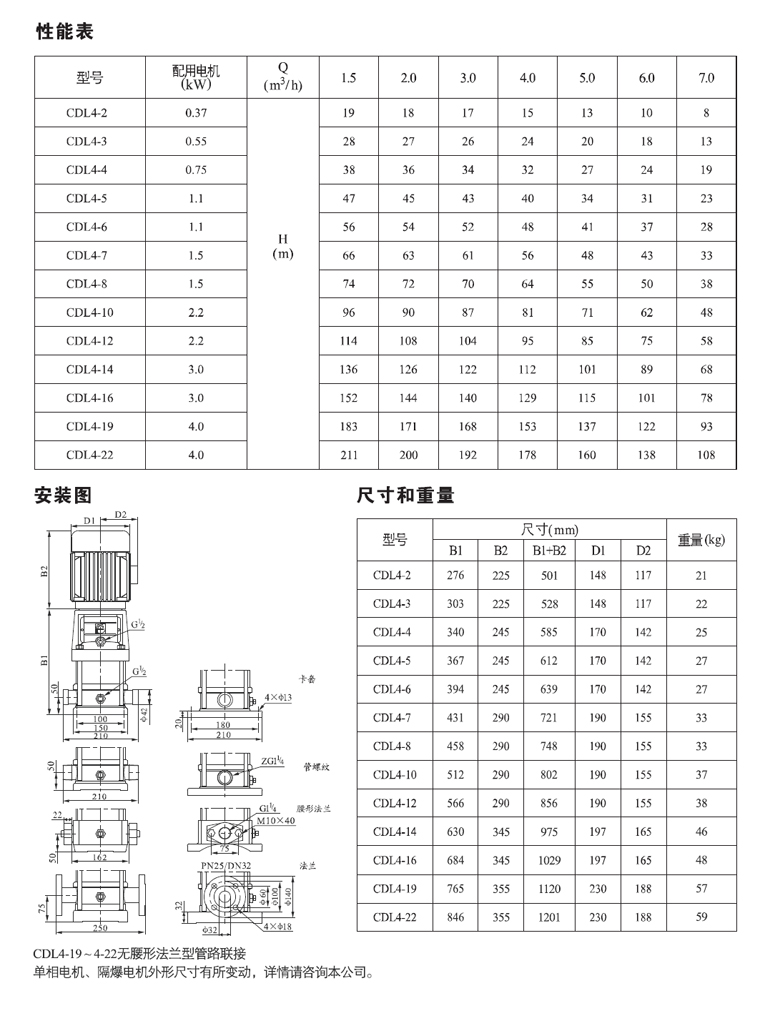

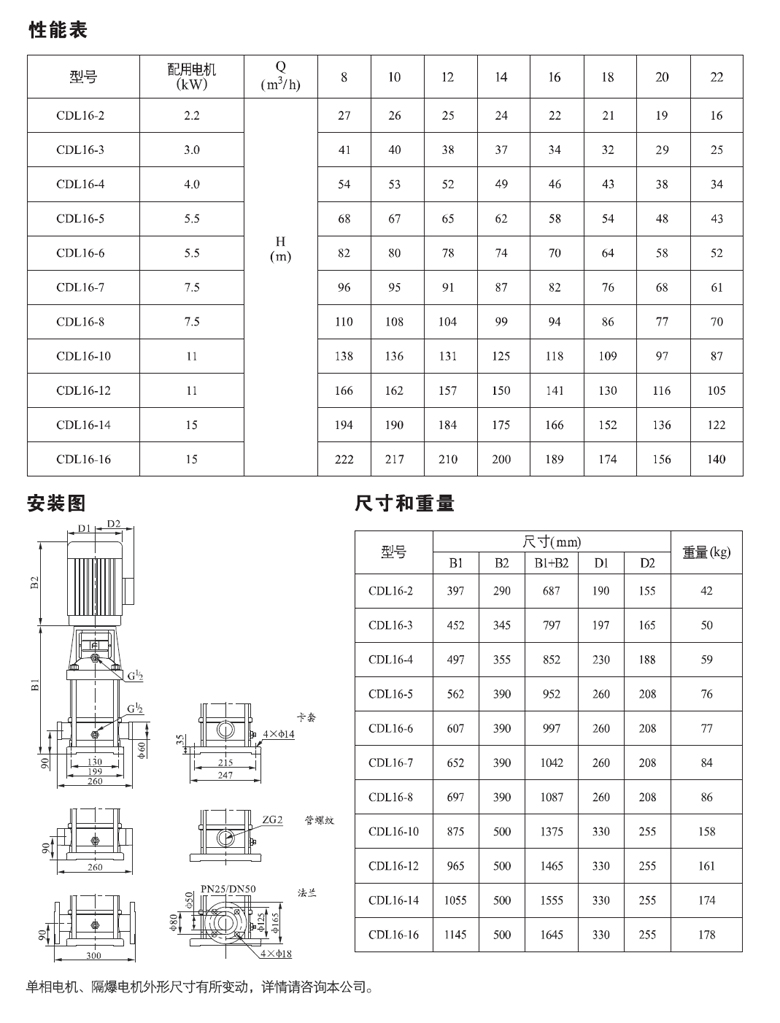

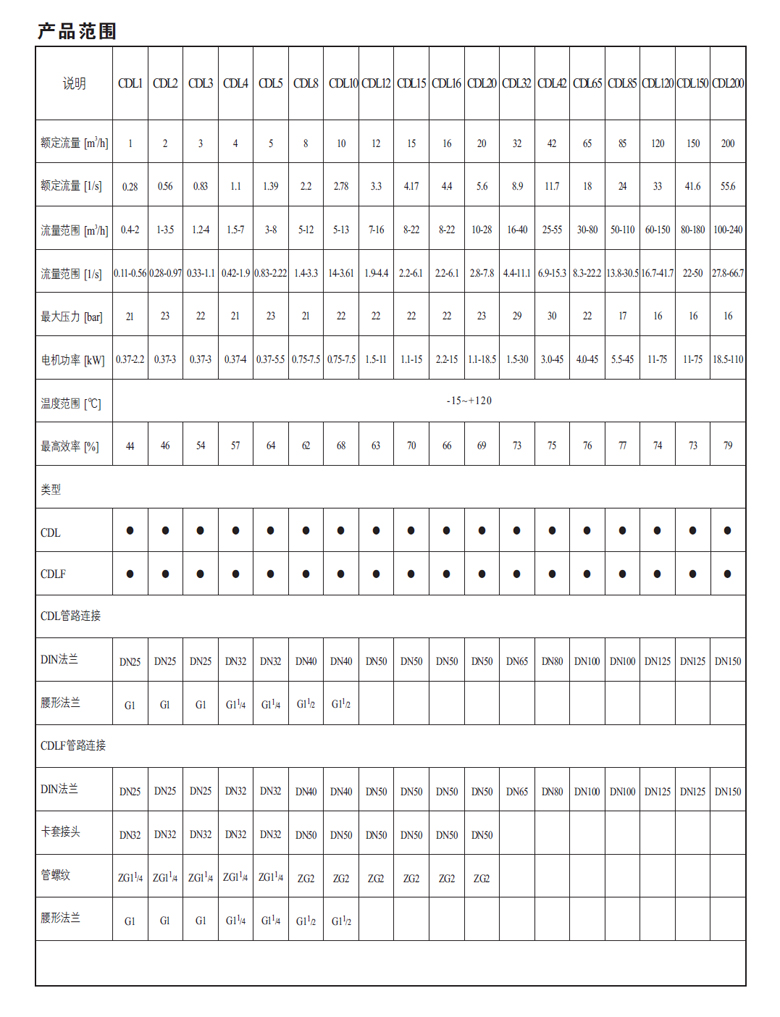

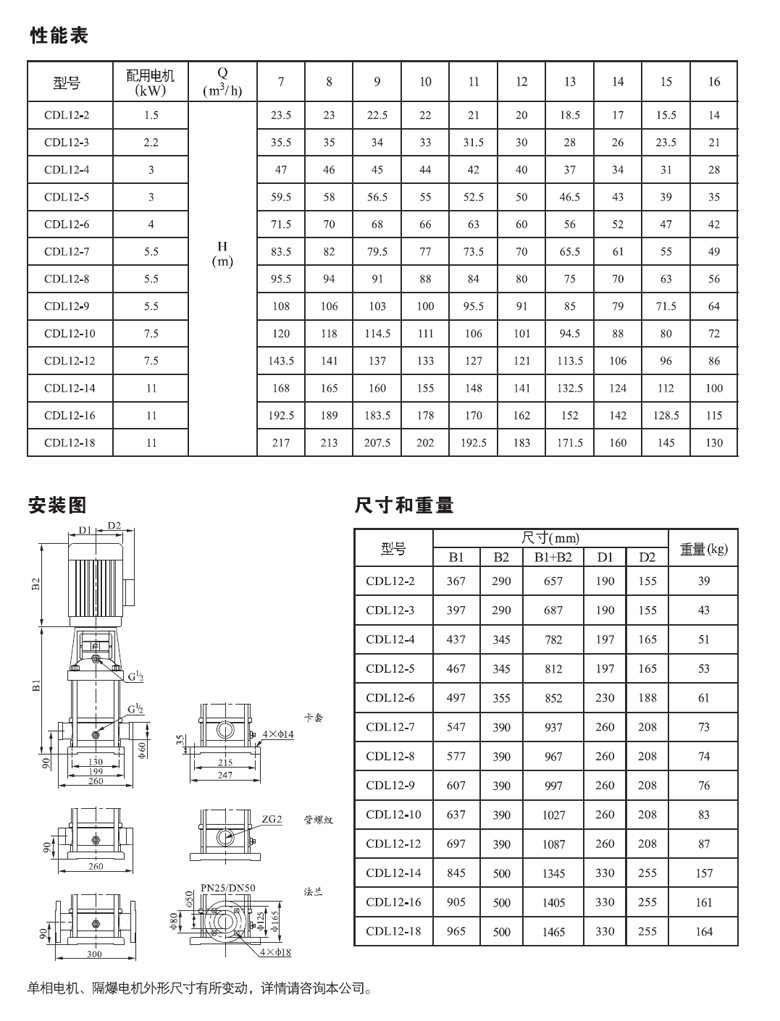

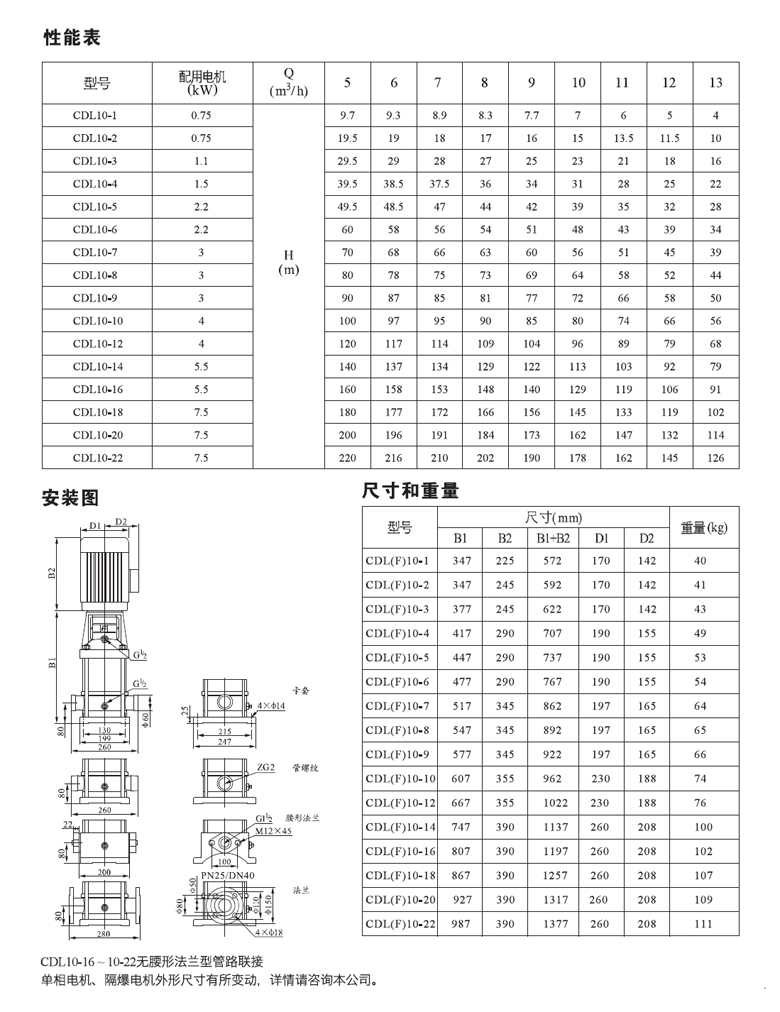

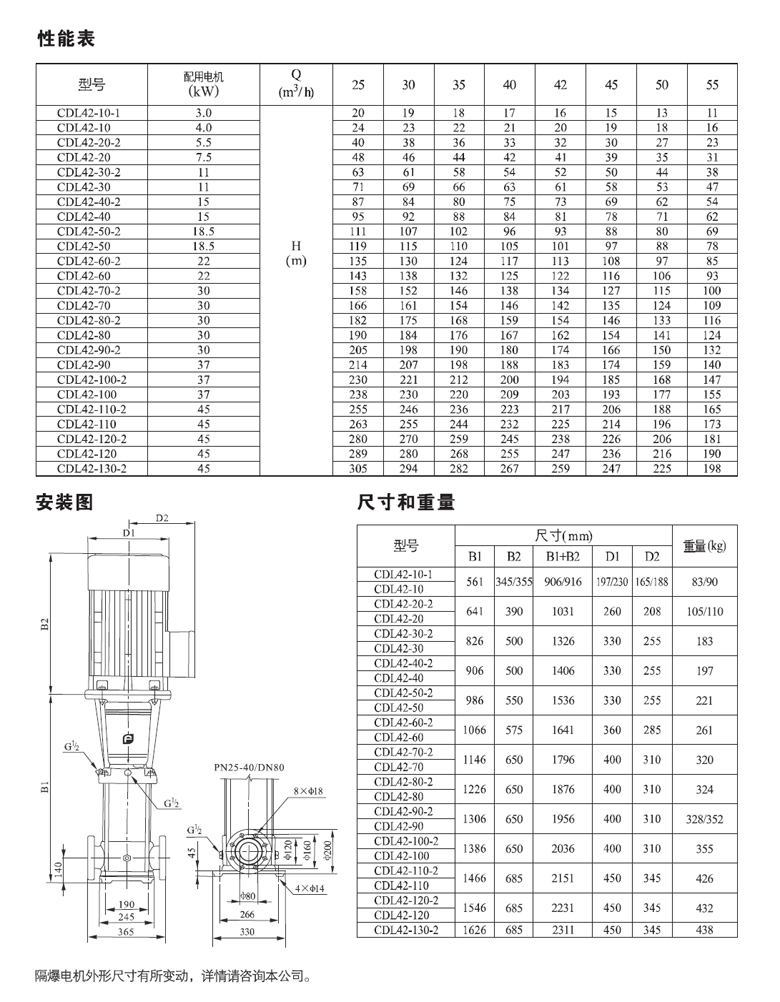

三、完整技术参数
基础运行参数
流量范围：0.4m³/h～240m³
扬程范围：4m～305m
配套电机功率：0.37kW～110kW
供电频率：50Hz/60Hz 双频可选，标准电压 220V 单相 / 380V 三相
介质适用温度：-15℃～+120℃（CDL 标准款长期≤70℃，CDLF 热水款可达 120℃）
介质要求：洁净、低粘度、无硬质颗粒、无长纤维、非易燃易爆清水或轻度腐蚀液体
环境使用条件：海拔≤1000m，环境温度 0℃～40℃，机房通风干燥
最大工作压力：16bar～25bar（根据型号级数区分）
电机配置：全封闭风冷二极电机，防护等级 IP55，绝缘等级 F

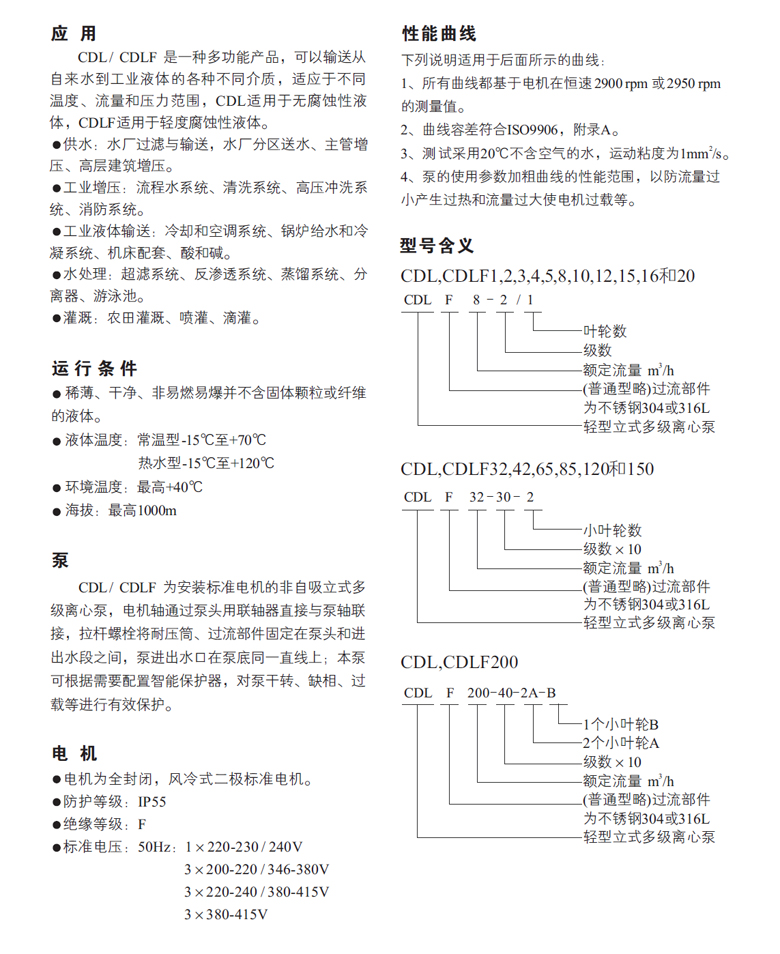

型号编码释义（示例 CDLF8-14）
CDL：铸铁底座基础款；
CDLF：全不锈钢防腐款
8：单级额定流量 8m³/h
14：叶轮级数，级数越高，输出最大扬程越高
四、整机材质细分
1.CDL 标准款：叶轮、导叶、泵筒过流件为 304 不锈钢；泵头、底座、进出口法兰采用铸铁材质，仅适配中性常温清水，氯离子、弱酸环境易锈蚀铸铁部件；
2.CDLF 全不锈钢款：整机底座、法兰、全部过流件均为 304 不锈钢，高腐蚀工况可定制 316L 不锈钢，耐泳池水、纯水、微量酸碱，支持 120℃长期热水循环，无铸铁锈蚀隐患。
五、应用领域
1. 供水系统：高层住宅二次供水、小区集中泵房、市政管网分区增压、别墅全屋稳压供水；
2. 锅炉给水和冷凝系统：采暖锅炉补水、工业冷凝水循环、余热回收热水输送；
3. 冷却和空调系统：中央空调冷冻水循环、板式换热机组补水、机床、激光设备冷却循环；
4. 水处理行业：反渗透纯水设备、超滤机组、蒸馏水系统、泳池水循环、海水淡化预处理；
5. 工业设施：生产线高压清洗、喷淋加湿、食品饮料洁净流体输送、小型化工循环；
6. 消防系统：小型消防稳压机组、喷淋系统恒压补水。
六、CDL 与 CDLF 型号对比表格
| 对比项目 | CDL（铸铁底座款） | CDLF（全不锈钢款） |
|---|---|---|
| 整机材质 | 过流件 304 不锈钢，底座 / 法兰铸铁 | 整机 304 不锈钢，可升级 316L 定制 |
| 介质耐温上限 | 长期连续≤70℃，短时不超 80℃ | -15℃～120℃稳定长期运行 |
| 防腐性能 | 仅中性无氯清水，不耐氯离子、弱酸 | 耐纯水、泳池含氯水、轻度酸碱介质 |
| 适用介质 | 小区常温自来水、间歇清水增压 | 热水循环、纯水、泳池、轻度腐蚀工艺水 |
| 采购成本 | 同参数价格更低，清水项目性价比高 | 成本高于 CDLF，防腐 / 高温专用通用款 |
| 长期使用短板 | 潮湿、含盐环境铸铁底座易锈穿 | 无铸铁锈蚀问题，仅高浓强酸不适用 |
| 配套管路建议 | 普通镀锌钢管即可使用 | 建议搭配不锈钢管路，避免电化学腐蚀 |
七、选型指南
1. 流量选型要点
根据系统峰值总用水量计算需求，住宅按人均 0.2~0.3m³/h 叠加，工业设备按同步开启总流量求和；
泵额定流量预留 10% 余量，避免电机长期满负荷发热。
2. 扬程选型要点
总扬程 = 垂直提升高度 + 管路沿程损耗 + 设备末端所需压差；
高层每 10 米高度约对应 1bar 压力，整体预留 10%~20% 扬程余量，防止管路结垢后压力不足。
3. 材质型号选择规则
常温洁净自来水、短期间歇供水、预算有限场景，选用 CDL 铸铁款；
常年热水循环、泳池、纯水、微量酸碱介质，必须选用 CDLF；氯离子＞100mg/L、弱酸工况升级 316L 不锈钢 CDLF；
4. 温度匹配规则
介质≤70℃常温清水，CDL 标准密封通用；70℃~120℃连续热水，只能选用 CDLF 高温密封定制款；
5. 并联选型规则
多台泵并联供水优先选用同型号、同级数机型，搭配变频控制柜轮换启停，均衡运行负荷，延长整机寿命。
八、安装与维护说明
（一）标准安装规范
1. 整机必须垂直立式安装，禁止倾斜、倒置；管道重量不得由泵体法兰承载，进出口加装独立管托支撑；
2. 进水前端强制加装 40~60 目 Y 型过滤器，拦截焊渣、泥沙，防止划伤叶轮与机械密封；吸水管路无向上驼峰，避免积存空气产生气蚀；
3. 本系列为非自吸泵，进水侧必须保持持续正压液位，严禁空转干磨；首次开机松开顶部排气螺钉，排空泵腔内部空气；
4. 进出口加装橡胶软接头减震降噪，电机外壳可靠接地，380V 回路配套缺相、过载、干转智能保护器；
5. 电机四周预留通风散热空间，不可封闭电机壳体，避免高温跳闸停机。
（二）分级日常维护流程
1. 每日巡检：查看机械密封有无滴水、运行噪音、出水压力、电机外壳温度（正常≤75℃）；
2. 月度保养：清洗进水过滤器滤网，紧固地脚、进出口法兰螺栓，排查管路渗漏；
3. 季度检修：检测密封老化渗漏情况，电机轴承加注耐高温润滑脂，核对运行额定电流；
4. 年度大修：拆解检查叶轮、导叶磨损、结垢情况，老化氟橡胶密封整套更换，CDL 机型重点检查铸铁底座锈蚀程度。
（三）长期停机存放要求
停机超过 15 天，彻底排空泵腔内部介质，清水冲洗内部流道后干燥存放；
CDL 铸铁款短期停机可留存清水隔绝空气，长期停机必须排空防锈；
CDLF 不锈钢款无论停机长短均建议放空，避免介质静置点蚀；冬季环境低于 0℃彻底放空，防止泵体冻裂。
九、行业高频 FAQ 问答
Q1：泳池水循环能不能选用 CDL？
A：不可以。泳池水中氯离子会造成 CDL 铸铁底座电化学锈蚀，长期使用法兰、底座锈穿漏水，泳池、海水预处理场景必须选用 316L 材质 CDLF。
Q2：CDL 能不能长期输送 80℃采暖热水？
A：不能。CDL 标配密封耐温上限 70℃，长期 80℃介质会快速老化渗漏，连续热水循环系统统一选用 CDLF 高温款。
Q3：CDL/CDLF 具备自吸抽水能力吗？
A：全系无自吸功能，进水侧必须保证正压液位，空转 1 分钟内即可烧毁机械密封，地下取水需配套前置自吸泵。
Q4：运行一段时间流量、压力变小是什么原因？
A：常见故障：进水滤网堵塞、泵腔积气未排空、叶轮 / 管路结垢、进水液位不足气蚀，依次清理、排气、除垢即可解决。
Q5：更换机械密封需要拆分全部多级泵筒吗？
A：不需要，集装式独立机封结构，仅拆卸前端泵头支架即可取出密封组件，进出管路、多级筒体无需拆解，检修便捷。
Q6：304 与 316L CDLF 怎么区分选型？
A：中性纯水、低氯水体选 304，成本更低；氯离子＞100mg/L、弱酸、电镀冷却介质选用 316L 不锈钢，耐腐蚀性能更强。
Q7：多台 CDLF 并联供水有什么注意事项？
A：优先选用完全同型号水泵，每台独立配置阀门、止回阀；搭配变频控制柜轮换运行，避免单台长期满负荷损耗。
Q8：水泵运行震动、噪音过大如何处理？
A：检查地脚螺栓是否松动、缺少减震软接头；清理进水滤网消除气蚀；匹配合理叶轮级数，避免扬程选配过高。
Q9：普通 CDLF 电机可以单独更换防爆电机吗？
A：不可以直接替换，防爆电机法兰、接线腔、密封结构与普通电机不通用，防爆工况需要整机定制防爆 CDLF。
Q10：CDL 长期闲置生锈如何处理？
A：轻度锈蚀可除锈刷防腐漆；底座大面积锈蚀穿孔无法修复，腐蚀工况直接更换 CDLF 全不锈钢机型。
