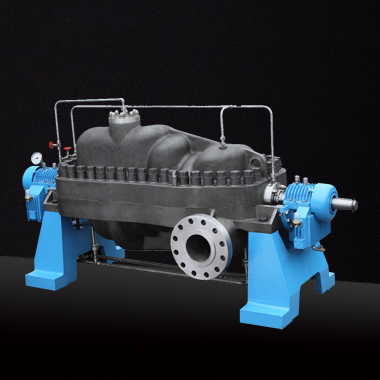

南方NDS型卧式中开多级离心泵

一、产品说明

　　NDS为南方自主研发、拥有独立知识产权的卧式水平中开多级离心泵，属国内首创重型高压泵产品，符合API610工业标准。泵体沿轴心水平剖分，叶轮对称布置实现轴向力自平衡，兼顾超大流量与超高扬程输出。整机采用高精度模具一体铸造，流道光滑水力损耗低，配套专用耐海水防腐结构，可适配高温原油、高盐海水、高压锅炉给水等高腐蚀、高压严苛工况，是大型海水淡化、长距离管线输送、火电锅炉系统主力高压输送设备。

二、性能及核心优点

• 中开分体结构，检修无需拆卸管路：仅开启上泵盖即可吊出转子组件，进出口管路、电机无需拆卸，大幅缩短停机维保时长；
• 无平衡盘自平衡叶轮：对称多级叶轮设计自动抵消轴向推力，消除平衡盘磨损、卡滞、失效故障，运行稳定性大幅提升；
• 风冷稀油轴承系统：轴承体外置散热风扇，散热效率高，轴承长期高温工况使用寿命延长2倍以上；
• 专属耐海水防腐结构：过流件防腐结构优化，适配高氯离子海水长期连续输送，抗点蚀、冲刷；
• 可加装保温夹套：整机选配保温室结构，维持介质稳定温度，适配450℃以内高温介质输送；
• 高精度铸造成型：加工中心金属模具浇筑，泵体外型平整无砂眼，内部流道光滑，水力效率最高超91%；
• 宽工况多转速可选：配备多档标准转速，覆盖大流量、超高扬程双工况需求，适配各类大型工业高压系统。

三、完整技术参数

基础运行参数

• 流量区间：25～7200m³/h
• 扬程区间：100～1400m
• 最高水力效率：＞91%
• 介质适用温度：≤450℃
• 标准适配转速：3600/2950/1480/980r/min
• 标准承压等级：Class900高压法兰，可定制更高承压规格
• 介质要求：海水、原油、高温热水、轻度腐蚀洁净流体，允许微量固体杂质
• 环境条件：工业泵房通风环境，海拔≤1000m，环境温度0～50℃
• 轴封配置：标配集装式高温机械密封，高温工况可搭配冷却冲洗系统
• 转子结构：对称多级叶轮、双蜗壳径向力平衡设计

型号编码释义（示例NDS600-12×8）

• NDS：卧式水平中开多级高压离心泵系列
• 60：进口公称通径(mm)；12：单级扬程；8：叶轮总级数

四、整机材质细分

• 铸钢标准款：泵体、泵盖WCB铸钢，适配高温锅炉给水、原油输送，耐高温冲击；
• 全不锈钢款：304/316不锈钢过流件，适用于轻度腐蚀高温工艺水循环；
• 双相钢防腐款：2205/2507双相钢叶轮、密封环，专为海水淡化、高氯盐水工况定制，抗氯离子腐蚀；
• 配套配件：高温氟橡胶/金属缠绕密封、耐磨硬质合金密封环、不锈钢紧固件；高温机型配套保温夹套碳钢材质。

五、应用领域

• 火电热力：高压锅炉给水、高温冷凝水增压循环系统；
• 海水淡化：反渗透渗透法海水淡化高压增压核心泵组；
• 长距离输送：原油、工业介质远距离管线增压输送；
• 化工冶金：高温、高腐蚀工艺流体高压输送；
• 大型水处理：大型厂区、市政高扬程水循环工程；
• 特种工况：需超高扬程、强耐腐蚀介质输送成套设备配套。

六、NDS中开多级泵与CDMFG高温立式泵对比表格

七、选型指南

1.流量扬程区分选型

　　系统流量≥25m³/h、需求扬程100m以上大型高压项目选用NDS；流量低于25m³/h、中小型设备高温循环选用CDMFG立式高温泵；长距离原油、海水淡化优先NDS双相钢机型。

2.材质匹配规则

　　高温锅炉、原油输送选WCB铸钢；普通高温清水选304不锈钢；海水淡化、高氯介质必须选用2507双相钢过流件。

3.温度配套选型

　　介质＞180℃必须选用NDS并选配整机保温夹套；≤180℃小型高温系统可选用CDMFG；450℃极限高温仅NDS铸钢/双相钢机型可适配。

4.汽蚀余量校核

　　海水、高温介质工况，有效汽蚀余量NPSHA需大于泵必需汽蚀余量NPSHR+1.0m，防止叶轮气蚀腐蚀。

5.转速匹配

　　大流量低扬程工况选用980/1480低速机型；超高扬程小流量选用2950/3600高速机型，匹配系统压力需求。

八、安装与维护说明

（一）标准安装规范

• 整机安装整体钢筋混凝土共用底座，高精度水平校正，水平误差≤0.03mm/m；
• 进出口大口径管路独立承重支架，禁止法兰承受管道自重与热变形拉力；
• 联轴器严格找正，径向、端面同轴偏差≤0.05mm，配套减震膨胀节隔绝震动；
• 进水前端配套大篮式粗过滤器，拦截泥沙、焊渣，保护耐磨密封环；
• 高温介质机组接通轴承风冷散热风扇，保温夹套按要求通入导热介质保温；
• 电机、泵体整机可靠接地，高温泵房预留强制通风散热系统。

（二）分级日常维护流程

• 每日巡检：监测轴承温度≤80℃，检查轴封渗漏、机组震动、进出口压力稳定度；
• 月度保养：检查轴承润滑油油位，清理过滤器，紧固中开面、地脚全部螺栓；
• 季度检修：开盖检查叶轮、密封环磨损情况，校正转子动平衡，疏通冷却、保温管路；
• 年度大修：全套更换高温机械密封，检测轴磨损，更换老化轴承，全面清理泵腔水垢腐蚀层。

（三）长期停机存放要求

　　停机超30天彻底排空泵内高温介质，清水多次冲洗流道；海水工况需专用缓蚀药剂冲洗；铸钢内腔涂抹高温防锈油；冬季放空保温、轴承冷却管路介质防冻裂；定期手动盘轴防止轴弯曲变形。

九、行业高频FAQ问答

Q1：NDS和CDMFG该怎么区分选型？

　　A：大型海水淡化、火电高压锅炉、大流量长距离原油输送选NDS；小型模温机、小流量高温设备配套选CDMFG，二者流量、扬程、耐温体量差距极大，不可混用。

Q2：NDS输送海水必须用双相钢吗？

　　A：长期连续海水工况必须2205/2507双相钢；短期间歇海水可临时316不锈钢，长期会发生氯离子点蚀穿孔。

Q3：NDS最高能输送450℃介质吗？需要加装什么配件？

　　A：标准铸钢机型可适配450℃高温，必须选配整机保温夹套、高温金属缠绕密封与轴承风冷系统。

Q4：NDS检修需要拆掉进出口大管道吗？

　　A：不需要，中开式结构仅拆开上泵盖，转子向上吊出，进出口管路、电机全程保持不动，大幅降低大型管路拆装成本。

Q5：NDS为什么取消传统平衡盘结构？

　　A：采用双侧对称多级叶轮自动平衡轴向推力，避免平衡盘磨损、卡滞失效，减少故障点，延长整机连续运行周期。

Q6：NDS多台并联海水淡化系统有哪些注意事项？

　　A：同型号同转速配置，每台独立高压闸阀、止回阀，配套变频调速系统，避免单泵长期满负荷腐蚀磨损。

Q7：运行震动、噪音过大是什么故障原因？

　　A：联轴器对中偏差、底座未找平、叶轮结垢失衡、管路缺少支撑、汽蚀进气，逐项校正清理即可恢复平稳运行。

Q8：NDS轴承容易发热怎么解决？

　　A：检查风冷风扇是否故障、润滑油缺失变质、轴向推力超标，更换润滑油、修复散热风扇即可降温。

Q9：NDS可以输送原油介质吗？需要定制什么部件？

　　A：可以，选用WCB铸钢机型，配套耐油机械密封，调整轴承润滑介质适配原油工况。

Q10：NDS有没有自吸功能？

　　A：无自吸能力，进水侧必须维持稳定正压液位，海水、原油低位取水需配套前置增压泵。
