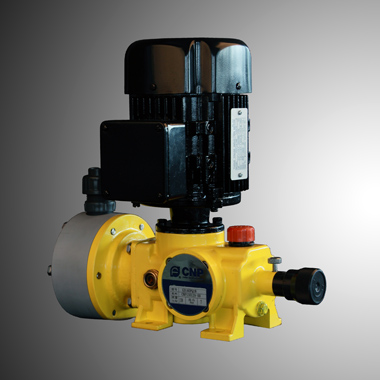

一、产品说明
GD系列小型机械隔膜计量泵采用稳定双凸轮驱动结构，搭配高精度蜗轮蜗杆传动，整机运行噪音低、拆装简易；传动腔采用全油浴润滑设计，大幅延长驱动部件使用寿命。液力端配备PTFE复合多层隔膜，大通流无护盘结构搭配自清洗单向阀，PVC/PVDF/316SS多泵头可选；支持运行、停机双向调节流量，适用于小流量化学药剂精准定量投加，适配环保、医药等多行业常规加药工况。
二、性能及核心优点
- 双层复合无泄漏隔膜PTFE+弹性橡胶复合材质，耐药剂腐蚀，全程零渗漏，耐用性强；
- 大通流防堵结构物料侧无隔膜护盘，搭配自清洗单向阀，浆料、微量杂质不易卡阀；
- 多防腐泵头选配PVC、PVDF氟塑料、316不锈钢三款，适配中性、酸碱各类药剂；
- 全域流量可调可变冲程机构，开机、停机均可调整输出流量，操作灵活；
- 平稳低噪传动高精度蜗轮蜗杆+双凸轮结构，运行震动小，计量波动低；
- 长效油浴润滑传动部件持续油浸防护，减少干摩擦，降低维保频次；
- 拆装维护简便模块化泵头设计，无需拆解整机即可更换隔膜、阀组配件；
- 紧凑小型机身0.2kW小功率，占地空间小，小型设备、实验室加装便捷。
三、完整技术参数
工况运行参数
- 流量区间：30L/h～130L/h
- 最高额定排出压力：10bar
- 配套电机功率：0.2kW
- 流量调节比：10:1（10%~100%冲程可调）
- 稳态计量精度：±2%
- 最大吸入提升高度：2m水柱
- 允许最大入口压力：2bar
- 介质最高耐受温度：40℃

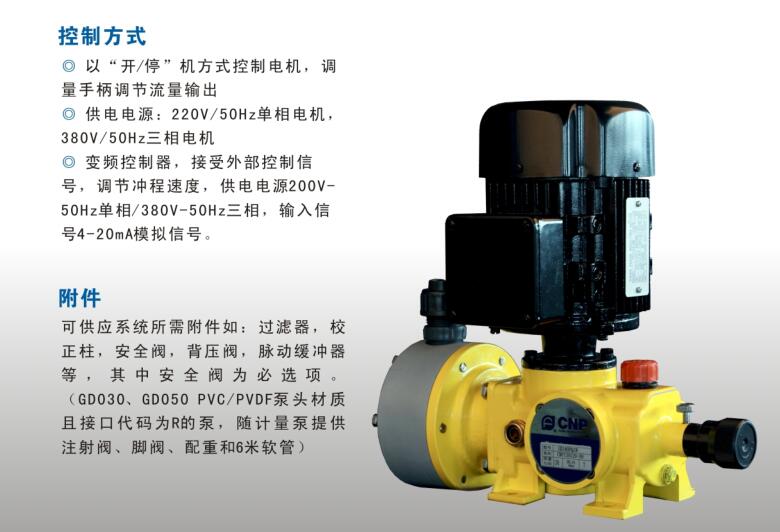

电气控制参数
- 供电：220V单相/380V三相，50/60Hz通用
- 可选控制：4-20mA变频调速、电机启停开关控制

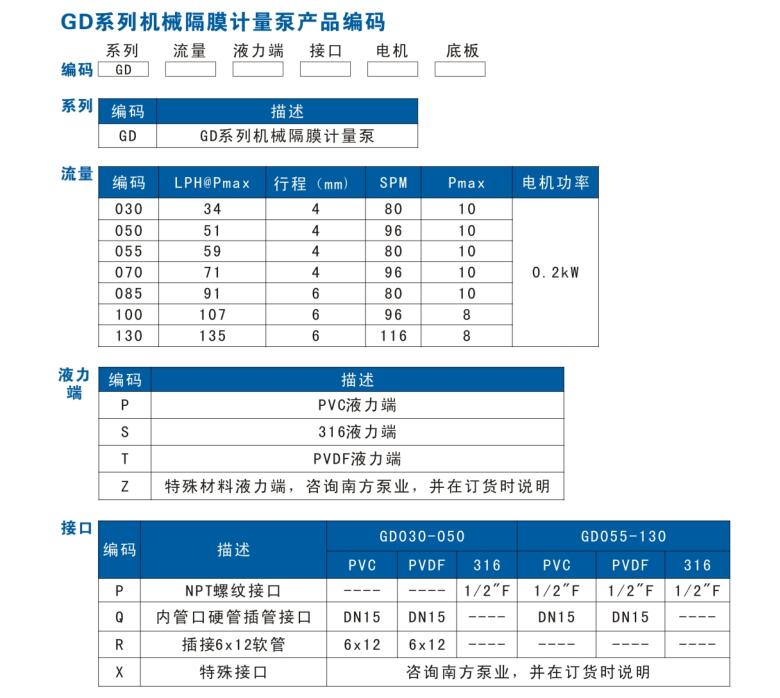

型号编码释义
- GD：小型机械隔膜计量泵；后缀数字代表最大流量，后缀字母区分泵头材质

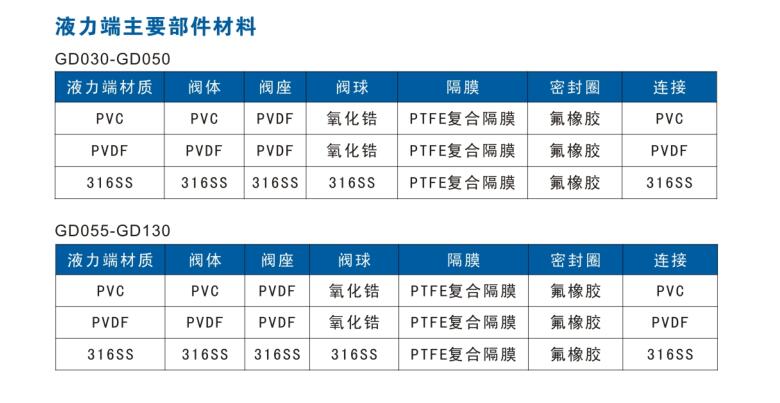

四、整机材质细分
- PVC泵头适配中性清水、低腐蚀水处理药剂，性价比高；
- PVDF氟塑料泵头耐浓酸、有机溶剂，强腐蚀化工药剂专用；
- 316不锈钢泵头食品、医药、含盐药液，卫生防腐场景；
- 隔膜组件PTFE+橡胶多层复合隔膜，耐介质溶胀、抗撕裂；
- 阀组配件氧化锆/316不锈钢阀球，PTFE密封垫圈；
- 传动部件双凸轮、高精度蜗轮蜗杆，油浴润滑腔体。
五、应用领域
- 环保水处理：污水、自来水消毒混凝剂、阻垢剂微量投加；
- 市政工程：泳池PH调节剂、循环水缓蚀剂定量输送；
- 制药行业：无菌药液、提取试剂精准配比加注；
- 食品加工：食品防腐剂、糖浆添加剂定量投送；
- 精细化工：弱酸弱碱助剂、实验室试剂输送；
- 海水淡化：反渗透阻垢剂、清洗药剂小流量添加。
六、选型指南
1.泵头材质选型
常规水处理选PVC；强酸溶剂选用PVDF；食品医药含盐介质选用316不锈钢。
2.流量压力匹配
实际工况预留10%流量、15%压力余量，70%-90%冲程区间计量精度最佳。
3.介质温度限制
介质温度不可超过40℃，高温药液更换高温专用计量泵。
4.吸程与入口压力
吸程超过2m缩短管路、抬高药罐；入口压力不可超过2bar，避免损坏隔膜。
5.配套配件选型
管路标配背压阀、脉动缓冲罐、进口过滤器，保障±2%稳定计量精度。
七、安装与维护说明
（一）标准安装规范
- 整机水平固定小型减震底座，减少振动干扰计量精度；
- 进口管路加装Y型精密过滤器，拦截杂质防止单向阀堵塞；
- 出口配套背压阀、缓冲罐，削弱流量脉动，稳定管路压力；
- 气液管路选用对应防腐材质，螺纹缠绕防腐生料带密封防渗漏；
- 变频控制信号线屏蔽敷设，远离动力电缆避免信号干扰。
- 介质入口压力控制在2bar以内，超压需加装减压管路。
（二）分级日常维护流程
- 每日巡检：查看管路有无渗漏、泵体异响，核对投加流量是否稳定；
- 月度保养：清洗进出口单向阀与过滤器，检查减速机润滑油油位；
- 季度检修：校准冲程刻度，检测隔膜、密封件有无老化破损；
- 年度大修：全套更换隔膜、阀球、密封，更换减速机专用润滑油并重新标定精度。
（三）长期停机存放要求
停机排空泵腔药液，清水反复冲洗流道；减速机保持标准油位，室内干燥避光存放；每月短时空载运行5分钟，防止阀球、隔膜粘滞卡死。
八、行业高频FAQ问答
Q1：GD泵停机状态可以调节输送流量吗？
A：可以，可变冲程调节机构，运行、停机两种工况均可无级调整输出流量。
Q2：计量误差超过±2%是什么原因？
A：管路进气、单向阀结垢、缺少背压缓冲罐，清洗配件后重新标定刻度。
Q3：PVC泵头能输送浓盐酸吗？
A：不能，浓酸腐蚀PVC，强腐蚀介质必须更换PVDF氟塑料泵头。
Q4：2米自吸高度达不到如何解决？
A：缩短吸入管路、减少弯头，抬高药罐采用自灌式安装，检查管路密封不漏气。
Q5：介质温度45℃还能使用GD泵吗？
A：不可，额定最高介质温度40℃，高温会加速隔膜溶胀破损。
Q6：入口压力超过2bar会损坏泵吗？
A：会，高压会挤压隔膜造成变形泄漏，前端需加装减压阀泄压。
Q7：单向阀频繁堵塞怎么处理？
A：进口增设精密过滤器，定期清理滤网，高杂质浆料选用大口径泵头。
Q8：减速机润滑油多久更换一次？
A：连续加药工况半年更换，间歇使用12个月更换专用润滑机油。
Q9：双凸轮结构相比普通偏心轮有什么优势？
A：运行噪音更低、往复动作更平稳，长期使用磨损更小，适合24小时连续加药。
Q10：0.2kW功率适合哪些场景？
A：小型污水站、实验室、小型泳池、单套纯水设备微量药剂投加。
