一、产品说明

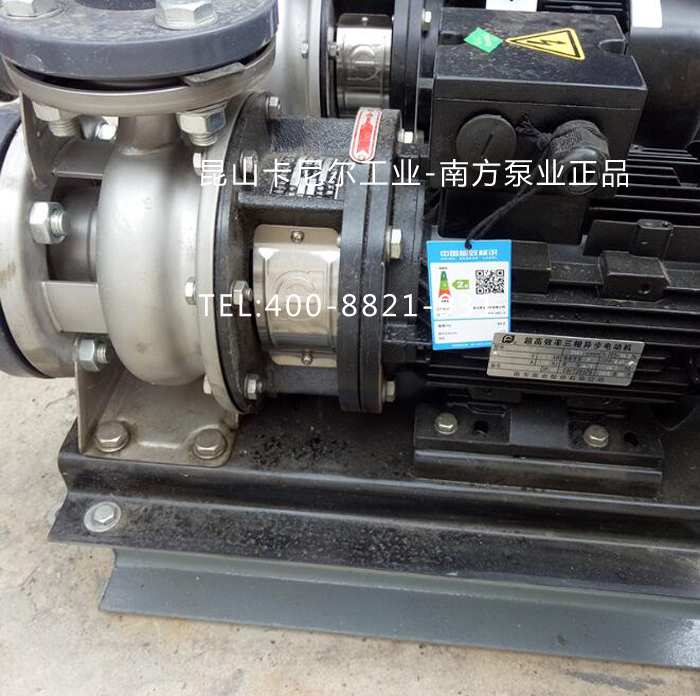

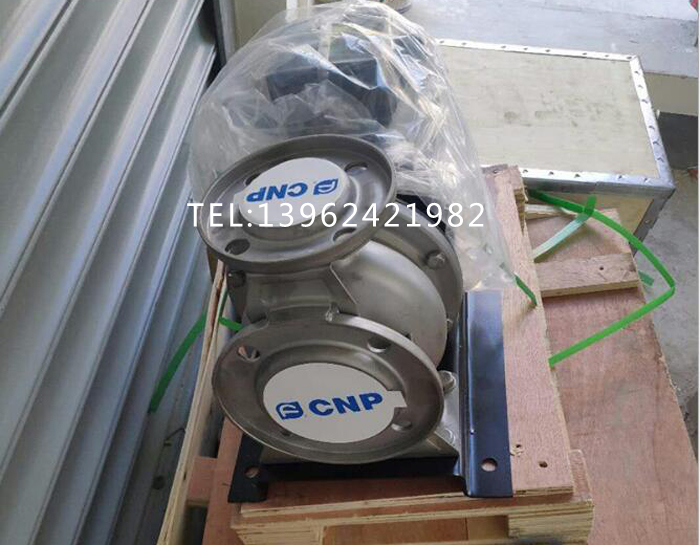

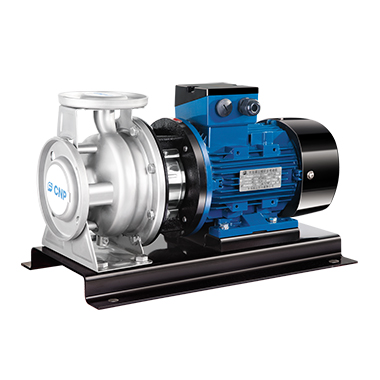

南方 ZS 为老式不锈钢卧式单级离心泵，现已由 ZM 系列全面替代，整机采用不锈钢板冲压胀形一体焊接工艺打造，摒弃传统铸铁铸造泵体，轻量化直联加长轴结构，电机与泵体同轴直连，无中间联轴器，传动同轴度更高、整机体积更小。
产品采用水平轴向入口、垂直径向出口布局，管路适配性强，可直接替代传统 IS 铸铁清水泵与普通轻型耐腐蚀泵；内部叶轮、泵壳全不锈钢光滑流道，不易积垢污染介质，配套 IP55 防护标准风冷电机，支持 50Hz/60Hz 双频供电，适合清水、轻度腐蚀介质长期连续输送，广泛配套暖通、供水、水处理各类成套设备。
二、性能及核心优点
- 外形美观、机身轻巧：冲压不锈钢一体成型，整机重量远低于同规格 IS 铸铁泵，机房安装、设备集成占用空间更小；
- 耐轻度腐蚀：标配 304 不锈钢，可选 316L 材质，可输送含微量氯离子、弱酸碱洁净介质，不会像铸铁泵长期使用出现锈水；
- 高效节能：流体仿真优化水力模型，运行损耗低，对比传统 IS 泵综合能效提升，长期运行电费更低；
- 低噪音运行：叶轮出厂精密动平衡校正，直联结构振动幅度小，写字楼、纯水车间、恒温机房静音工况适配；
- 拆装检修便捷：直联分体结构，无需拆解整套管路即可更换机械密封、叶轮易损件，停机维护时长短；
- 介质温度跨度大：可输送 -20℃低温冷水至 100℃中温热水，冷暖通用，一套泵兼顾制冷、采暖循环。

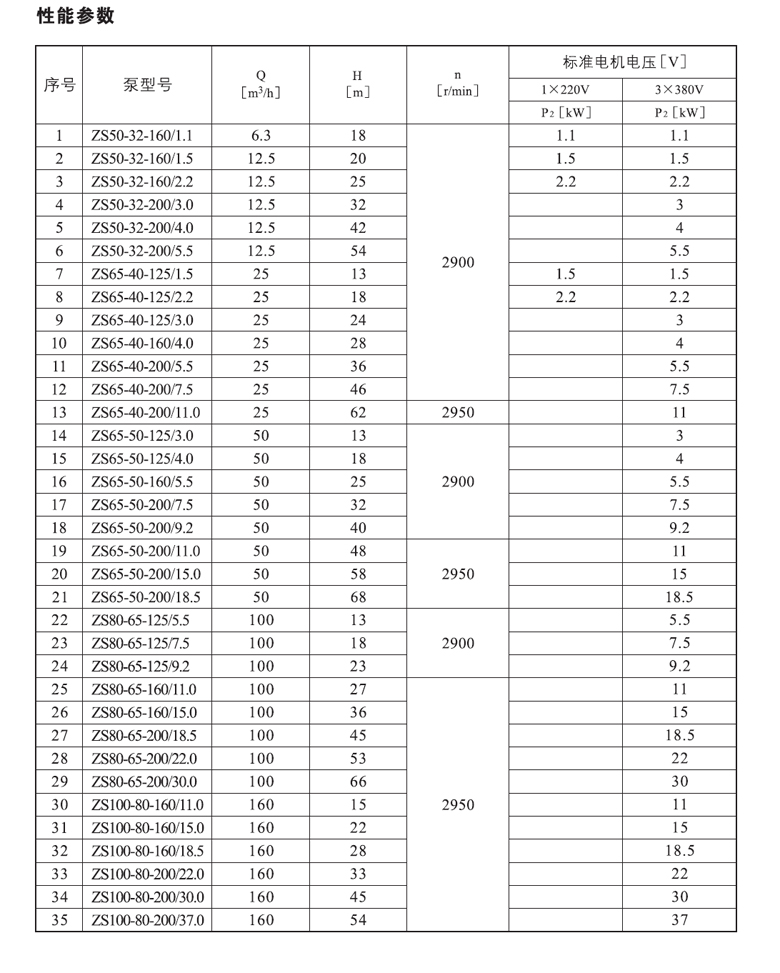

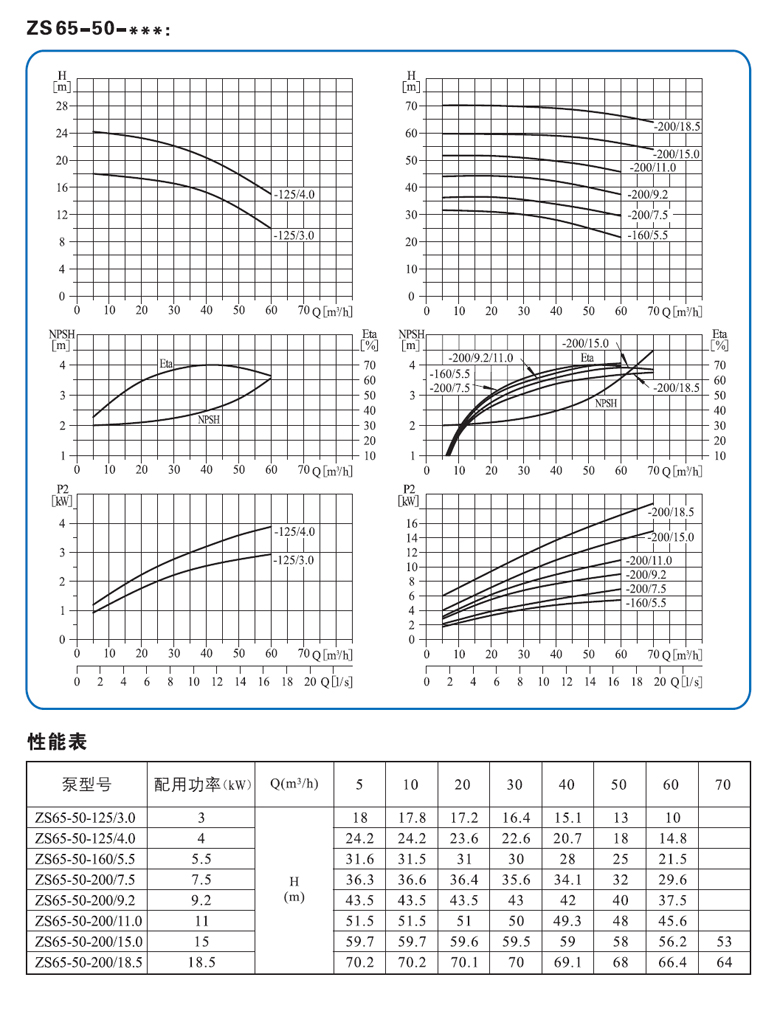

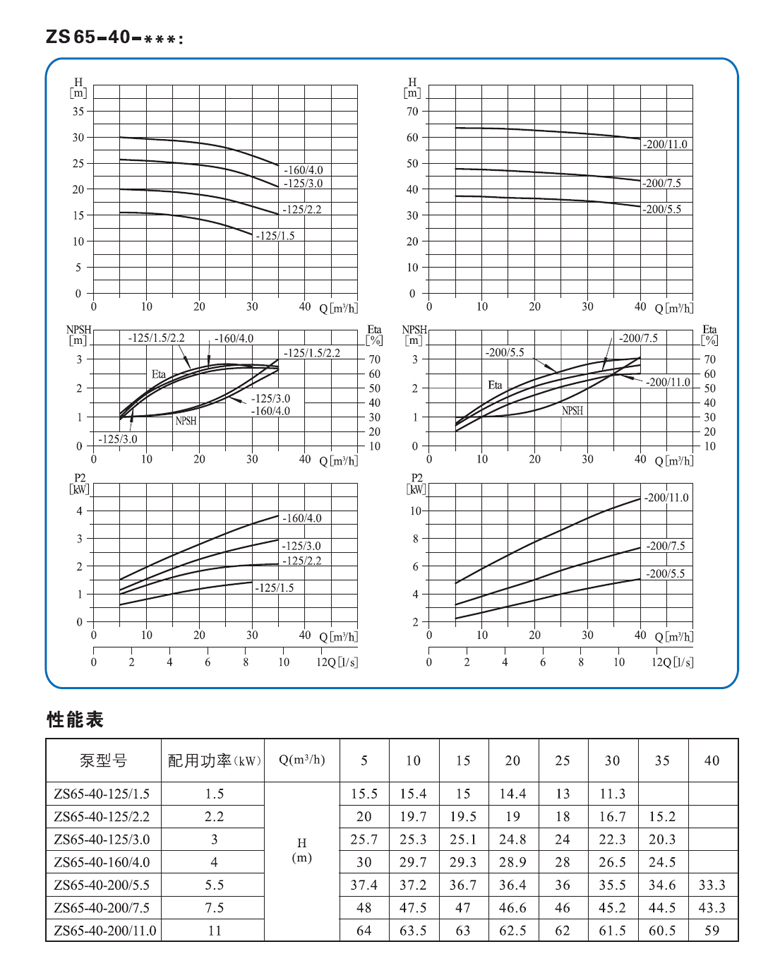

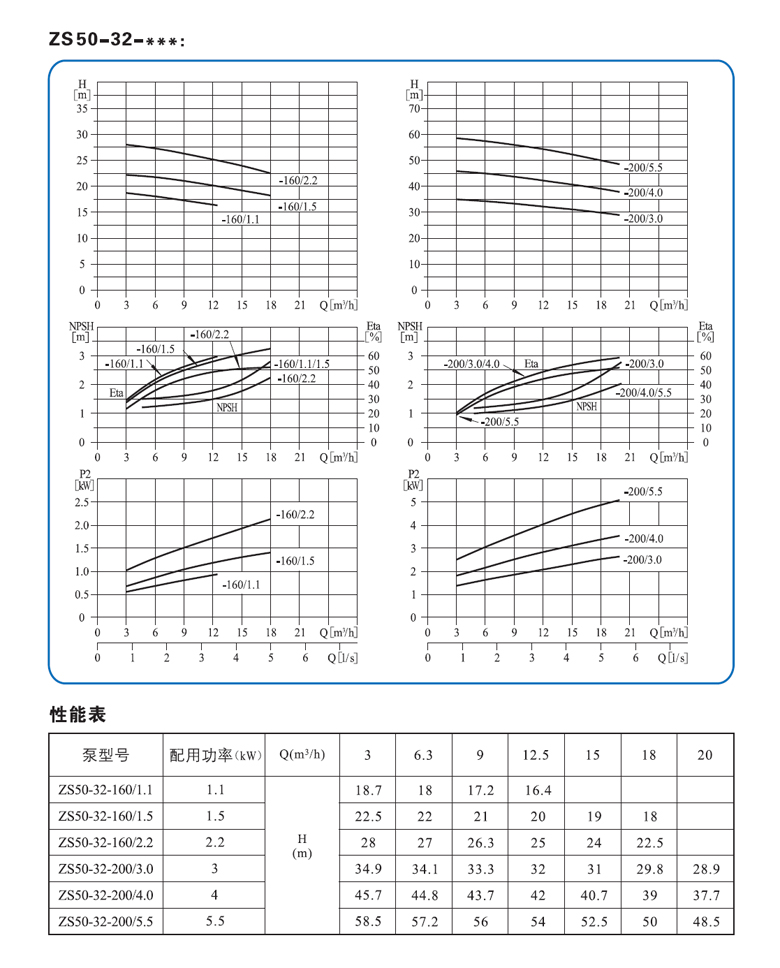

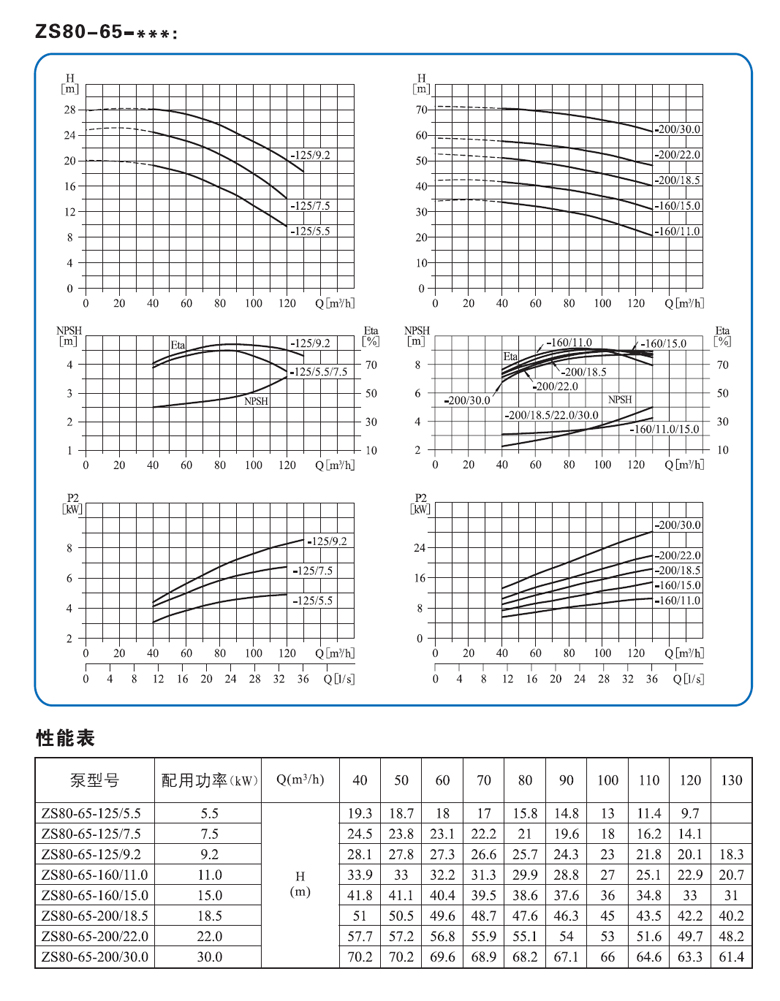

三、完整技术参数
基础运行参数
- 流量范围：3m³/h～200m³/h
- 扬程范围：10m～70m
- 配套电机功率：1.1kW～37.0kW
- 供电频率：50Hz/60Hz 双频可选，标准电压 220V 单相 / 380V 三相

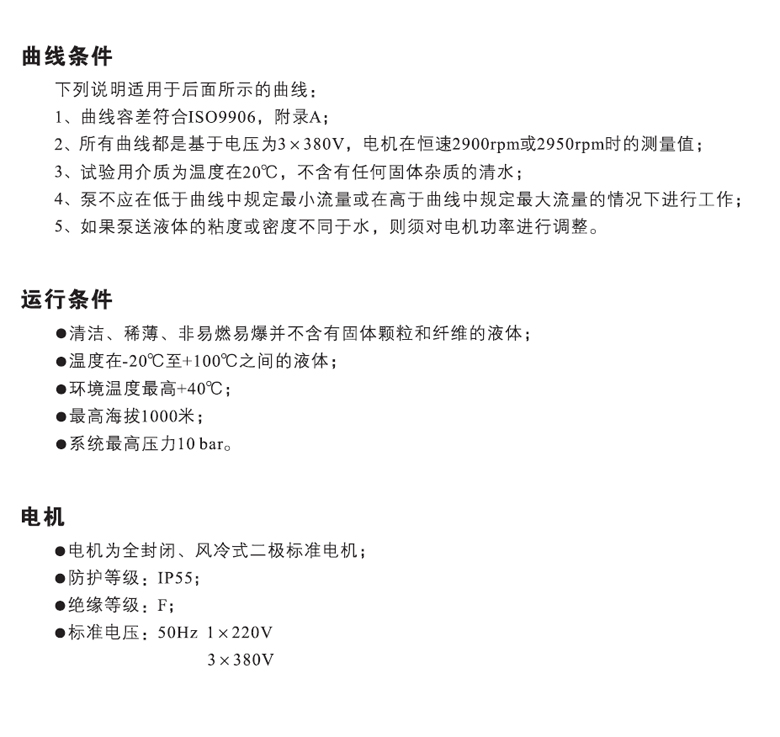

- 介质适用温度：-20℃～+100℃
- 介质要求：洁净、稀薄、无硬质颗粒、无长纤维、非易燃易爆清水或轻度腐蚀性液体
- 环境使用条件：海拔≤1000m，环境温度 0℃～40℃，机房通风干燥
- 系统最大承压：10bar
- 电机配置：全封闭风冷二极电机，防护等级 IP55，绝缘等级 F，支持变频、防爆电机定制

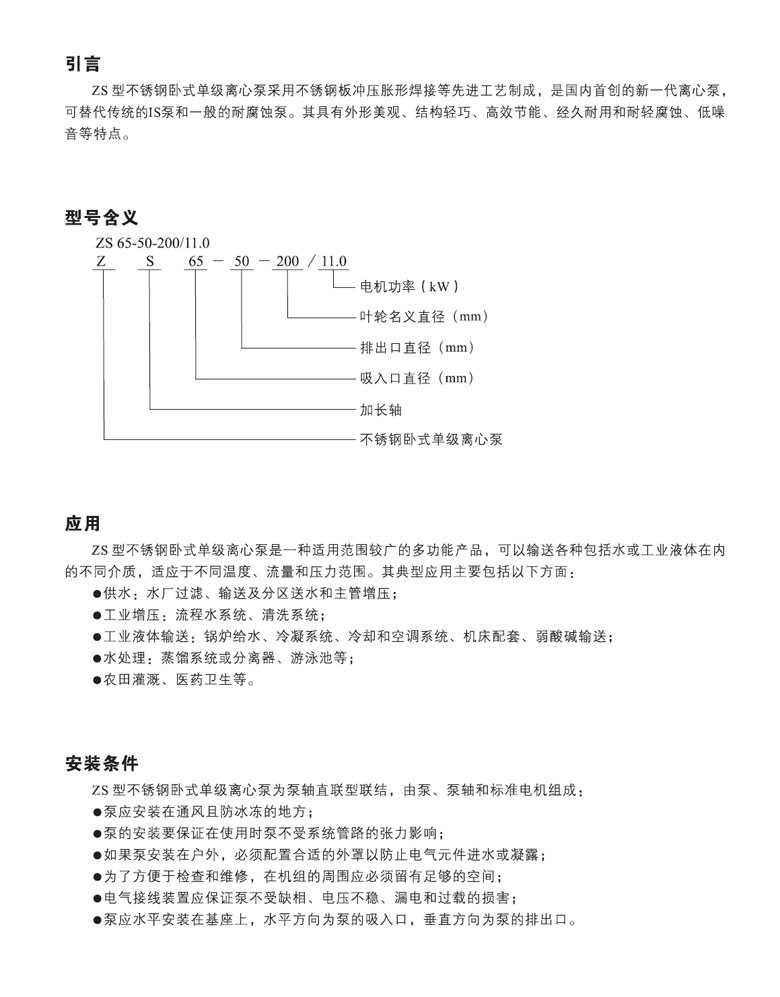

型号编码释义（示例 ZS65-50-160/11）
- ZS：加长轴不锈钢卧式单级离心泵系列代号
- 65：吸入口直径 (mm)
- 50：排出口直径 (mm)
- 160：叶轮名义直径 (mm)
- 11：配套电机功率 (kW)

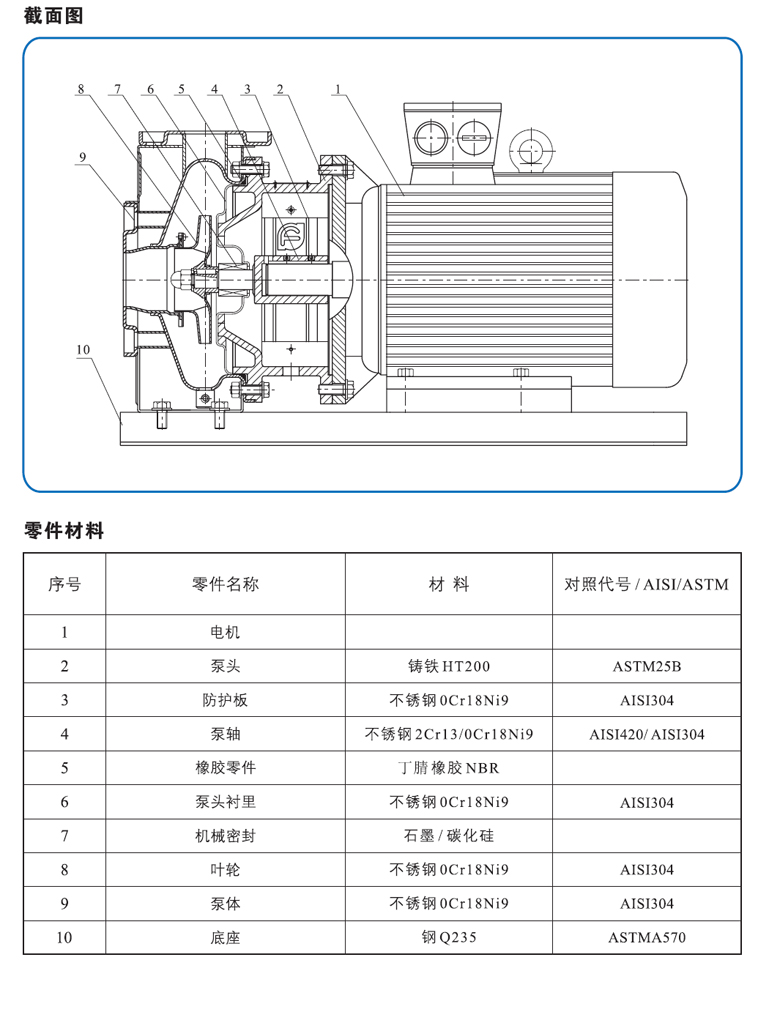

四、整机材质细分
- 标准 304 不锈钢款：泵壳、叶轮、泵盖全部 304 不锈钢冲压成型，机械密封标配氟橡胶，适配自来水、中央空调冷水、纯水等中性介质，性价比最高；
- 定制 316L 不锈钢款：全套过流件升级 316L 材质，耐受泳池水、电镀微量弱酸、轻度含盐循环水，防腐性能大幅提升；
- 底座与电机：公共底座为碳钢喷漆，电机壳体压铸铝材质，户外使用可加装防雨外罩。
五、应用领域
- 供水系统：小区分区增压、厂区自来水输送、别墅全屋稳压、水厂过滤输送；
- 锅炉给水和冷凝系统：采暖锅炉补水、工业冷凝水循环、余热回收热水输送；
- 冷却和空调系统：中央空调闭式循环、风冷机组补水、机床 / 激光设备冷却供水；
- 工业增压：生产线喷淋清洗、工艺水循环、小型设备恒压供水；
- 水处理：反渗透纯水机组、泳池水循环、蒸馏设备、轻度化工净水输送。
六、选型指南
1. 流量选型要点
按系统峰值总流量选型，住宅供水按人均用水量叠加，工业设备同步开启流量求和；额定流量预留 10% 余量，避免电机长期满负荷发热老化。
2. 扬程选型要点
总扬程 = 垂直提升高度 + 管路沿程阻力 + 设备末端所需压差，整体预留 10%~20% 余量，防止管路长期结垢后压力不足；高层每 10 米高度约对应 1bar 压力。
3. 材质选型规则
普通自来水、中央空调中性冷水选用 304 标准款；泳池、电镀、弱酸介质必须升级 316L 不锈钢；强腐蚀化工介质不建议选用 ZS，更换专用化工泵。
4. 新旧替换选型规则
老旧 IS 铸铁泵改造项目，同等流量扬程直接替换 ZS 同规格型号，进出口法兰尺寸通用，管路无需大面积改造；新项目优先选用升级款 ZM 系列。
5. 温度匹配规则
常规冷水 0~70℃使用 304 标配密封；70~100℃连续热水工况，定制高温氟橡胶机械密封。

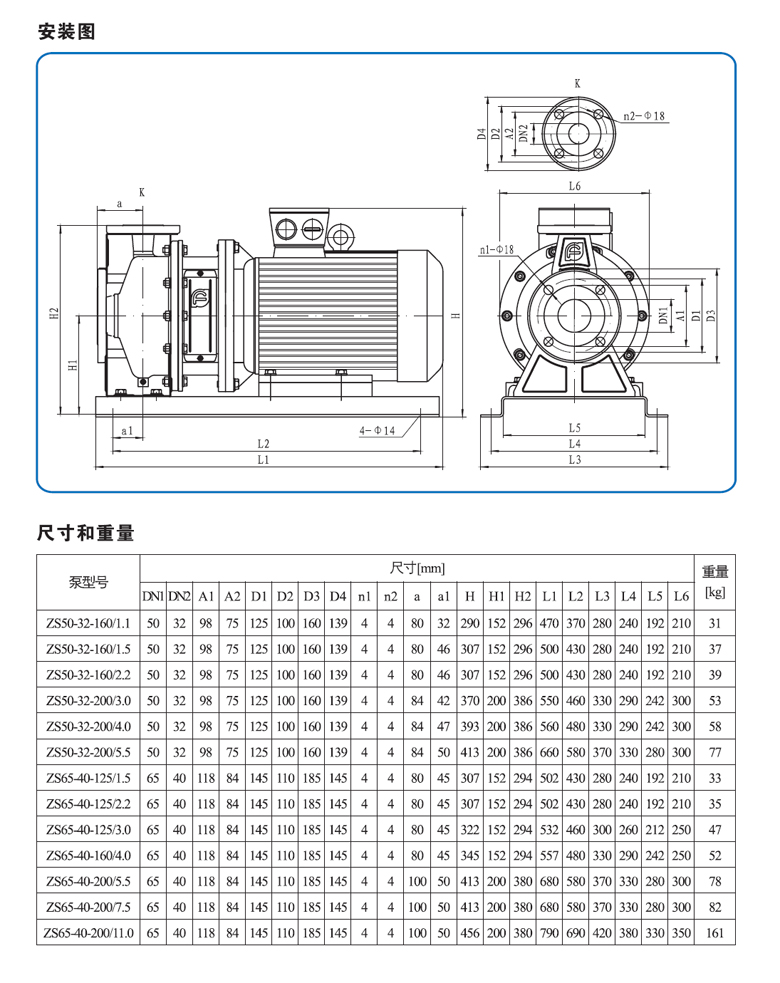

七、安装与维护说明
（一）标准安装规范
- 整机必须水平固定在混凝土底座，底座加装橡胶减震垫，管道增设独立管托，管路重量不得由泵进出口法兰承载；
- 严格区分轴向进水、径向出水，禁止反接；进水前端加装 40~60 目 Y 型过滤器，拦截焊渣、泥沙划伤叶轮；
- 本系列为非自吸泵，进水侧必须持续正压供水，严禁空转干磨；首次开机松开排气螺钉排空泵腔空气；
- 电机外壳可靠接地，三相 380V 回路配套缺相、过载保护；户外安装加装防雨罩，避免电气部件凝露进水；
- 进出口加装橡胶软接头，隔绝管路共振，降低整机运行噪音。
（二）分级日常维护流程
- 每日巡检：查看机封有无渗水、运行噪音、出水压力、电机外壳温度（正常≤75℃）；
- 月度保养：清洗进水过滤器，紧固地脚与进出口法兰螺栓，检查管路有无渗漏；
- 季度检修：检测机械密封老化情况，电机轴承加注耐高温润滑脂，核对运行额定电流；
- 年度大修：拆解泵头清理叶轮水垢，老化氟密封整套更换，检查不锈钢过流件点蚀情况。
（三）长期停机存放要求
停机超过 15 天彻底排空泵内介质，清水冲洗不锈钢流道后干燥存放；输送腐蚀性介质后必须整机冲洗；冬季环境低于 0℃完全放空积水，防止泵体冻裂变形。
八、行业高频 FAQ 问答
Q1：ZS 泵和传统 IS 泵有什么区别，可以直接替换吗？
A：ZS 全不锈钢无锈水，机身更轻、噪音更低；IS 为铸铁泵，长期使用容易生锈污染水质。同流量扬程型号法兰尺寸通用，老旧 IS 改造可直接替换 ZS，新项目推荐新一代 ZM 泵。
Q2：ZS 泵能不能长期输送泳池含氯循环水？
A：304 款短期可用，长期高氯离子环境会出现点蚀渗漏，泳池系统建议定制 316L 不锈钢 ZS 机型。
Q3：ZS 具备自吸能力吗，能不能抽地下井水？
A：全系无自吸功能，进水必须保持正压液位，空转几十秒就会烧毁机械密封，地下取水需配套前置自吸泵。
Q4：运行一段时间流量、压力变小是什么原因？
A：进水滤网堵塞、泵腔积存空气、叶轮结垢、进水液位不足产生气蚀，依次清理滤网、排空空气、除垢即可恢复性能。

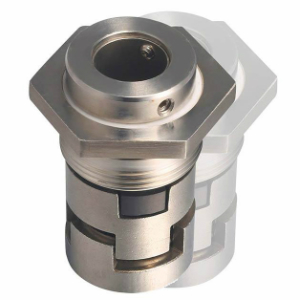

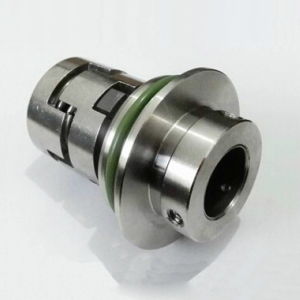

Q5：更换 ZS 机械密封需要拆除整套管路吗？
A：不需要，直联分体结构，仅拆开泵头前端即可取出密封组件，进出管路无需拆卸，现场检修便捷。
Q6：ZS 最高耐温 100℃，95℃热水可以长期用吗？
A：标准氟橡胶密封最高 70℃连续使用，90~100℃热水工况，必须定制高温专用机械密封。
Q7：多台 ZS 并联供水有哪些注意事项？
A：选用完全同型号水泵，每台独立配置阀门与止回阀，搭配变频控制柜轮换运行，均衡负荷延长整机使用寿命。
Q8：ZS 运行震动噪音大怎么解决？
A：检查地脚螺栓松动、缺少减震垫、进水积气；进出口加装减震软接头，定期清理进水滤网消除气蚀噪音。
Q9：ZS 泵为什么停产，ZM 和 ZS 怎么选？
A：ZS 为旧款冲压卧式泵，ZM 是升级替代款，水力效率更高、维修结构更优化；存量管路改造可用 ZS，全新项目直接选用 ZM 系列。
Q10：ZS 泵可以输送电镀弱酸性废水吗？
A：微量弱酸选用 316L 不锈钢版本；高浓度强酸、强碱介质不适用，需选用氟塑料化工泵。
