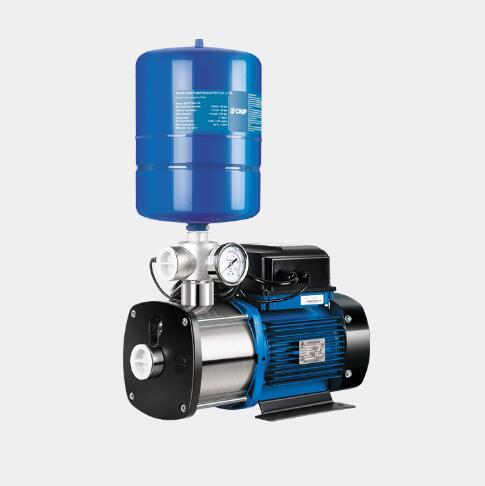

CHME系列卧式智能恒压变频泵

一、产品说明

　　南方CHME为一体式卧式智能恒压变频成套机组，搭载CHM轻型卧式多级泵本体，融合变频调速与全自动控制技术。整机标准化集成变频控制器、压力传感器、稳压压力罐、五通止回阀、轴向抗震压力表全套配件，出厂成套无需额外加装控制组件。泵体过流件采用不锈钢冲压成型，卧式横向布局体积小巧，可根据实时用水量自动调速稳压，适配生活、工业小型恒压水循环，运行稳定低噪、耐腐蚀、拆装维护便捷。

二、性能及核心优点

• 全自动变频恒压流量变化自动调节转速，管路水压全程恒定，用水启停无需人工操作；
• 高效节能省电低流量低频运行，相比工频定频水泵大幅降低空载与轻载能耗；
• 不锈钢耐腐蚀卫生304/316全不锈钢过流部件，不污染水体，适配清水、轻度中性介质；
• 卧式紧凑轻量化横向结构占地小，机箱、设备间狭小空间均可放置；
• 运行低噪音加长轴直联电机+动平衡叶轮，震动微弱，居家、车间静音适配；
• 多重电控防护控制器内置缺水、过载、过热、缺相、过流自动停机保护；
• 成套标准化配置压力罐、压力表、五通阀、传感器整机配齐，现场直接接管使用。

三、完整技术参数

基础运行参数

• 流量区间：0.8m³/h～17m³/h
• 扬程区间：6.5m～62.5m
• 配套功率：0.37kW～2.2kW
• 介质温度：常温款-15℃～70℃，热水定制款-15℃～105℃
• 输入电源：单相220V 50/60Hz
• 可调压力范围：1～6bar，面板自定义设定压力值
• 电机防护：IP55全封闭风冷电机，F级绝缘
• 介质要求：洁净清水、PH5~9轻度中性无腐蚀液体，无硬质颗粒
• 环境条件：海拔≤1000m，环境温度0~40℃，机房通风干燥
• 标准接口：G1管螺纹进出口，小型管路快速对接

型号编码释义（示例CHME5-4）

• CHME：卧式智能变频恒压成套泵；CHM为基础卧式多级泵本体
• 5：单级额定流量5m³/h；4：叶轮级数，级数越高最大扬程越高

四、整机材质细分

• 标准304不锈钢款叶轮、泵筒、进出水口、五通阀全部304不锈钢，适配生活供水、常温工业水循环；
• 316L升级款全套过流件更换316不锈钢，耐受微量氯离子、轻度弱酸介质，适配电镀、高温锅炉给水；
• 密封配件标配氟橡胶密封；70~105℃热水工况更换耐高温特种氟橡胶密封；
• 成套辅件压力罐防腐涂层，压力表抗震外壳，控制器阻燃壳体，紧固件不锈钢材质。

五、应用领域

• 生活用水循环：别墅、公寓全屋恒压增压、家用热水循环；
• 增压恒压供水：小型泵房、商铺、小型楼宇稳压补水；
• 锅炉给水：小型热水锅炉、换热机组恒温补水输送；
• 工业水循环：机床冷却、小型设备闭式循环、纯水设备增压。

六、CHME、CDMF、CDMFG型号对比表格

七、选型指南

1.流量扬程选型要点

系统峰值流量0.8~17m³/h优先选用CHME；总扬程按垂直高度+管路损耗计算，家用细管路预留10%余量，防止滤网结垢压力不足。

2.安装空间选择

设备机箱、工作台横向狭小空间选CHME卧式成套；机房立式管道直连、大流量供水选用CDMF；介质长期超120℃选用CDMFG高温泵。

3.材质匹配规则

普通生活清水选304标准CHME；锅炉高温、微量含盐介质升级316L不锈钢款；浓强腐蚀介质不可选用。

4.温度匹配规则

≤70℃常温用水用标配密封；70~105℃锅炉热水必须选配耐高温机械密封组件。

5.变频成套优势

无需单独采购变频器、压力罐、传感器，CHME整机成套发货，现场仅对接进出水管，缩短安装调试周期。

八、安装与维护说明

（一）标准安装规范

• 整机水平放置平整底座，底部加装橡胶减震垫，减少机组共振噪音；
• 区分轴向进水、径向出水，进水管路短直少弯头，避免管路积气造成压力波动；
• 进水前端配套40目小型Y过滤器，拦截泥沙杂质，防止划伤薄壁不锈钢叶轮；
• 全系非自吸泵，进水侧必须保持持续正压液位，严禁空转干磨，开机前排空泵腔空气；
• 控制器、电机可靠接地，控制柜预留通风间隙，禁止封闭遮挡造成过热跳闸；
• 压力传感器安装在管路稳压末端，不可靠近泵出口，避免压力采集数据失真。

（二）分级日常维护流程

• 每日巡检：查看控制器压力显示、泵体有无渗水，电机外壳温度≤75℃，运行无异常异响；
• 月度保养：清洗进水过滤器，紧固管路螺纹、地脚螺栓，检查压力表读数是否精准；
• 季度检修：拆解泵头检查机械密封老化，清理叶轮水垢，校准压力传感器数值；
• 年度大修：整套更换氟橡胶密封，疏通压力罐连接管路，检测变频器散热风扇积灰。

（三）长期停机存放要求

停机超过15天，排空泵腔与压力罐内部介质，清水冲洗不锈钢流道后干燥存放；输送高温腐蚀性水体需多次冲洗；冬季环境低于0℃完全放空全部积水防冻裂；长期断电断开总电源，防止控制器电路板受潮损坏。

九、行业高频FAQ问答

Q1：CHME和CDMF该怎么区分选型？

A：小流量家用、小型锅炉、需要成套变频恒压设备选CHME；流量大于17m³/h、机房立式管道供水、自行搭配控制柜选用CDMF。

Q2：CHME自带压力传感器和压力罐吗？

A：全部标配成套出厂，无需单独采购配件，现场仅连接进出水管即可实现全自动恒压供水。

Q3：CHME能不能输送100℃锅炉热水？

A：可以，但必须选配耐高温机械密封版本，标准氟橡胶密封长期70℃以上会加速渗漏老化。

Q4：运行水压频繁波动是什么原因？

A：进水滤网堵塞、管路积存空气、传感器安装位置错误、PID参数设置不当，依次清洗、排气、重新调校参数即可稳定压力。

Q5：CHME有没有自吸功能？

A：无自吸能力，进水液面必须高于泵体，低位地下取水需配套前置引水罐或自吸泵。

Q6：更换CHME机械密封需要拆卸整套管路吗？

A：不需要，CHM泵头独立拆分结构，仅拆解前端泵体即可更换密封，进出水管保持不动。

Q7：家用全屋增压选304还是316L CHME？

A：普通自来水304材质足够；全屋热水、微量水垢含盐水体建议升级316L延长使用寿命。

Q8：多台CHME并联供水可行吗？

A：可以，每台独立阀门、止回阀，搭配多泵轮换控制程序，避免单泵长期满载损耗。

Q9：控制器显示缺水故障是什么问题？

A：进水液位不足、滤网完全堵塞、管路进气、传感器线路松动，逐一排查处理后重启机组即可。

Q10：CHME可以露天户外长期使用吗？

A：不建议，雨水容易侵蚀变频控制器电路板，户外使用必须加装防雨防护箱体。
