南方LDMF低汽蚀余量立式多级离心泵

一、产品说明

　　南方LDMF是参照欧洲标准自主研发的新一代高效率非自吸立式多级离心泵，优化进口流道设计，低汽蚀余量，适配吸入工况较差的系统；整机全新工业外观，能效MEI≥0.7，叶轮、导叶采用不锈钢冲压成型，搭配整体便拆式机械密封，整机轻量化低噪、运行稳定可靠，适配洁净清水与轻度腐蚀介质长期连续输送。

二、性能及核心优点

• 高效节能水力模型优化，能效达标MEI≥0.7，长期运行能耗更低；
• 低汽蚀性能优异加宽进口流道，不易产生汽蚀，保护叶轮延长寿命；
• 结构紧凑占地小立式同轴管道式布局，机房狭小空间均可安装；
• 便拆式密封检修便捷无需拆解多级筒体，单人即可完成密封更换；
• 管道通用式安装进出水口直线同轴，新旧管路改造无需调整布局；
• 低噪环保、轻量化叶轮动平衡校正，整机重量轻，车间静音适配。

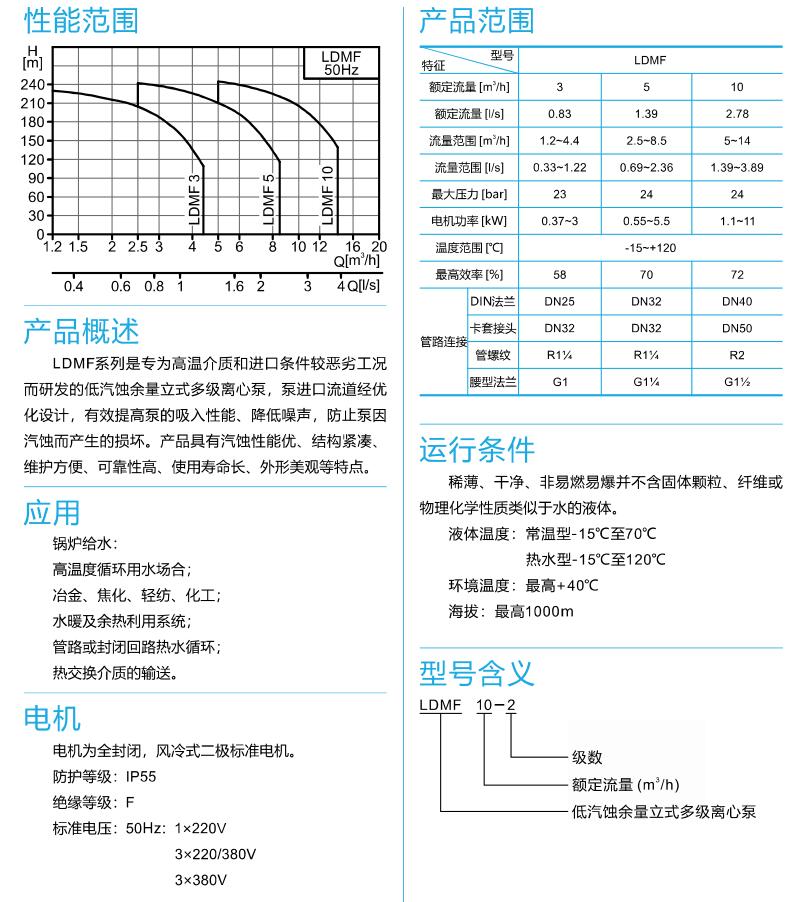

三、完整技术参数

基础运行参数

• 适配电源：50Hz三相标准电机，电压可定制
• 配套功率：0.37kW～11kW
• 流量区间：1.2m³/h～14m³/h
• 扬程区间：9m～253m
• 介质适用温度：-15℃～+120℃
• 介质要求：洁净、无硬质颗粒、无长纤维、低粘度清水或轻度腐蚀液体
• 环境条件：海拔≤1000m，环境温度0℃～40℃，机房通风干燥
• 电机配置：IP55全封闭风冷二极电机，F级绝缘
• 最大承压：标准机型16bar

型号编码释义（示例LDMF10-18）

• LDMF：低汽蚀全不锈钢立式多级泵；基础款可选铸铁底座LDM
• 10：单级额定流量10m³/h
• 18：叶轮级数，级数越高最大扬程越高

四、整机材质细分

• LD铸铁底座款叶轮、导叶304不锈钢，底座法兰铸铁，仅适配常温中性清水；
• LDMF标准304款整机全部过流件、底座304不锈钢，耐受泳池水、微量弱酸，长期可输送120℃热水；
• LDMF 316L定制款全套过流件升级316L不锈钢，适配高氯离子、轻度化工腐蚀介质；
• 密封配件标配氟橡胶密封，70~120℃高温工况更换耐高温特种氟橡胶密封。

五、应用领域

• 供水系统：小区、厂房小型恒压供水、管路增压补水；
• 锅炉给水和冷凝系统：锅炉补水泵、冷凝水循环输送；
• 冷却和空调系统：中央空调闭式循环、换热设备恒温供水；
• 水处理：纯水设备、小型净水循环、软化水增压；
• 消防系统：小型喷淋稳压、消防补水机组；
• 工业设施：机床循环、工艺流体、余热换热介质输送。

六、选型指南

1.流量选型要点

按设备、系统峰值用水量计算总流量，额定流量预留5%余量，避免电机长期满负荷发热；多支路同步工况叠加总流量选型。

2.扬程选型要点

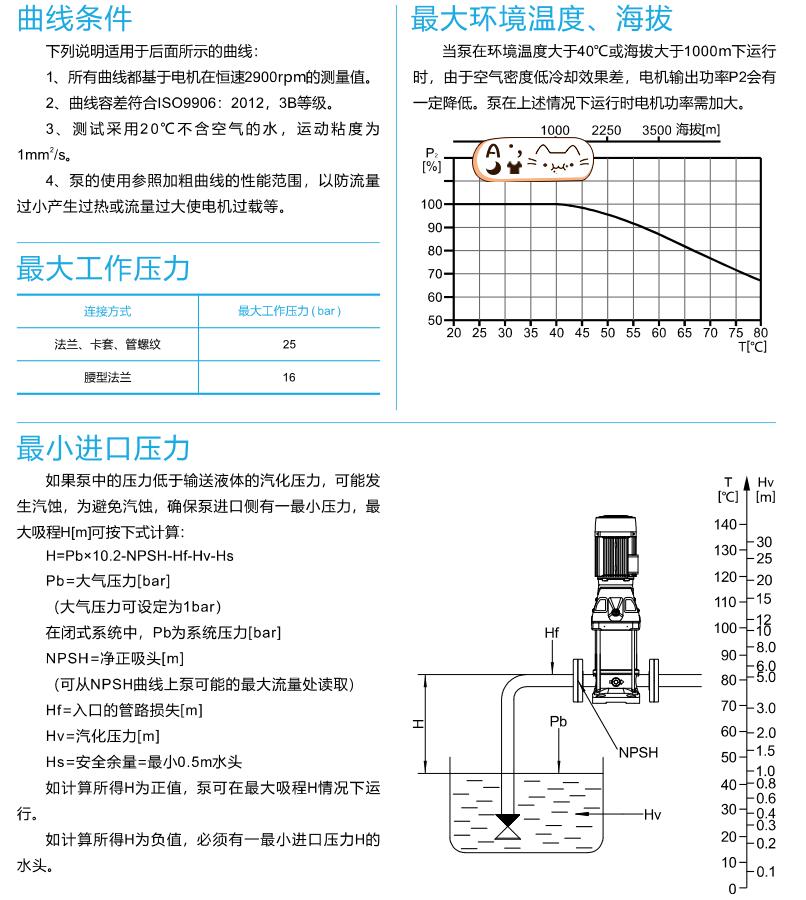

总扬程=垂直提升高度+管路沿程损耗+末端压差，高温、长管路工况预留10%扬程余量，防止管路结垢后压力不足；优先校核汽蚀余量NPSHA＞NPSHR+0.5m。

3.材质型号选择规则

常温无氯清水选LD铸铁款；热水、泳池、微量弱酸介质选用LDMF 304；高氯、轻度化工介质升级316L不锈钢LDMF。

4.温度匹配规则

介质≤70℃使用标准密封；70~120℃连续热水循环，必须选配高温专用机械密封。

5.汽蚀适配规则

水箱低位、管路长、介质高温易汽化工况优先选用LDMF低汽蚀机型，避免普通多级泵发生气蚀损坏叶轮。

七、安装与维护说明

（一）标准安装规范

• 整机严格垂直立式安装，禁止倾斜倒置；管路增设独立管托，管道重量不得压在泵法兰；
• 进水前端加装40~60目Y型过滤器，拦截焊渣、泥沙，防止划伤叶轮与机械密封；
• 全系非自吸泵，进水侧保持持续正压液位，严禁空转干磨；开机前完全排空泵腔内部空气；
• 区分轴向进水、径向出水，不可反向对接；进出口加装橡胶软接头减震降噪；
• 电机外壳可靠接地，机房预留通风空间，不可封闭电机外壳造成高温跳闸；
• 低液位、高温工况建议配套液位保护、温度传感器，防止气蚀与干转。

（二）分级日常维护流程

• 每日巡检：查看出水压力、运行噪音，检查机封有无渗水，电机外壳温度≤75℃；
• 月度保养：清洗进水过滤器，紧固地脚、法兰螺栓，检查管路有无渗漏；
• 季度检修：检测密封老化情况，清理泵筒叶轮水垢，核对电机运行额定电流；
• 年度大修：整套更换老化氟橡胶密封，检查叶轮汽蚀磨损程度，加注电机轴承润滑脂。

（三）长期停机存放要求

停机超过15天，清水冲洗泵腔后彻底排空内部介质干燥存放；LDMF输送腐蚀介质需多次冲洗；冬季环境低于0℃完全放空积水防冻裂；长期断电断开电源，防止电机受潮。

八、行业高频FAQ问答

Q1：LDMF和普通CDMF立式泵有什么区别？

A：LDMF优化进口流道，低汽蚀余量，水箱低位、高温易汽化工况更稳定；CDMF标准款汽蚀性能一般，适合高位水箱常规供水。

Q2：LDMF有没有自吸功能？

A：全系非自吸泵，进水必须保证正压液位，空转数十秒即可烧毁机械密封，地下取水需搭配前置自吸泵。

Q3：锅炉85℃给水可以用标准LDMF吗？

A：可以，但需升级耐高温机械密封，标准密封长期70℃以上会加速老化渗漏。

Q4：运行一段时间流量变小、噪音变大是什么原因？

A：滤网堵塞、泵腔积气、叶轮结垢、液位不足产生汽蚀，依次清洗、排气、除垢、抬高进水液位即可解决。

Q5：更换LDMF机械密封需要拆全部泵筒吗？

A：不需要，整体便拆结构，仅拆卸前端泵头即可更换密封，多级筒体与管路无需拆解。

Q6：泳池水循环选LD还是LDMF？

A：必须选LDMF全不锈钢款，LD铸铁底座遇氯离子长期会锈蚀穿孔漏水。

Q7：多台LDMF并联供水要注意什么？

A：选用同型号同级数，每台独立阀门、止回阀，搭配变频轮换控制，均衡负荷延长整机寿命。

Q8：介质含有微量弱酸如何选型？

A：放弃LD铸铁款，选用LDMF，弱酸浓度偏高直接定制316L不锈钢过流版本。

Q9：MEI≥0.7代表什么？

A：MEI为水泵能效指数，MEI≥0.7达到欧洲高能效标准，相比普通水泵节能效果显著。

Q10：高温介质工况如何避免汽蚀？

A：选用LDMF低汽蚀机型、抬高水箱液位、缩短吸入管路、减少管路弯头，提高有效汽蚀余量NPSHA。
